2.2. 使用说明

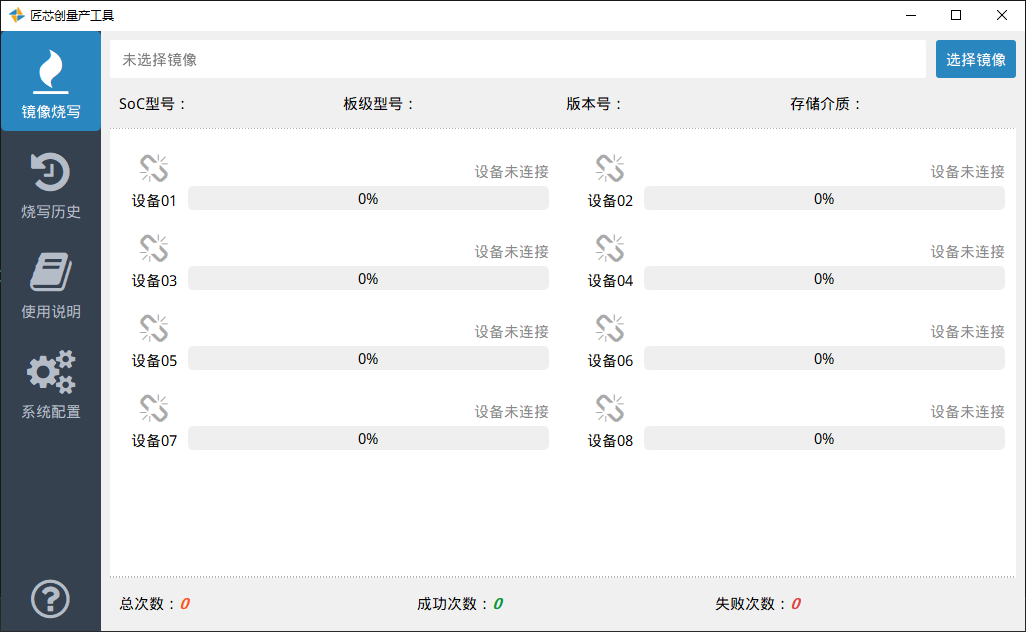

2.2.1. 主界面说明

../../_images/burn_tab1.png

  1. 主界面分为两部分，左边为菜单栏，上方为4个标签页：镜像烧写、烧写历史、使用说明、系统设置，下方的问号图标为 关于我们 按钮，右边为选中标签的内容页

  2. 点击标签页可以切换内容页，默认选中 镜像烧写 标签

2.2.2. 镜像烧写

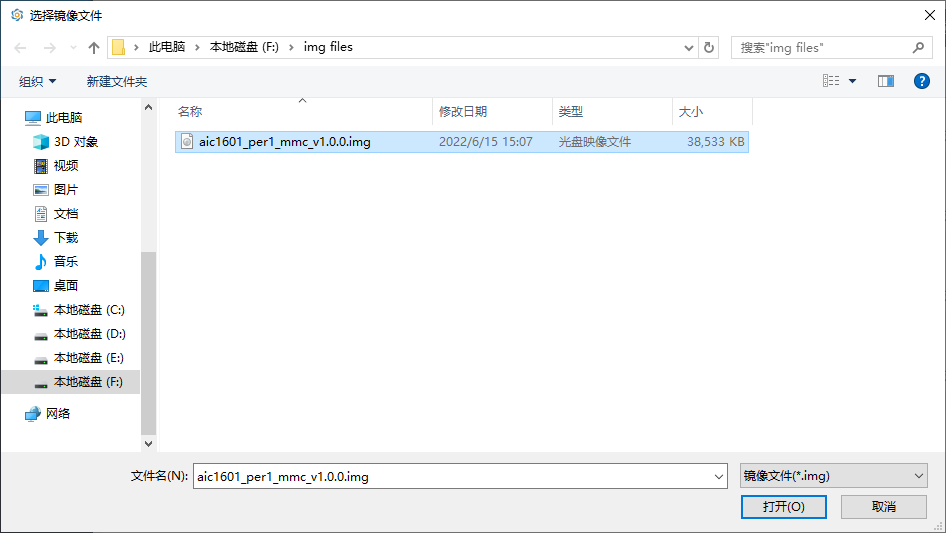

  1. 镜像烧写 界面最上面是 选择镜像 按钮和显示选中镜像文件路径的文本框

../../_images/select_img2.png

  1. 点击 选择镜像 按钮并选择符合我司定义的镜像文件，软件会解析镜像文件并在下面显示镜像信息

../../_images/img_info.png

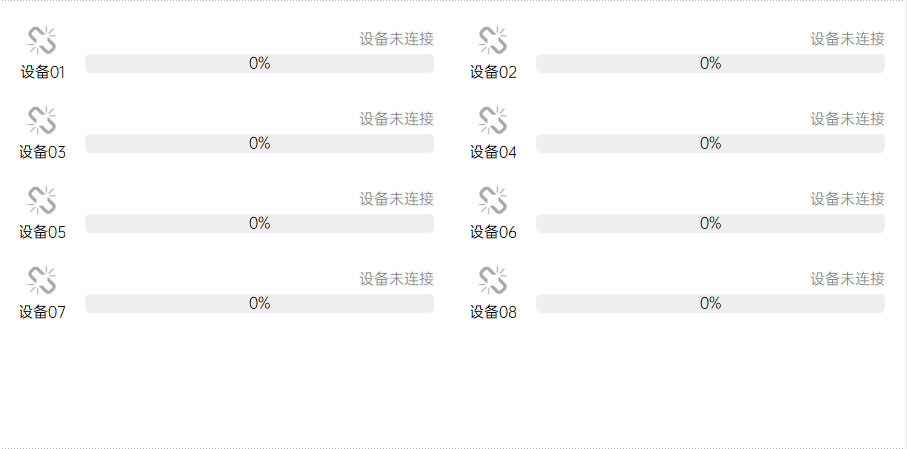

  1. 镜像信息下方为烧写设备列表，默认显示2列8个设备，可在 系统配置 设置列数和设备数

../../_images/dev_list.png

  1. 最下方为统计信息，包括 总次数、成功次数 和 失败次数

../../_images/statistic_info.png

  1. 设备状态

  • 默认状态为 未连接

../../_images/status_idle.png

  • 把设备用USB线连接到电脑并使设备进入烧写模式，软件会检查设备硬件信息以及状态，如果检查通过，状态变为 已连接

../../_images/status_linked.png

  • 如果已经选择正确格式的镜像，烧写会自动开始，状态变为 烧写中

../../_images/status_buring.png

  • 烧写开始后不久，设备会重启一次，重启完成前状态变为 等待中

../../_images/status_waiting.png

  • 烧写完成，状态变为 烧写成功

../../_images/status_success.png

  • 烧写发生异常，状态变为 烧写失败

../../_images/status_fail.png

小技巧

烧写失败后可使设备重新进入烧写模式，软件会重新开始进行烧写

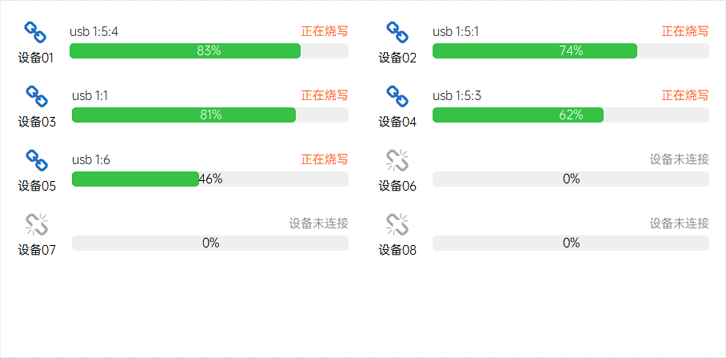

  1. 一拖多烧写

../../_images/devs_burn.png

2.2.3. USB端口关联

1. 对于量产等需要大量烧写或者测试等需要多次重复烧写的情况，如果把设备连到同一个USB端口，软件界面上显示的位置每次都不一样， 比如把设备连到USB端口”1:2”，但软件界面上这一次显示在”设备1”，下一次显示在”设备2”，可能会造成混乱，难以观察烧写结果。

因此对于每次连接的设备，软件都会把设备连接的USB端口与界面上显示的位置进行关联，以便更直观的观察烧写结果。 在烧写结束（不管是成功还是失败）后拔出设备后，界面上对应的位置会显示被关联的USB端口，下次该USB端口有设备连接时，会在界面上同一个位置显示。

如下图，对于连接在USB端口”1:2”的设备，每次都会在界面上的”设备1”处显示

../../_images/dev_binded.png

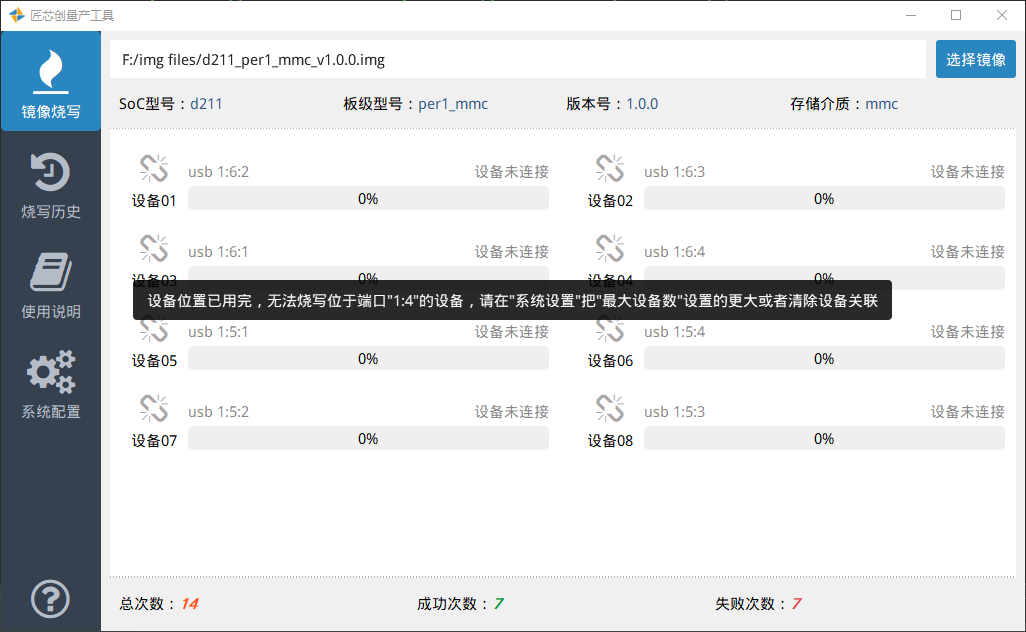

  1. 由于界面上的设备位置是有限的，如果所有位置都已经关联USB端口，并且有设备从新的USB端口连接时，软件会提示位置不够，不会进行烧写

../../_images/no_usable_position.png

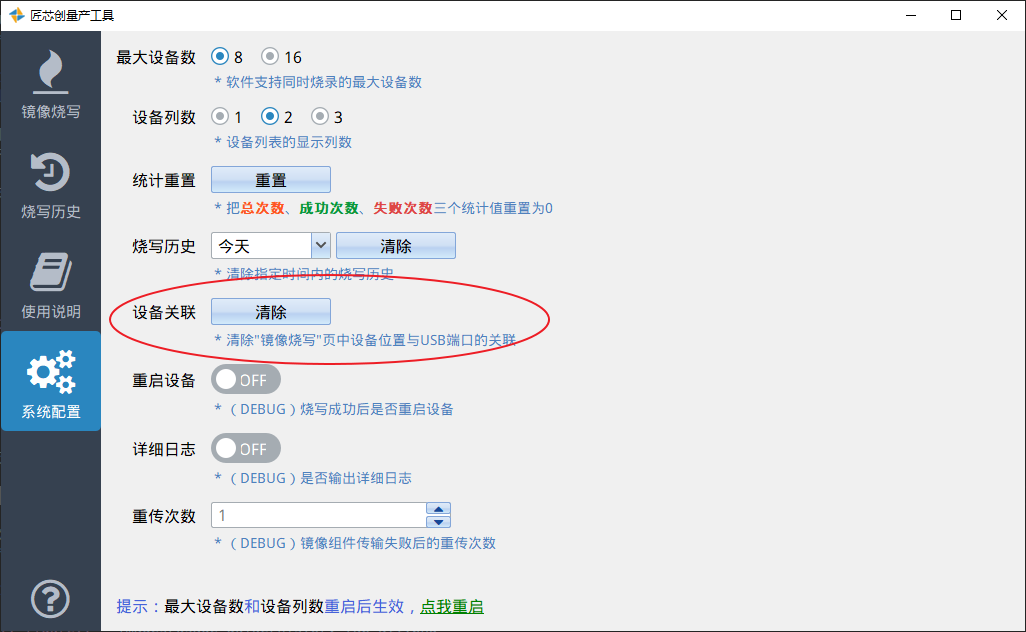

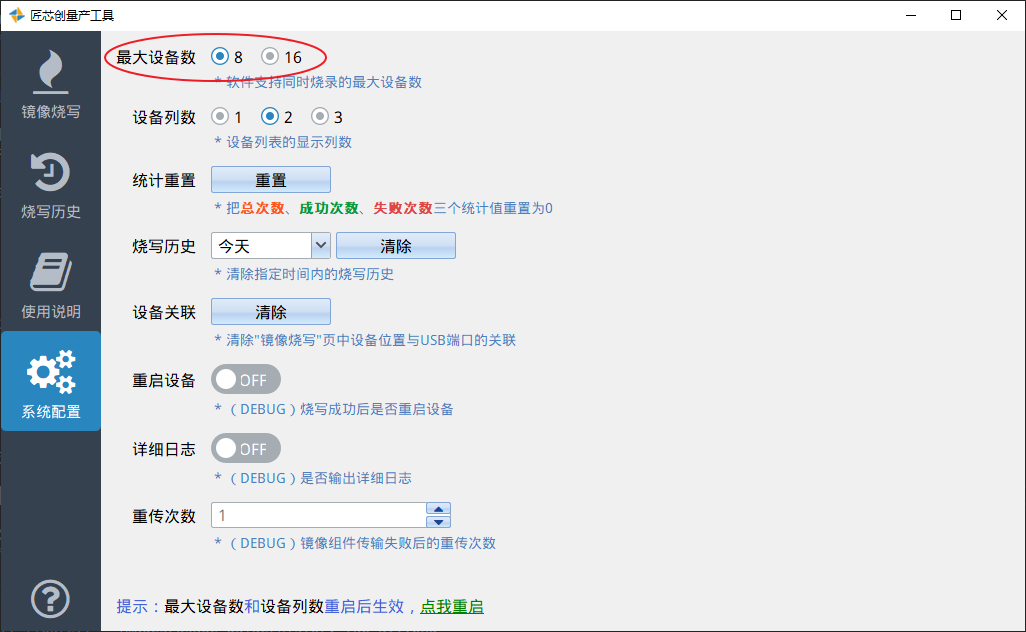

对于这种情况，可以在 系统配置 标签页中把设备位置数设置得更大或者把USB端口的关联清除，详见 系统配置

../../_images/more_position.png

../../_images/clear_bind.png

2.2.4. 烧写历史

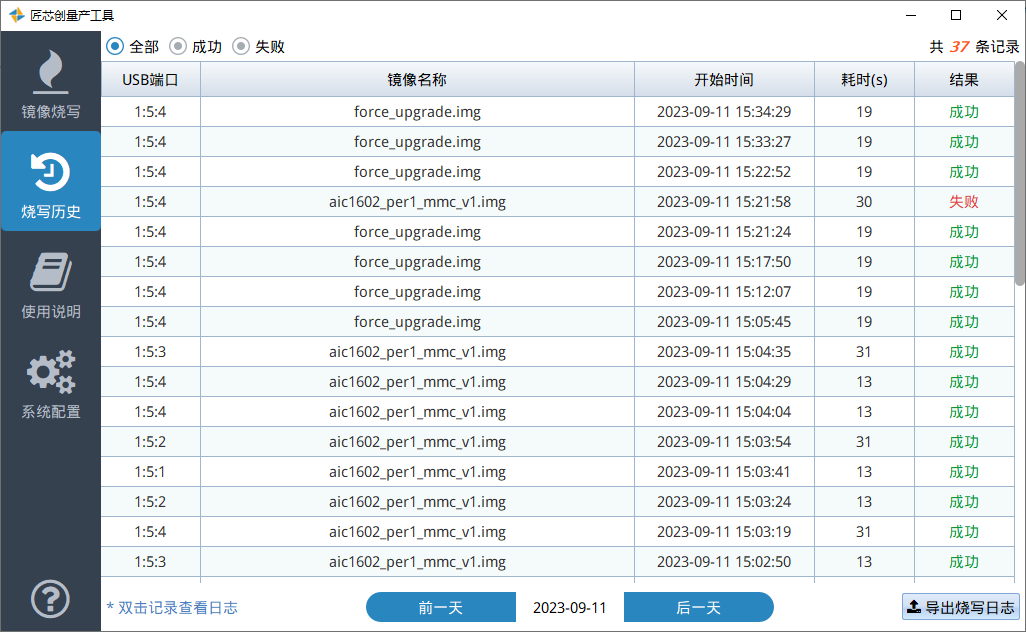

  1. 烧写历史 界面以表格的形式按天列出烧写历史

../../_images/history_tab_all.png

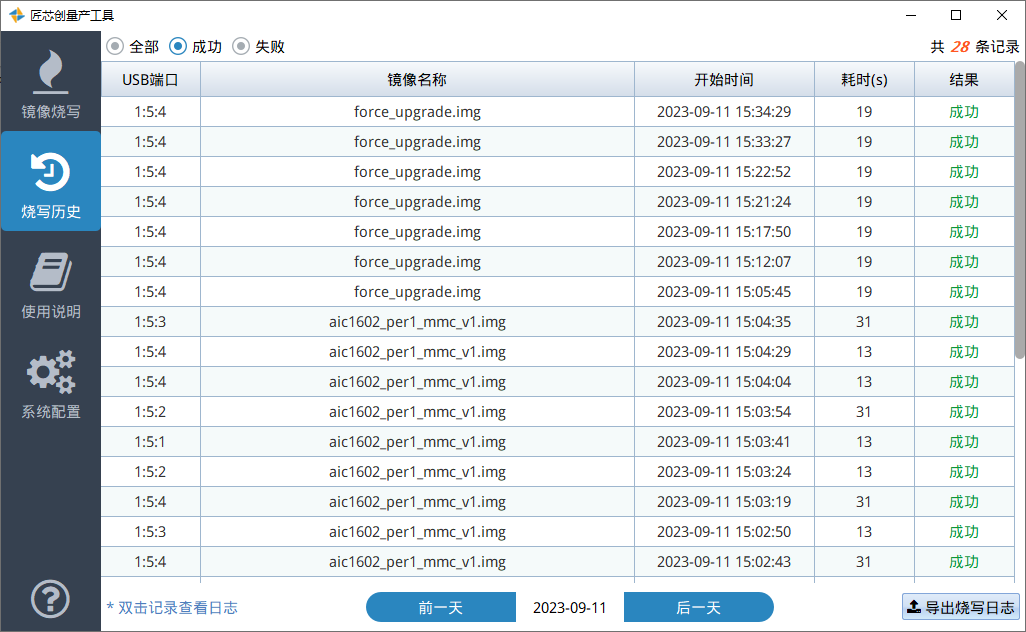

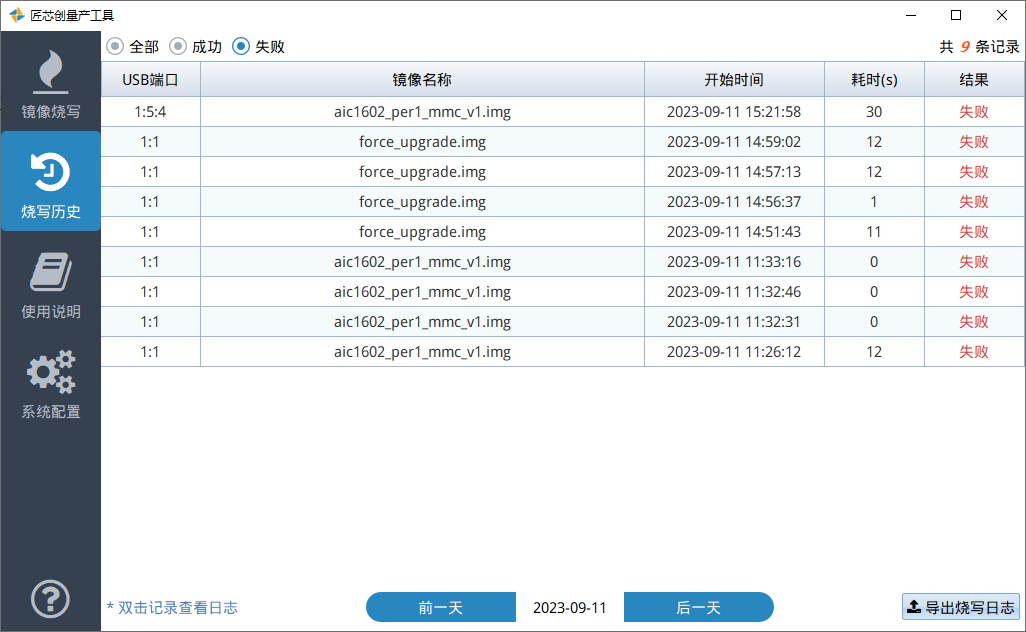

  1. 切换左上方的 全部 、 成功 或者 失败 按钮，可过滤烧写历史记录

../../_images/history_tab_success.png

../../_images/history_tab_fail.png

  1. 点击下方 前一天 或 前一天 按钮查看前一天或后一天的烧写历史

../../_images/ctrl_btn.png

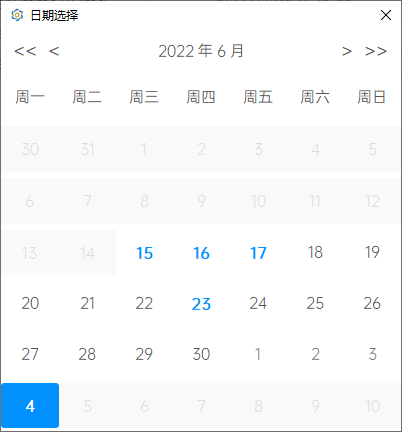

  1. 前一天 和 前一天 按钮中间显示当前查看的烧写历史的日期，点击日期文本可在日历上选择需要查看烧写历史的日期（有烧写历史的日期为蓝色高亮）

../../_images/history_calendar.png

  1. 双击烧写记录行查看对应记录的烧写日志文件

../../_images/burn_log.png

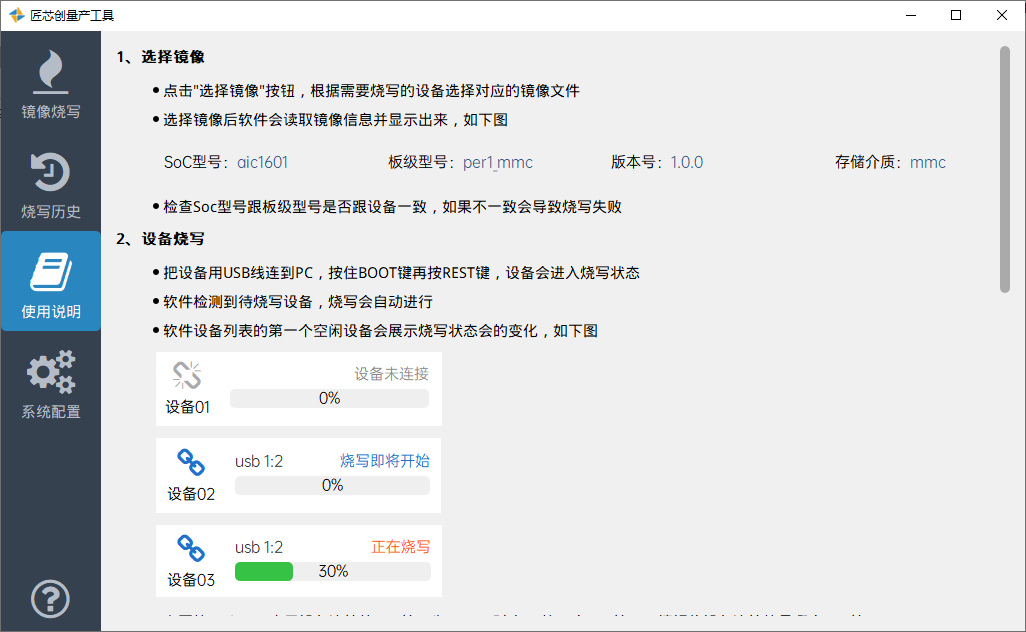

2.2.5. 使用说明

本软件的简要使用指引

../../_images/manual_tab.png

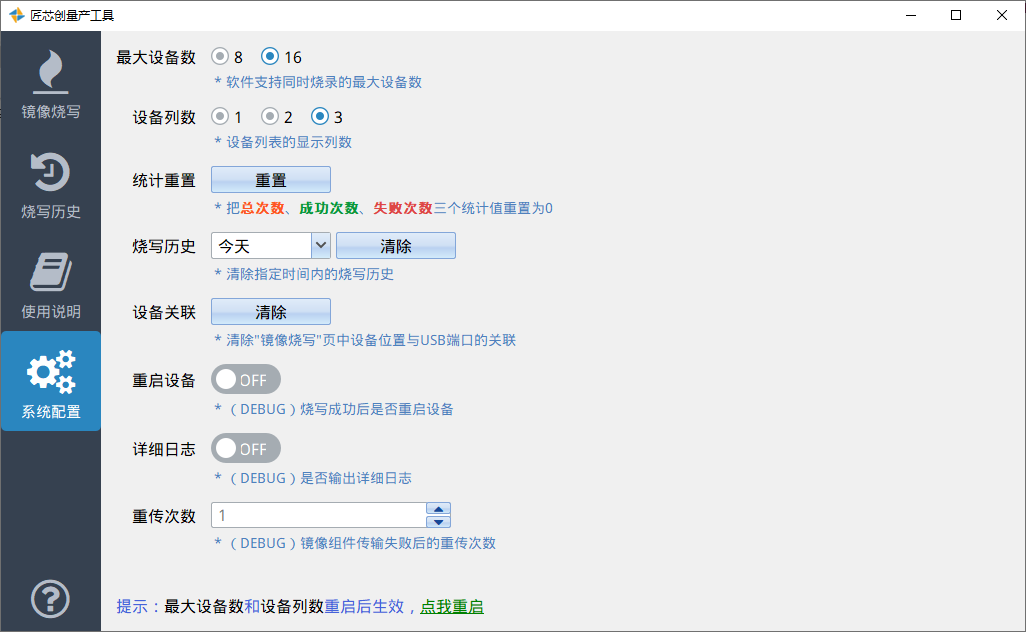

2.2.6. 系统配置

../../_images/setting_tab.png

  1. 设备列表显示设置

  • 最大设备数 ：镜像烧写 界面设备列表显示的设备数，支持8和6

  • 设备列数 ：镜像烧写 界面设备列表显示的列数，支持1、2和3

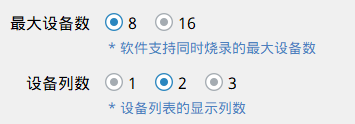

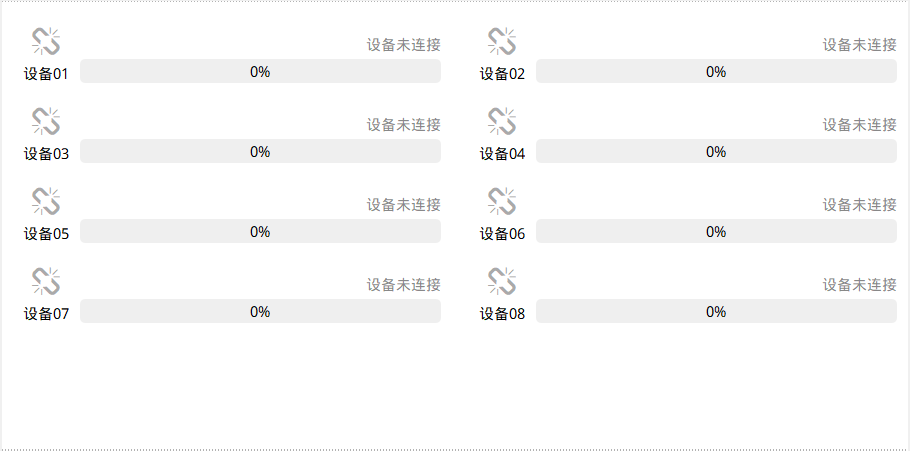

默认为8设备2列

../../_images/dev_8_2_setting.png

../../_images/dev_8_2.png

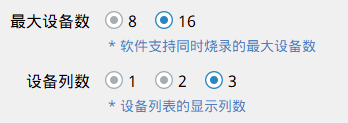

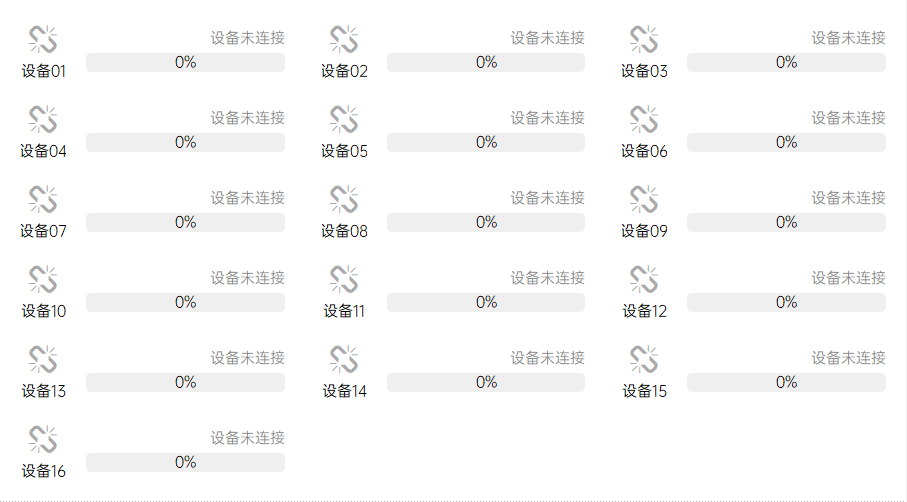

设置为16设备3列

../../_images/dev_16_3_setting.png

../../_images/dev_16_3.png

  1. 统计重置 ：把 镜像烧写 界面的统计数据清零

../../_images/statistic_info.png

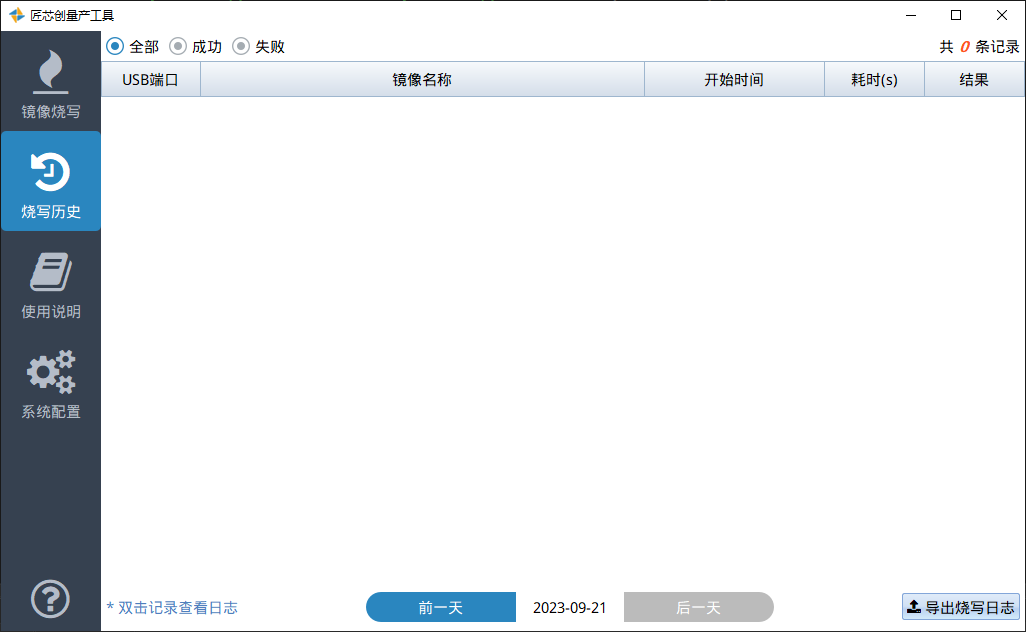

  1. 清除烧写历史 ：随着烧写次数的增加，烧写记录数据和烧写日志文件的体积会越来越大，如需节省硬盘空间，可以将其清除

../../_images/clear_history_btn.png

../../_images/clear_burn_history.png

  1. 清除设备关联 ：清除USB端口与 镜像烧写 界面设备列表位置的关联

../../_images/clear_dev_bind.png

  1. 重启设备 ：用于调试，烧写成功后重启设备。为了方便观察烧写结果，默认烧写成功后不重启设备。

../../_images/reboot_dev1.png

  1. 详细日志 ：用于调试，运行日志会输出数据传输层方法的执行结果

../../_images/detail_log1.png

小技巧

打开该功能后日志文件体积会变得很大，如果不是调试需要请尽量不要打开

  1. 重传次数 ：用于调试，传输组件失败后的重试次数，大多数情况下使用默认的1次即可

../../_images/retry_cnt1.png

2.2.7. 关于我们

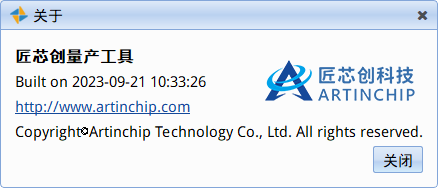

点击菜单栏下方问号图标，弹出 关于我们 弹窗，可查看软件版本信息以及我司联系方式

../../_images/about_btn1.png

../../_images/about_dialog1.png
