4.7.5. 设计说明¶

4.7.5.1. 源码说明¶

源代码位于：

WRI V1.0: drivers/misc/artinchip-wri.c

4.7.5.2. 关键流程设计¶

4.7.5.2.1. Reboot Reason 的设计¶

WRI 模块需要和RTC模块的SYS_BAK 寄存器一起配合来完成Boot reason的处理：

WRI
负责记录 硬件可监测 到的Reboot原因，如过温保护、看门狗复位、外部输入复位等；
SYS_BAK
负责记录 软件可监测 到的Reboot原因，如Suspend、Panic、进入烧写模式、正常重启等。

关于Reboot原因，梳理分类如下：

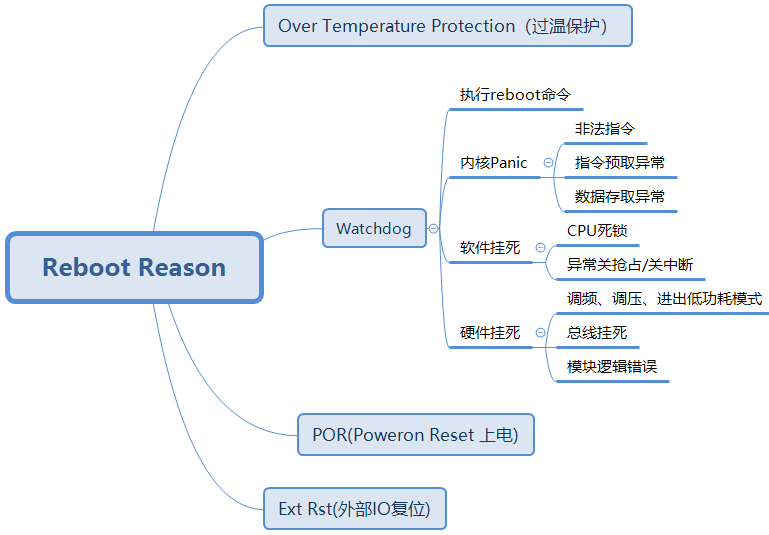

图 4.19 各种情况的Reboot reason梳理¶

小技巧

其中“外部IO复位”指常用的Reset按键。

所以，定义 SYS_BAK0寄存器（4~7bit） 的值如下：（详见include/linux/reboot-reason.h）

enum aic_reboot_reason {
    REBOOT_REASON_COLD = 0,
    REBOOT_REASON_CMD_REBOOT = 1,
    REBOOT_REASON_CMD_SHUTDOWN = 2,
    REBOOT_REASON_SUSPEND = 3,
    REBOOT_REASON_UPGRADE = 4,
    REBOOT_REASON_FASTBOOT = 5,

    /* Some software exception reason */
    REBOOT_REASON_SW_LOCKUP = 8,
    REBOOT_REASON_HW_LOCKUP = 9,
    REBOOT_REASON_PANIC = 10,
    REBOOT_REASON_RAMDUMP = 11,

    /* Some hardware exception reason */
    REBOOT_REASON_RTC = 17,
    REBOOT_REASON_EXTEND = 18,
    REBOOT_REASON_DM = 19,
    REBOOT_REASON_OTP = 20,
    REBOOT_REASON_UNDER_VOL = 21,
};

针对不同场景，SYS_BAK0寄存器中的Reboot reason 和 WRI中的RST_FLAG值对应如下：

场景	触发行为	WRI状态	SYS_BAK状态值
正常重启	按Reset按键	EXT_RST	COLD
	shell中执行reboot命令	WDOG_RST	CMD_REBOOT
	shell执行aicupg命令进入烧写	WDOG_RST	UPGRADE
正常关机	长按PowerOn按键	SYS_POR	COLD
	shell中执行poweroff命令	SYS_POR	CMD_SHUTDOWN
	进入深度休眠状态	SYS_POR	SUSPEND
异常重启	过温保护	OTP	COLD
	通过Jtag执行reset命令	DM_RST	COLD
	RTC模块断电	RTC_POR	COLD
	内核中发生SW Lock	WDOG_RST	SW_LOCKUP
	内核中发生HW Lock	WDOG_RST	HW_LOCKUP
	内核中发生Panic	WDOG_RST	PANIC
	内核中触发进入Ramdump	WDOG_RST	RAMDUMP
	电源电压不稳定	CMP_RST	COLD

注解

其中“按Reset按键”的情况，因为软件来不及设置SYS_BAK，所以是初始值0 （COLD）。

4.7.5.3. 数据结构设计¶

4.7.5.3.1. aic_wri_dev¶

记录WRI控制器的配置信息：

struct aic_wri_dev {
    struct attribute_group attrs;
    struct platform_device *pdev;
    struct device *dev;
    void __iomem *regs;
};

4.7.5.3.2. enum aic_warm_reset_type¶

定义WRI模块的暖复位类型

enum aic_warm_reset_type {
    WRI_TYPE_POR = 0,
    WRI_TYPE_RTC,
    WRI_TYPE_EXT,
    WRI_TYPE_DM,
    WRI_TYPE_WDOG,
    WRI_TYPE_OTP,
    WRI_TYPE_CMP,

    WRI_TYPE_MAX
};

4.7.5.4. 接口设计¶

4.7.5.4.1. 外部接口¶

4.7.5.4.2. WRI 相关的内部接口¶

4.7.5.4.2.1. aic_hw_type_get¶

函数原型	enum aic_warm_reset_type aic_hw_type_get(void __iomem *regs)
功能说明	读取上一次reboot硬件原因
参数定义	regs - 指向WRI寄存器的指针
返回值	暖复位原因类型
注意事项

4.7.5.4.2.2. aic_judge_reboot_reason¶

函数原型	enum aic_reboot_reason aic_judge_reboot_reason(enum aic_warm_reset_type hw, enum aic_reboot_reason sw)
功能说明	分析判断reboot原因
参数定义	hw- 硬件监测的reboot原因 sw - 软件监测的reboot原因
返回值	reboot原因类型
注意事项	判断依据是WRI模块、RTC模块SYS_BAK寄存器中的两处reboot信息

4.7.5.4.2.3. aic_set_reboot_reason¶

函数原型	void aic_set_reboot_reason(enum aic_reboot_reason reason)
功能说明	设置Reboot reason到RTC模块的SYS_BAK寄存器
参数定义	reason - aic_reboot_reason类型的启动原因
返回值	无
注意事项
