4.2.5. 设计说明¶

4.2.5.1. 源码说明¶

内核的时钟驱动框架位于linux-5.10/drivers/clk目录下，CMU的底层驱动位于/drivers/clk/artinchip/目录下。

Artinchip的目录结构如下图所示：

文件	说明
clk-aic.h	aic公用头文件
clk-aic.c	CMU各个时钟的初始化，注册文件
clk-disp.c	显示模块的时钟文件
clk-fixed-parent-mod.c	只有一个父时钟源的时钟文件
clk-multi-parent-mod.c	具有多个父时钟源的时钟文件
clk-pll.c	PLL时钟文件

4.2.5.2. 模块架构¶

4.2.5.2.1. clock¶

按照CCF框架，时钟分为六类：

fixed rate clock
gate clock
divider clock
mux clock
fixed clock
composite clock

时钟树中的每一个divider、gate、mux等都需要定义一个struct clk_hw结构体。CMU模块中有非常多的gate和divider，所以为了代码的简洁性和易用性，CMU的驱动并未严格按照CCF框架编写。CMU驱动模块将时钟分为五种类型：

fixed rate clock
fixed parent module clock
multiple parent module clock
display module clock
pll clock

fixed rate clock包含OSC24M、RC1M、OSC32K三个时钟，这种时钟频率固定，不能调节频率，不能打开或关闭(即底层ops无enable和disable函数)。

fixed parent module clock实现只有一个父时钟源的时钟驱动，主要是各个外设模块的时钟，该类型时钟可以改变时钟频率，打开或关闭时钟，获取父时钟源参数，但不能设置或改变父时钟源。

multiple parent module clock实现有多个父时钟源的时钟驱动，主要是各种总线时钟，该类型的时钟最为复杂，可以打开或关闭时钟，调节频率，获取或改变父时钟源。

display module clock实现了几个与显示模块相关的时钟驱动，由于显示模块除了自身的模块时钟外，还有一个像素时钟，相应的底层寄存器的设计也不同，所以将显示相关的几个时钟重新设计了底层驱动。

pll clock实现了CMU的pll时钟驱动。

在上述的几种分类中，每中分类都自定义了一个该类型的结构体，基于该结构体实现各种时钟操作。在fixed parent module的结构体中，定义了模块的bus_gate和module_gate，以及该类型时钟的分频系数，相当于综合了CCF框架中的gate和divider。multiple parent module的结构体中定义了gate，mux以及分频系数，相当于综合了CCF框架中的gate，divider和mux。几种类型的时钟支持的API接口如下：

类型	fixed rate clock	fixed parent clock	multi parent clock	disp clock	pll clock
clk_prepare		√	√	√	√
clk_prepare_enable		√	√	√	√
clk_unprepare		√	√	√	√
clk_disable_unprepare		√	√	√	√
clk_set_rate		√	√	√	√
clk_get_rate	√	√	√	√	√
clk_round_rate		√	√	√	√
clk_set_parent			√
clk_get_parent			√
recalc_rate	√	√	√	√	√

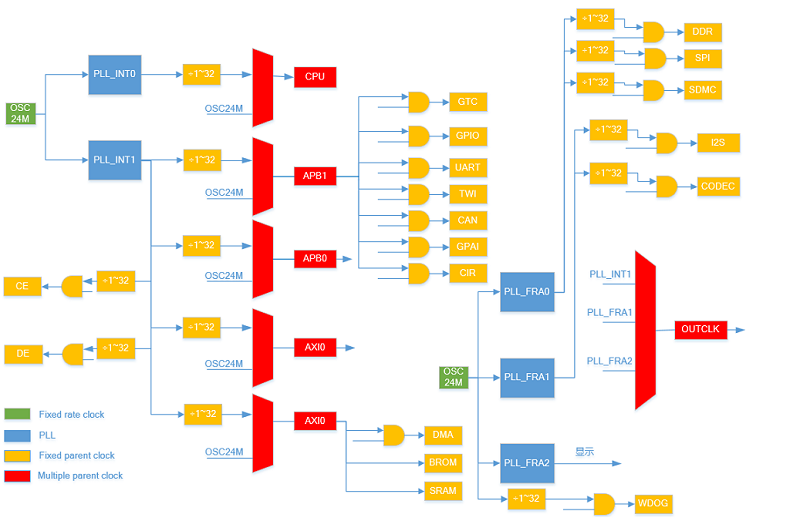

4.2.5.2.1.1. 时钟树框图¶

根据CMU驱动中对时钟的五种分类，对时钟树中各个时钟的归类进行了划分，如上图所示。

4.2.5.2.1.2. fixed rate clock¶

属于该类型的时钟有：

类型	时钟
fixed rate clock	OSC24M
	OSC32K
	RC1M

4.2.5.2.1.3. fixed parent clock¶

类型	时钟
fixed parent clock	CLK_DMA
	CLK_CE
	CLK_USBD
	CLK_USBH0-1
	CLK_USB_PHY0-1
	CLK_GMAC0-1
	CLK_SPI0-1
	CLK_SDMMC0-2
	CLK_SYSCON
	CLK_RTC
	CLK_I2S0-1
	CLK_ADDA
	CLK_DE
	CLK_GE
	CLK_VE
	CLK_WDOG
	CLK_SID
	CLK_GTC
	CLK_GPIO
	CLK_UART0-7
	CLK_I2C0-3
	CLK_CAN0-1
	CLK_PWM
	CLK_ADCIM
	CLK_GPADC
	CLK_RTP
	CLK_TSEN
	CLK_CIR
	CLK_RGB
	CLK_LVDS
	CLK_MIPIDSI

4.2.5.2.1.4. multiple parent clock¶

属于该类型的时钟有：

类型	时钟
multi parent clock	CLK_CPU
	CLK_AHB0
	CLK_APB0
	CLK_APB1
	CLK_AXI0
	CLK_OUT0
	CLK_OUT1
	CLK_OUT2
	CLK_OUT3

4.2.5.2.1.5. pll clock¶

属于该类型的时钟有：

类型	时钟
pll clock	CLK_PLL_INT0
	CLK_PLL_INT1
	CLK_PLL_FRA0
	CLK_PLL_FRA1
	CLK_PLL_FRA2

4.2.5.2.1.6. disp clock¶

属于该类型的时钟有：

类型	时钟
disp clock	CLK_PIX
disp clock	CLK_SCLK

4.2.5.2.2. reset¶

CMU模块的reset驱动实现基于内核提供的reset framework。其实现过程是创建并填充内核提供的reset controller设备结构体(struct reset_controller_dev)，并调用相应的接口：

reset_controller_register
reset_controller_unregister

注册或注销。reset controller的结构体如下：

struct reset_controller_dev {
        const struct reset_control_ops *ops;
        struct module *owner;
        struct list_head list;
        struct list_head reset_control_head;
        struct device *dev;
        struct device_node *of_node;
        int of_reset_n_cells;
        int (*of_xlate)(struct reset_controller_dev *rcdev,
                    const struct of_phandle_args *reset_spec);
        unsigned int nr_resets;
};

驱动实现过程主要是对reset_control_ops结构体中的函数指针进行填充，基本上是reset驱动的所有工作量。在CMU模块的reset驱动中，实现了对assert和deassert及status三个函数指针的填充。

4.2.5.3. 关键流程设计¶

4.2.5.3.1. 初始化流程¶

4.2.5.3.1.1. clock驱动初始化¶

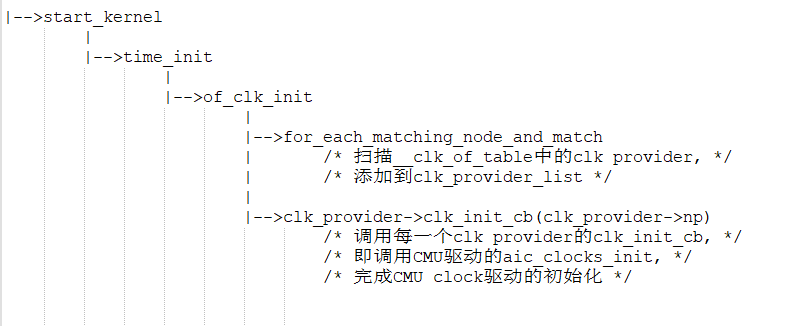

通过CLK_OF_DECLARE宏定义，CMU的clock驱动会在__clock_of_table段存放一个struct of_device_id类型的变量。在系统初始化内核时，调用of_clk_init函数，在该函数中调用相应的时钟初始化函数。初始化流程如下：

4.2.5.3.1.2. reset驱动初始化¶

通过postcore_initcall宏，将reset驱动存放到.initcall2.init段中。在系统初始化内核时，调用aic_reset_init函数进行reset controller的初始化和注册。

4.2.5.4. 数据结构设计¶

CMU模块关键结构体定义如下：

4.2.5.4.1. fixed_parent_clk_cfg¶

struct fixed_parent_clk_cfg {              //fixed parent clock的配置结构体
    u32 id;                            //fixed parent clock的索引值，参考3.2节CLK_xxx
    u16 type;
    u8 fact_mult;
    u8 fact_div;
    const char *name;                  //fixed parent clock的名字
    const char * const *parent_names;    //父时钟的名字
    int num_parents;                   //父时钟个数
    u32 offset_reg;                     //时钟在CMU中的偏移地址
    s8 bus_gate_bit;                    //总线使能位偏移
    s8 mod_gate_bit;                   //模块使能位偏移
    u8 div_bit;                         //分频系数偏移
    u8 div_width;                       //分频系数所占位宽
    struct clk_hw *(*func)(void __iomem *base, const struct fixed_parent_clk_cfg *cfg); //指向初始化和注册fixed parent时钟的函数指针
};

4.2.5.4.2. multi_parent_clk_cfg¶

struct multi_parent_clk_cfg {                 //multi parent clock的配置结构体
    u32 id;                               //multi parent clock的索引值，参考3.3节CLK_xxx
    const char *name;
    const char * const *parent_names;
    int num_parents;
    u32 offset_reg;
    s32 gate_bit;
    u8 mux_bit;                          //父时钟源选择位的bit偏移
    u8 mux_width;                        //父时钟源选择位所占位宽
    u8 div0_bit;                           //分频系数偏移
    u8 div0_width;                         //分频系数所占位宽
    struct clk_hw *(*func)(void __iomem *base, const struct multi_parent_clk_cfg *cfg); //指向初始化和注册multi parent时钟的函数指针
};

4.2.5.4.3. pll_clk_cfg¶

struct pll_clk_cfg {                          //pll时钟的配置结构体
    u32 id;                               //pll时钟的索引值，参考3.4节CLK_xxx
    enum aic_pll_type type;                 //pll时钟的类型，是整数分频还是小数分频
    const char *name;
    const char * const *parent_names;
    int num_parents;
    u32 offset_int;                         //整数分频寄存器的偏移
    u32 offset_fra;                         //小数分频寄存器的偏移
    u32 offset_sdm;                       //展频寄存器的偏移
    struct clk_hw *(*func)(void __iomem *base, const struct pll_clk_cfg *cfg); //指向初始化和注册pll时钟的函数指针
};

4.2.5.4.4. disp_clk_cfg¶

struct disp_clk_cfg {                          //显示模块时钟配置的结构体
    u32 id;                                 //显示模块时钟的索引值，参考3.5节CLK_xxx
    const char *name;
    const char * const *parent_names;
    int num_parents;
    u32 offset_reg;                          //显示模块时钟使能寄存器
    s8 bus_gate_bit;                         //显示模块总线使能位偏移
    s8 mod_gate_bit;                        //显示模块模块使能位偏移
    u32 offset_div_reg;                      //显示模块分频寄存器偏移
    u8 divn_bit;                            //分频系数N偏移
    u8 divn_width;                         //分频系数N所占位宽
    u8 divm_bit;                           //分频系数M偏移
    u8 divm_width;                         //分频系数M所占位宽
    u8 flag_bit;                             //分频系数M标志位
    struct clk_hw *(*func)(void __iomem *base, const struct disp_clk_cfg *cfg); //指向初始化和注册显示模块时钟的函数指针
};

4.2.5.5. 接口设计¶

4.2.5.5.1. aic_clk_hw_fixed_parent_module¶

函数原型	struct clk_hw aic_clk_hw_fixed_parent(void __iomem base, const struct fixed_parent_clk_cfg *cfg)
功能说明	初始化fixed parent clock，并对时钟进行注册
参数定义	base：CMU寄存器的基地址 cfg：指向配置参数的指针
返回值	返回struct clk_hw*类型的指针
注意事项

4.2.5.5.2. aic_clk_hw_multi_parent_module¶

函数原型	struct clk_hw aic_clk_hw_multi_parent(void __iomem base, const struct multi_parent_clk_cfg *cfg)
功能说明	初始化multi parent clock，并对时钟进行注册
参数定义	base：CMU寄存器的基地址 cfg：指向配置参数的指针
返回值	返回struct clk_hw*类型的指针
注意事项

4.2.5.5.3. aic_clk_hw_pll¶

函数原型	struct clk_hw aic_clk_hw_pll(void __iomem base, const struct pll_clk_cfg *cfg)
功能说明	初始化pll clock，并对时钟进行注册
参数定义	base：CMU寄存器的基地址 cfg：指向配置参数的指针
返回值	返回struct clk_hw*类型的指针
注意事项

4.2.5.5.4. aic_clk_hw_disp¶

函数原型	struct clk_hw aic_clk_hw_disp(void __iomem base, const struct disp_clk_cfg *cfg)
功能说明	初始化disp clock，并对时钟进行注册
参数定义	base：CMU寄存器的基地址 cfg：指向配置参数的指针
返回值	返回struct clk_hw*类型的指针
注意事项
