4.2.3. 调试指南¶

4.2.3.1. 打开debugfs¶

内核的CCF框架中定义了一些用于调试的接口，调用这些接口，只需要打开debugfs的开关即可。SDK中默认已打开debugfs，也可以通过以下配置打开：

Kernel hacking--->
    Generic Kernel Debugging Instruments--->
        Debug Filesystem
            Debugfs default access(Access normal)--->

然后再重新编译内核

内核启动后，debugfs默认是没有挂载的，可以通过以下命令挂载：

mount -t debugfs none /sys/kernel/debug

将debugfs挂载到/sys/kernel/debug

打开clock的debugfs目录：

cd /sys/kernel/debug/clk

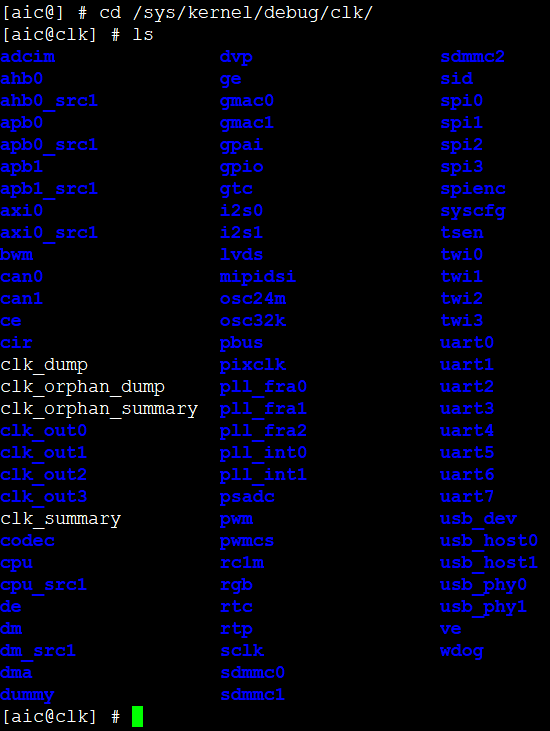

所有在内核中注册的时钟都在该目录下：

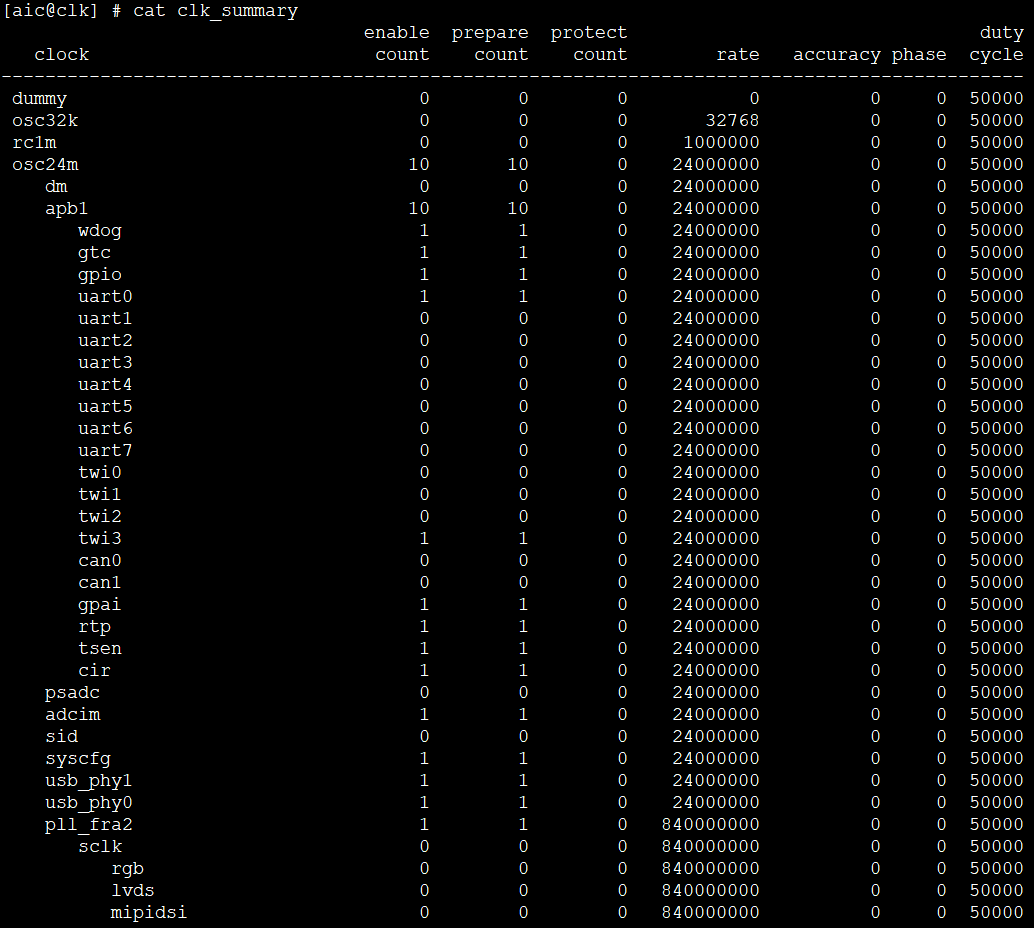

在/sys/kernel/debug/clk目录下，存在一个结点clk_summary，可以通过该结点，打印系统的时钟树，该时钟树会显示系统中各个时钟的父子关系，频率，使能计数等信息。对于时钟驱动的调试，非常有帮助。

cat clk_summary

除了可以在时钟树中查看时钟的频率外，也可以通过各个时钟单独查询。下面以uart0为例进行说明：

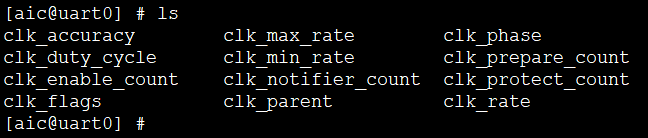

在/sys/kernel/debug/clk目录下，打开uart0目录，该目录也有一系列结点，可以显示uart0时钟的各个属性。

可以通过如下命令查询uart0的时钟频率：

cat clk_rate

默认情况下，clk_rate结点是只读的，也就是只能读取时钟频率，而不能设置频率。如果需要设置频率，那么就需要将clk_rate的属性改为读写属性。具体设置如下：

Kernel hacking--->
    Artinchip Debug--->
        [*] CMU driver debug

配置后，会生成宏CONFIG_ARTINCHIP_CMU_DEBUG，在编译时，会根据该宏在gcc的-D选项参数后定义宏CLOCK_ALLOW_WRITE_DEBUGFS。

在源码drivers/clk/clk.c文件中，注释

//#undef CLOCK_ALLOW_WRITE_DEBUGFS

然后重新编译内核，clk_rate结点的属性即变为可读写。

通过以下命令，设置模块的时钟频率

echo target-frequency > clk_rate
