5.1.5. 设计说明¶
5.1.5.2. 模块架构¶
Linux中提供了MMC子系统，该子系统负责抽象一个块设备提供给通用块层使用，从整个软件的角度来看，架构如下：

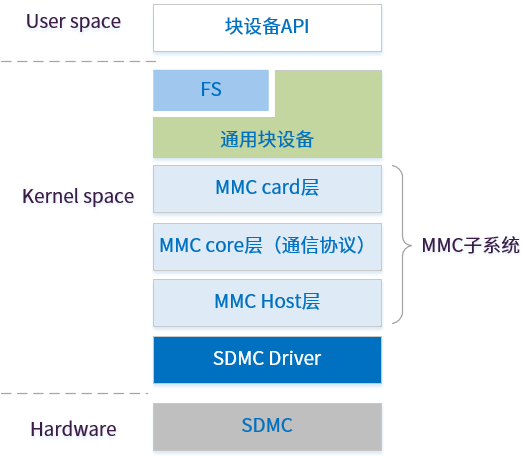

图 5.18 Linux MMC子系统架构图¶
其中：
对用户而言，MMC card层提供了一种块设备，和其他块设备使用方法类似
- MMC子系统的核心层的功能有：
对上层请求的处理，其中包括将请求转化为符合MMC协议的逻辑实现
对控制器驱动进行管理
将外部MMC设备抽象并进行管理
AIC SDMC控制器驱动：负责通过对寄存器的操作实现MMC子系统传来的请求
5.1.5.3. 关键流程设计¶
5.1.5.3.1. 初始化流程¶
MMC子系统的初始化包括MMC块设备、MMC子系统、MMC控制器驱动、card设备等几条线，初始化顺序：
最先进行的是MMC核心初始化
MC控制器驱动初始化完成后才会对card设备进行初始化
MMC块设备初始化没有严格的先后顺序
5.1.5.3.1.1. MMC 块设备驱动初始化¶
MMC在使用中，会将其抽象成一个块设备挂载到通用块层当中，通过module_init(mmc_blk_init)完成注册和初始化的操作，主要步骤如下：
注册总线（bus_register）
将块设备名”mmc”和主设备注册到块层中（register_blkdev）
将mmc_driver设备驱动注册到驱动模型中（mmc_register_driver）
块设备的初始化及磁盘分区的注册（mmc_blk_probe）
5.1.5.3.1.2. MMC 子系统核心初始化¶
MMC子系统的核心层负责处理block下达的请求，其中关于MMC协议的逻辑主要在此实现，通过subsys_initcall(mmc_init)完成初始化，其步骤如下：
MMC类型总线注册，（mmc_register_bus）
为控制器设备注册一个类，（mmc_register_host_class）
SDIO类型总线类型注册，（sdio_register_b）
5.1.5.3.1.3. card 设备注册与初始化¶
MMC驱动的访问对象为外设，在子系统中会将外设抽象成一个card设备，在每次探测外设的时候都会判断该设备是否需要被注册，所以card设备注册介绍分为探测时机和注册过程两部分：
- 探测时机：
mmc控制器启动时
热插拔时
mmc控制器从suspend转为resume时
上述三种情况均会进行一次探测，都会调用到函数mmc_detect_change
- 注册过程：
在探测时调用的函数mmc_detect_change，该函数会调用card设备的注册函数mmc_rescan，以SD卡为例,其注册和初始化过程如下：
判断当前卡是否被注册
若卡已经注册，则确认卡是否存在，存在则提前跳出，若不存在则释放相关资源
若卡未注册，则启动控制器进行卡的初始化步骤
为控制器绑定具体总线的操作函数（mmc_attach_bus(host, &mmc_sd_ops)）
适配卡的工作电压（mmc_select_voltage）
根据MMC协议初始化卡，使卡进入传输模式化（mmc_sd_init_card）
注册卡设备（mmc_add_card）
5.1.5.3.1.4. 控制器驱动注册与初始化¶
MMC控制器驱动通过对控制器进行操作完成核心层的请求，控制器驱动也是实现和外设进行通信的软件最底层驱动，该层驱动根据厂商不同而不同，D211的SDMC模块的控制器驱动通过 module_platform_driver(artinchip_mmc_aic_pltfm_driver)实现，其主要步骤如下：
使能时钟（artinchip_mmc_clk_enable）
初始化计时机制，该机制实现发送命令和数据传输的timeout机制（timer_setup）
初始化保护锁（spin_lock_init）
初始化tasklet，在驱动中很多流程的处理会在tasklet中（tasklet_init）
初始化DMA（artinchip_mmc_init_dma）
中断初始化和注册（devm_request_irq）
注册具体的控制器（mmc_alloc_host + mmc_add_host）
初始化具体控制器，包括接口函数、工作电压、传输能力等
5.1.5.3.2. 请求处理流程¶
对于应用程序，通过读写的接口访问文件系统，文件系统访问块设备，MMC设备在内核中被注册为一个块设备，当读写的操作传入到MMC块设备后，通过MMC子系统处理相关操作，对于MMC子系统其处理皆以请求的方式实现。
5.1.5.3.2.1. 块层以上系统读写调用流程¶
在块层以上，通常是用户空间调用读写接口访问MMC设备，主要流程如下：

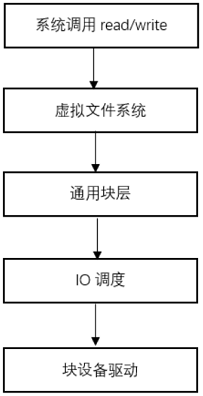

图 5.19 通用块设备的访问流程¶
在用户空间，应用程序调用read/write接口
然后通过虚拟文件系统
调用通用块层的接口对块设备进行IO请求
IO调度层负责使用特定算法对这些请求进行调度
块设备驱动层调用具体的块设备接口访问设备
5.1.5.3.2.2. MMC 子系统请求处理流程¶
MMC子系统被抽象成一个块设备，通用块层将IO请求调用到具体的块设备驱动层，在MMC块设备驱动中的请求处理流程如下：

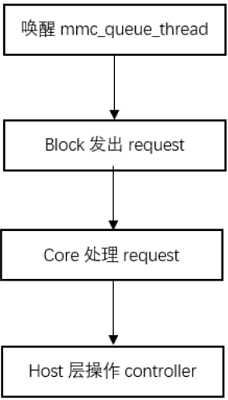

图 5.20 MMC数据请求的处理流程¶
由于会有多个请求，在block中以队列的形式处理，在请求到达时，唤醒mmc_queue_thread
调用block的请求处理，发出request
block的request会由core来实现
core层会根据当前host驱动调用对应host的ops中的request接口去操作controller
函数调用关系：
mmc_wait_for_req
|--__mmc_start_req
|--init_completion
|--mmc_start_request
|--mmc_mrq_prep
|--__mmc_start_request
|--trace_mmc_request_start
|--host->ops->request （即artinchip_mmc_request）
5.1.5.3.2.3. Host 层驱动请求处理流程¶
在访问MMC外设时，都是通过发送CMD的方式，在host层驱动中需要通过操作controller去实现core层的request，主要流程如下：

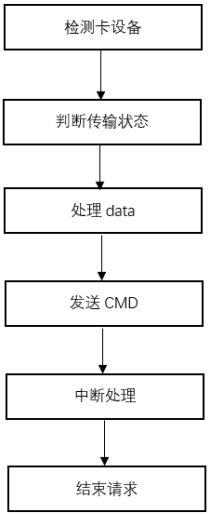

图 5.21 Host 层驱动的请求处理流程¶
检测卡设备，需要判断当前卡设备是否被拔出
判断传输状态，如果当前传输状态不是idle，那么将会将该请求放在请求队列里
处理data，如果当前请求需要处理数据，则将数据先行处理，如果不需要处理数据则跳过
发送CMD，解析请求中的CMD和参数，将其写入寄存器，然后触发CMD的发送
中断处理，在发送完CMD后，后续的工作需要等待中断的触发，在中断处理中会对外设返回的数据和状态进行处理
如果需要，发送stop命令，结束该次传输
Host层函数调用关系：
artinchip_mmc_request
|--artinchip_mmc_get_cd
|--artinchip_mmc_queue_request
|--artinchip_mmc_start_request
|--artinchip_mmc_prepare_command
|--artinchip_mmc_submit_data
|--artinchip_mmc_start_command
|--artinchip_mmc_prep_stop_abort
5.1.5.3.3. 中断处理流程¶
在触发中断后，需要根据目前的中断状态进行处理，其中主要为错误处理和传输处理，这些处理主要在tasklet中，并且基于一些状态变量来控制处理的流程。
- 状态变量。在流程的控制上，主要通过几个状态变量来控制：
host->state：表示当前的操作状态，例如发送数据，发送CMD等等
host->pending_events：当前中断发生的状态
host->completed_events：当前完成的状态，例如CMD完成，DATA完成等
host->cmd_status：发送CMD时中断的状态
host->data_status：传输数据时中断的状态
- 传输处理
当CMD发送完成中断触发后，会在tasklet中调用函数artinchip_mmc_command_complete，该函数中会读取外部SD设备返回给控制器的response数据，再根据当前的CMD状态对CMD的结果进行赋值
如果使用的是PIO的方式，当TX/RX FIFO请求中断响应后，会调用对应的函数对FIFO进行读写操作。
若是采用DMA的方式，则在中断函数中读取内部DMA状态，然后释放DMA传输的资源，再根据DMA的状态，在tsaklet中调用artinchip_mmc_data_complete函数，该函数会根据目前的数据传输情况对传输结果进行赋值
- 错误处理。目前SDMC支持的错误中断类型有
- CMD错误中断：
当出现CMD错误中断后，在中断处理函数中，会将当前中断寄存器的状态保存，然后设置cmd的状态为已经完成，最后在artinchip_mmc_command_complete函数中将CMD的结果进行赋值。
- DATA错误中断：
当出现DATA中断后，在中断处理函数中会将当前的中断状态保存，然后设置data的状态为DATA错误，然后切入到tasklet函数中，在该函数中，根据DATA错误的状态，停止dma，如果有需求，就发送stop命令
5.1.5.4. 数据结构设计¶
5.1.5.4.1. enum artinchip_mmc_state¶
定义了SDMC控制器的几个状态：
enum artinchip_mmc_state {
STATE_IDLE = 0,
STATE_SENDING_CMD,
STATE_SENDING_DATA,
STATE_DATA_BUSY,
STATE_SENDING_STOP,
STATE_DATA_ERROR,
STATE_SENDING_CMD11,
STATE_WAITING_CMD11_DONE,
};
5.1.5.4.2. artinchip_mmc¶
记录了SDMC控制器的设备信息：
struct artinchip_mmc {
spinlock_t lock;
spinlock_t irq_lock;
void __iomem *regs;
void __iomem *fifo_reg;
bool wm_aligned;
struct scatterlist *sg;
struct sg_mapping_iter sg_miter;
struct mmc_request *mrq;
struct mmc_command *cmd;
struct mmc_data *data;
struct mmc_command stop_abort;
unsigned int prev_blksz;
unsigned char timing;
/* DMA interface members*/
bool use_dma;
bool using_dma;
dma_addr_t sg_dma;
void *sg_cpu;
const struct artinchip_mmc_dma_ops *dma_ops;
/* For idmac */
unsigned int ring_size;
/* Registers's physical base address */
resource_size_t phy_regs;
u32 cmd_status;
u32 data_status;
u32 stop_cmdr;
u32 dir_status;
struct tasklet_struct tasklet;
unsigned long pending_events;
unsigned long completed_events;
enum artinchip_mmc_state state;
struct list_head queue;
u32 bus_hz;
u32 current_speed;
u32 fifoth_val;
u16 verid;
struct device *dev;
struct artinchip_mmc_board *pdata;
const struct artinchip_mmc_drv_data *drv_data;
void *priv;
struct clk *biu_clk;
struct clk *ciu_clk;
struct artinchip_mmc_slot *slot;
/* FIFO push and pull */
int fifo_depth;
int data_shift;
u8 part_buf_start;
u8 part_buf_count;
enum data_width data_width;
union {
u16 part_buf16;
u32 part_buf32;
u64 part_buf;
};
bool vqmmc_enabled;
unsigned long irq_flags; /* IRQ flags */
int irq;
struct timer_list cmd11_timer;
struct timer_list cto_timer;
struct timer_list dto_timer;
};
5.1.5.4.3. artinchip_mmc_board¶
记录了Board相关的配置信息：
struct artinchip_mmc_board {
unsigned int bus_hz; /* Clock speed at the cclk_in pad */
u32 caps; /* Capabilities */
u32 caps2; /* More capabilities */
u32 pm_caps; /* PM capabilities */
/*
* Override fifo depth. If 0, autodetect it from the FIFOTH register,
* but note that this may not be reliable after a bootloader has used
* it.
*/
unsigned int fifo_depth;
/* delay in mS before detecting cards after interrupt */
u32 detect_delay_ms;
struct reset_control *rstc;
struct artinchip_mmc_dma_ops *dma_ops;
struct dma_pdata *data;
};
5.1.5.4.4. artinchip_mmc_slot¶
记录了slot相关的配置信息：
struct artinchip_mmc_slot {
struct mmc_host *mmc;
struct artinchip_mmc *host;
u32 ctype;
struct mmc_request *mrq;
struct list_head queue_node;
unsigned int clock;
unsigned int __clk_old;
unsigned long flags;
#define ARTINCHIP_MMC_CARD_PRESENT 0
#define ARTINCHIP_MMC_CARD_NEED_INIT 1
#define ARTINCHIP_MMC_CARD_NO_LOW_PWR 2
#define ARTINCHIP_MMC_CARD_NO_USE_HOLD 3
#define ARTINCHIP_MMC_CARD_NEEDS_POLL 4
};
5.1.5.4.5. artinchip_mmc_drv_data¶
记录了AIC SDMC驱动的特有数据：
struct artinchip_mmc_drv_data {
unsigned long *caps;
u32 num_caps;
int (*init)(struct artinchip_mmc *host);
int (*parse_dt)(struct artinchip_mmc *host);
int (*execute_tuning)(struct artinchip_mmc_slot *slot, u32 opcode);
int (*switch_voltage)(struct mmc_host *mmc,
struct mmc_ios *ios);
};
5.1.5.5. 接口设计¶
以下接口皆为MMC子系统所需要的标准接口，通过mmc_host_ops注册到MMC子系统。
static const struct mmc_host_ops artinchip_mmc_ops = {
.request = artinchip_mmc_request,
.pre_req = artinchip_mmc_pre_req,
.post_req = artinchip_mmc_post_req,
.set_ios = artinchip_mmc_set_ios,
.get_ro = artinchip_mmc_get_ro,
.get_cd = artinchip_mmc_get_cd,
.hw_reset = artinchip_mmc_hw_reset,
.enable_sdio_irq = artinchip_mmc_enable_sdio_irq,
.ack_sdio_irq = artinchip_mmc_ack_sdio_irq,
.execute_tuning = artinchip_mmc_execute_tuning,
.card_busy = artinchip_mmc_card_busy,
.start_signal_voltage_switch = artinchip_mmc_switch_voltage,
.init_card = artinchip_mmc_init_card,
};
5.1.5.5.1. artinchip_mmc_request¶
函数原型 |
static void artinchip_mmc_request(struct mmc_host *mmc, struct mmc_request *mrq) |
|---|---|
功能说明 |
读取当前的RTC时间 |
功能说明 |
操作寄存器实现request |
参数定义 |
mmc: MMC设备指针
mrq：请求的参数和资源
|
返回值 |
无 |
注意事项 |
5.1.5.5.2. artinchip_mmc_pre_req¶
函数原型 |
static void artinchip_mmc_pre_req(struct mmc_host *mmc, struct mmc_request *mrq) |
|---|---|
功能说明 |
准备下一个request |
参数定义 |
mmc: MMC设备指针
mrq：请求的参数和资源
|
返回值 |
无 |
注意事项 |
在准备下一个请求前，一般需要调用artinchip_mmc_post_request |
5.1.5.5.3. artinchip_mmc_post_req¶
函数原型 |
static void artinchip_mmc_post_req(struct mmc_host *mmc, struct mmc_request *mrq, int err) |
|---|---|
功能说明 |
送出一个request |
参数定义 |
mmc: MMC设备指针
mrq：请求的参数和资源
err：如果非零，需要清理掉pre_req()中申请的资源
|
返回值 |
无 |
注意事项 |
5.1.5.5.4. artinchip_mmc_set_ios¶
函数原型 |
static void artinchip_mmc_set_ios(struct mmc_host *mmc, struct mmc_ios *ios) |
|---|---|
功能说明 |
对设备的位宽、DDR模式、clock、power模式等进行配置 |
参数定义 |
mmc: MMC设备指针
ios：配置参数
|
返回值 |
无 |
注意事项 |
5.1.5.5.5. artinchip_mmc_get_cd¶
函数原型 |
static int artinchip_mmc_get_cd(struct mmc_host *mmc) |
|---|---|
功能说明 |
探测外部SD设备 |
参数定义 |
mmc: MMC设备指针 |
返回值 |
执行成功则返回1 |
注意事项 |
5.1.5.5.6. artinchip_mmc_hw_reset¶
函数原型 |
static void artinchip_mmc_hw_reset(struct mmc_host *mmc) |
|---|---|
功能说明 |
对MMC控制器、DMA等进行一次reset |
参数定义 |
mmc: MMC设备指针 |
返回值 |
无 |
注意事项 |
5.1.5.5.7. artinchip_mmc_enable_sdio_irq¶
函数原型 |
static void artinchip_mmc_enable_sdio_irq(struct mmc_host *mmc, int enb) |
|---|---|
功能说明 |
使能或者关闭MMC控制器的中断 |
参数定义 |
mmc: MMC设备指针
enb：使能开关
|
返回值 |
无 |
注意事项 |
5.1.5.5.8. artinchip_mmc_ack_sdio_irq¶
函数原型 |
static void artinchip_mmc_ack_sdio_irq(struct mmc_host *mmc) |
|---|---|
功能说明 |
打开MMC控制器的中断 |
参数定义 |
mmc: MMC设备指针 |
返回值 |
无 |
注意事项 |
5.1.5.5.9. artinchip_mmc_execute_tuning¶
函数原型 |
static int artinchip_mmc_execute_tuning(struct mmc_host *mmc, u32 opcode) |
|---|---|
功能说明 |
MMC的tuning功能接口 |
参数定义 |
mmc: MMC设备指针
opcode：tuning命令码
|
返回值 |
无 |
注意事项 |
5.1.5.5.10. artinchip_mmc_card_busy¶
函数原型 |
static int artinchip_mmc_card_busy(struct mmc_host *mmc) |
|---|---|
功能说明 |
查看MMC设备是否处于Busy状态 |
参数定义 |
mmc: MMC设备指针 |
返回值 |
若处于idle状态返回0，busy则返回1 |
注意事项 |
5.1.5.5.11. artinchip_mmc_switch_voltage¶
函数原型 |
static int artinchip_mmc_switch_voltage(struct mmc_host *mmc, struct mmc_ios *ios) |
|---|---|
功能说明 |
设置MMC设备的工作电压 |
参数定义 |
mmc: MMC设备指针
ios：设置参数
|
返回值 |
0，成功； < 0，失败 |
注意事项 |
5.1.5.5.12. artinchip_mmc_init_card¶
函数原型 |
static void artinchip_mmc_init_card(struct mmc_host *mmc, struct mmc_card *card) |
|---|---|
功能说明 |
初始化外部mmc设备 |
参数定义 |
mmc: MMC设备指针
card：card设备指针
|
返回值 |
无 |
注意事项 |
