5.4.4. 系统镜像¶
对于有镜像的分区，需要创建一个对应的镜像来烧录到该分区上， 该镜像的名字需要和 image_cfg.json 中的分区的名字一致，比如 user 分区，
本文介绍如何在编译时安装部分程序和数据到该分区的文件系统中，并且生成对应的文件系统镜像。
5.4.4.1. 镜像配置¶
SDK 目前支持用户最多生成三个不同的自定义文件系统镜像，需要在配置界面进行配置。
make menuconfig
根据需要勾选：
Filesystem images --->
[*] UserFS 1 --->
[ ] UserFS 2 --->
[ ] UserFS 3 --->
--- UserFS 1
(user) Name \\ 文件系统镜像名字，可修改，如 user
FS Type (UBIFS) ---> \\ 文件系统，支持Ext4、UBIFS、JFFS2、SQUASHFS，建议选择UFBIFS
(0x1000000) ubifs size(Should be aligned to MB) \\ Image的大小，需要和分区保持一致，单位为Byte
ubifs runtime compression (no compression) ---> \\ UBIFS 内部压缩算法
Compression method (no compression) ---> \\ Image 压缩方法
() Additional mkfs.ubifs options
() Overlay directory
注意
使用 JFFS2 文件系统时，需要 make kernel-menuconfig 失能 CONFIG_MTD_SPI_NOR_USE_4K_SECTORS 配置
参数详细解释：
文件系统镜像名字：
Name这里默认是
userfs1，可根据实际情况修改，如 user文件系统类型： FS Type
如果是 EMMC， 则请选择 EXT4
如果是 NAND，则请选择 UBIFS
如果是 NOR，则可以选择 UBIFS、JFFS2、SQUASHFS
Image 大小： ubifs size
Image 的大小要小于等于分区的大小，不能超过
单位为 Byte， 默认 0x1 000 000 为 1M， 0x10 000 000 则为 16MB
设置时需要对齐为 MB
压缩算法
压缩算法的引进将减少 Image 的 Size，但读写速度变慢
UBIFS 内部压缩算法 和 Image 两中压缩算法设计
建议不进行压缩设置
5.4.4.2. 文件的安装¶

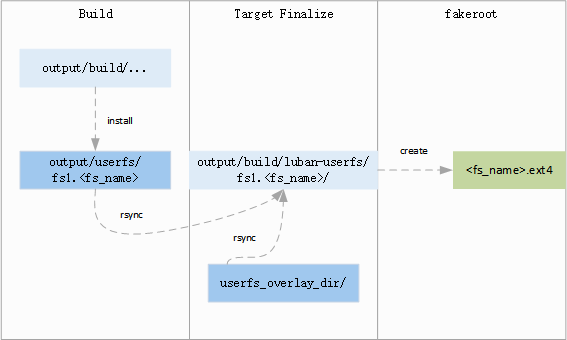

此处勾选了 UserFS 1 之后，编译时，SDK 会自动创建一个文件安装目录：
output/userfs/fs1.<fs_name>/
比如 fs_name = "User"，则路径为：
output/userfs/fs1.User/
如果在编译 SDK 的组件包过程中，需要安装文件到该路面，可通过 Makefile 变量：
$(TARGET_USERFS1_DIR)
可得到该安装目录的路径。
小技巧
UserFS 2, UserFS 3 也是同样的配置。
