7.11.4. 测试指南¶
7.11.4.1. 准备工作¶
7.11.4.1.1. 硬件¶
- PC
用于和开发板进行交互
- 测试板
3个以上 UART 端口的测试板
- 连接线
用于连接 UART 的 RX/TX 端口
7.11.4.1.2. 软件¶
- PC串口软件：
用于PC和开发板进行串口通信
- test_uart：
AIC 的 UART 测试工具，内嵌在 SDK 中，在根目录下通过 make menuconfig 可以选择编译到系统
Artinchip packages
Sample code
[*] test-uart
7.11.4.3. RS232功能测试¶
7.11.4.3.1. 单端口收发¶

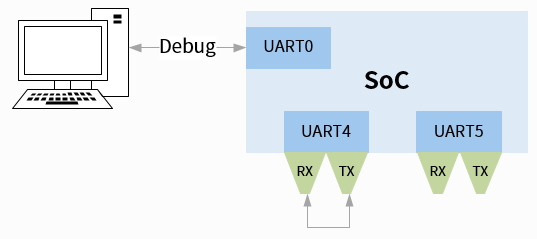

按单端口的环路测试组网，环路 UART4 的 RX/TX
使用 test_uart 工具进行测试
test_uart -C /dev/ttyS1 9600
Test Mode: 3:Circle
Send Device : /dev/ttyS1
Receive Device : /dev/ttyS1
m_Baudrate : 9600
send data is: 1234567890artinchip0987654321
receive data is: 1234567890artinchip0987654321
7.11.4.3.2. 双端口收发¶

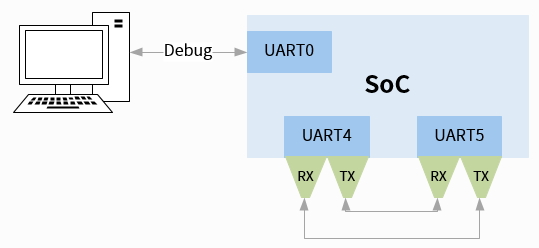

按双端口的环路测试组网，环路 UART4 和 UART5 的 RX/TX
使用 test_uart 工具进行测试
test_uart -N /dev/ttyS4 /dev/ttyS5 115200
Test Mode: 0:Normal Test
Device : /dev/ttyS4
Receive Device : /dev/ttyS5
m_Baudrate : 115200
1970-01-01 08:24:46 =============================================
1970-01-01 08:24:46 Please input messages you want to send
thisisatest
1970-01-01 08:24:49 send data:thisisatest.
1970-01-01 08:24:49 receive data: len = 11: thisisatest
7.11.4.4. RS485 功能测试¶

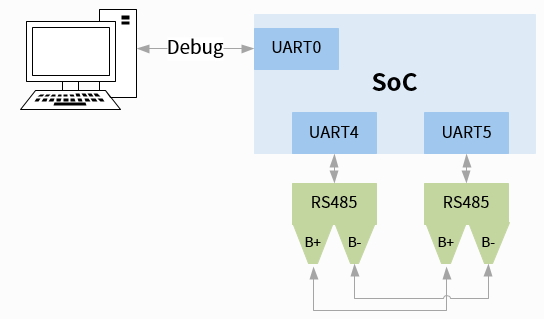

RS485 的测试方式和 RS232 类似，有几点不同：
端口需要配置为 RS485
RS485 需要有外接驱动芯片
RS485 为差分信号，因此需要 B+ 对 B+ 环路，B- 对 B- 环路
RS485 不能 B+ 环路 B-
7.11.4.6. 压力测试¶
可借助于 test_uart 工具， 采用环路 UART4 和 UART5 的组网，进行压力测试。
测试方法是短时间内进行大量数据的收发，因为 CPU 的读写速度远远高于 UART 的收发，因此可能会有丢包，但模块不应该出现卡死现象。
[aic@] # test_uart -P /dev/ttyS4 /dev/ttyS5 115200
Test Mode: 1:Pressure Test
Send Device : /dev/ttyS4
Receive Device : /dev/ttyS5
m_Baudrate : 115200
1970-01-01 08:55:22 type any key to send 100kB
7.11.4.7. 稳定性测试¶
可借助于 test_uart 工具，采用环路 UART4 和 UART5 的组网，进行长时间的稳定性验证。
测试方法是循环进行长时间的数据收发，确认模块是否正常工作和是否有丢包。
[aic@] # test_uart -S /dev/ttyS4 /dev/ttyS5 115200
Test Mode: 2:Stability
Send Device : /dev/ttyS4
Receive Device : /dev/ttyS5
m_Baudrate : 115200
1970-01-01 09:08:13 =============== sending =====================
1970-01-01 09:08:13 =============== receiving =====================
1970-01-01 09:08:21 send 64K
1970-01-01 09:08:21 receive 64K
1970-01-01 09:08:29 send 128K
1970-01-01 09:08:29 receive 128K
