7.10.1. 模块介绍¶
7.10.1.1. 术语定义¶
术语 |
定义 |
注释说明 |
|---|---|---|
SPI |
Serial Peripheral Interface |
串行外设接口 |
Dual SPI |
Dual Serial Peripheral Interface |
双路 SPI |
Quad SPI |
Quad Serial Peripheral Interface |
四路 SPI，又称 QSPI |
CPOL |
Clock polarity |
时钟极性 |
CPHA |
Clock phase |
时钟相位 |
7.10.1.2. 模块简介¶
SPI (Serial Peripheral Interface) 最初是 Motorola 提出的4线同步串行数据传输接口， 是一种高速、全双工的同步通信总线。由于其实现比较简单，没有专利限制等，因此在各种器件中得到广泛的应用。 SPI 总线是一种行业事实标准，并没有统一的标准化组织，不同厂商在实际应用中演化出多种工作模式。
SPI 总线接口的应用领域：
存储设备：Flash、SD、MMC、EEPROM 等
传感器：温度传感器、压力传感器等
ADC/DAC
Audio Codec
LCD 显示屏幕
触摸屏幕
RTC
数字电位计
游戏控制器等
Artinchip SPI 支持：
全双工、半双工模式
DMA 读写模式
CPU 读写模式
最高工作频率 100MHz

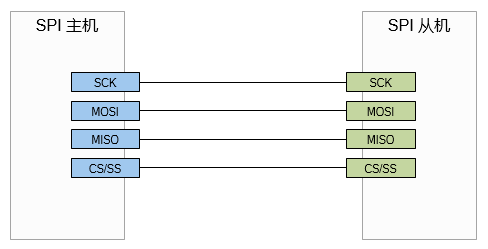

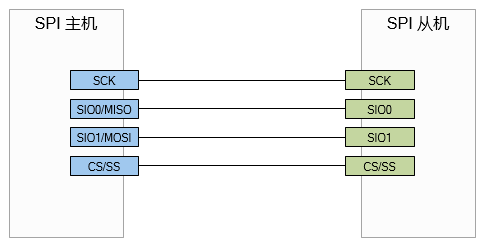

支持四线制模式：标准4线 SPI、DUAL SPI、QUAD SPI

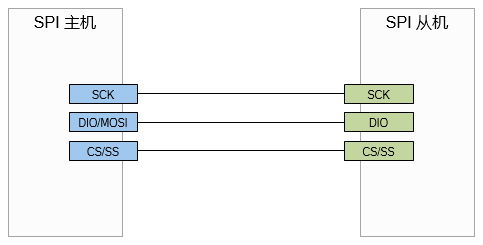

支持三线制模式
数据位传输的模式可配置，CPOL 和 CPHA

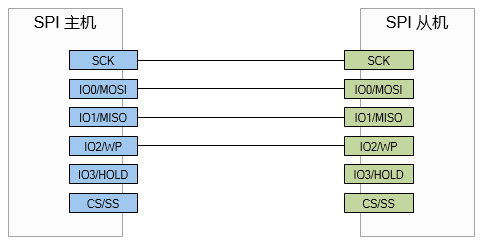

7.10.1.2.3. QUAD SPI¶
主机端的 MOSI 为 IO0, MISO 为 IO1, WP 为 IO2, HOLD 为 IO3，常用于 SPI Flash。
图 7.38 四线制 QUAD SPI¶
7.10.1.2.5. CPOL 与 CPHA¶
CPHA 是时钟相位，CPOL 是时钟极性，两者的不同组合是 SPI 数据传输的不同模式。
CPHA |
说明 |
|---|---|
0 |
数据采样在第1个边沿，数据发送在第2个边沿 |
1 |
数据采样在第2个边沿，数据发送在第1个边沿 |
CPOL |
说明 |
|---|---|
0 |
空闲状态时，SCK 为低电平 |
1 |
空闲状态时，SCK 为高电平 |
Mode |
值 |
说明 |
|---|---|---|
0 |
CPOL=0, CPHA=0 |
空闲时，SCK 处于低电平
数据采样在上升沿，下降沿保持
|
1 |
CPOL=0, CPHA=1 |
空闲时，SCK 处于高电平
数据采样在下降沿，上升沿保持
|
2 |
CPOL=1, CPHA=0 |
空闲时，SCK 处于低电平
数据采样在下降沿，上升沿保持
|
3 |
CPOL=1, CPHA=1 |
空闲时，SCK 处于高电平
数据采样在上升沿，下降沿保持
|
