7.9.2. 参数配置

7.9.2.1. 内核配置

在luban根目录下执行 make kernel-menuconfig，进入kernel的功能配置，按如下选择：

Linux
    Device Drivers
        Input device support
            [*] Touchscreens
                <*> Artinchip resistive touchscreen controller support

Linux
    Device Drivers
        Input device support
            <*> Event interface

注解

用户态需要获取Input事件，对此，内核需配置event接口，即Event interface需进行打开。

7.9.2.2. DTS参数配置

7.9.2.2.1. RTP自定义参数

RTP驱动支持从DTS中配置的完整参数，如下表：

参数名称	类型	取值范围	功能说明
aic,max-pressure	正整数	[1, 4095]	最大压感值，超过此值的坐标事件会被忽略
aic,x-plate	正整数	> 0	需要实测屏幕X方向的电阻，用于计算压感值
aic,y-plate	正整数	> 0	需要实测屏幕Y方向的电阻，用于计算压感值
aic,two-points	boolean	有 - 1，无 - 0	是否打开两点采样
aic,manual-mode	boolean	有 - 1，无 - 0	是否采用手动模式
aic,sample-period-ms	正整数	[1, 1000]	周期采样模式下的周期值，单位：ms
aic,fuzz	正整数	[1, 32]	对坐标变化模糊处理的半径值

不同的参数组合，可以让RTP工作在不同的采样模式，对应关系如下：

模式	子模式	采样点	需要用户配置的DTS参数	备注
手动 模式	无压感	XN, YN	manual-mode
	有压感	XN, YN, ZA	manual-mode, x-plate, y-plate
		XN, YN, ZA, ZB	manual-mode, x-plate
自动 模式	Auto1非周期	XN, YN	无
	Auto1周期		sample-period-ms
	Auto2非周期	XN, YN, ZA, ZB	x-plate	缺省模式
	Auto2周期		x-plate, sample-period-ms
	Auto3非周期	XN, XP, YN, YP ZA, ZB	x-plate, y-plate, two-points
	Auto3周期		x-plate, y-plate, two-points, sample-period-ms
	Auto4非周期	XN, XP, YN, YP ZA, ZB, ZC, ZD	x-plate, two-points
	Auto4周期		x-plate,two-points,sample-period-ms

上表中“DTS参数”按照规范每个参数名称签名都有个“aic,”前缀，为了简洁表格中有省略。

注解

1. 对于Auto2模式，如果用户配置了y-plate，ZB数据将驱动被忽略，压感计算 时采样公式2；

2. 基于实测数据，Auto2非周期模式 在性能上表现都比较平衡，所以DTS中会作为缺省配置。

7.9.2.2.2. D211的配置

common/d211.dtsi中的参数配置：

rtp: rtp@19252000 {
    compatible = "artinchip,aic-rtp-v1.0";
    reg = <0x0 0x19252000 0x0 0x1000>;
    interrupts-extended = <&plic0 93 IRQ_TYPE_LEVEL_HIGH>;
            clocks = <&cmu CLK_RTP>, <&cmu CLK_APB1>;
    clock-names = "rtp", "pclk";
    resets = <&rst RESET_RTP>;
};

xxx/board.dts中的参数配置：

&rtp {
    aic,max-pressure = <800>;
    aic,x-plate = <235>;
    pinctrl-names = "default";
    pinctrl-0 = <&rtp_pins>;
    status = "okay";
};

小技巧

1. 这里的配置选用了Auto2的Single Piont模式，所以只用到RTP驱动的部分参数。

2. x-plate和y-plate两个参数是要根据触摸屏的电阻实测值来定。

7.9.2.3. 触摸屏的电阻实测方法

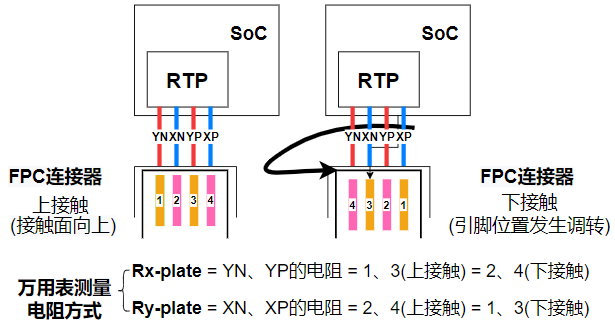

图 7.33 D211芯片测量触摸屏电阻值方法

小技巧

1. 原理图中触摸屏的四个引脚为PA11（YN）、PA10(XN)、PA09(YP)、PA08(XP)。

2. 测量过程中需根据电路原理图中rtp的引脚顺序，确定XN、XP、YN、YP在屏幕的位置。

7.9.2.4. 几款RTP屏幕的参数

这里记录测试过的几款屏幕参数，主要是X、Y方向的电阻值，对应DTS中的x-plate、y-plate：

屏型号	分辨率	板子类型	x-plate	y-plate	备注
LCD屏	800x480	per1	235	902
LVDS屏	1024x600	per1	702	236
