7.13.5. 设计说明¶

7.13.5.1. 源码说明¶

源代码位于：drivers/iio/adc/artinchip_psadc.c

7.13.5.2. 模块架构¶

IIO: 工业I/O，是Linux内核中专用于处理模数转换器（ADC）和数模转换器（DAC）的子系统，最初创建于2009年，提供了统一的框架来访问和控制各种类型的传感器，并且为用户态提供了标准的接口。

目前IIO支持的设备类型包括：ADC/DAC、加速度计、磁力计、陀螺仪、电流/电压测量芯片、压力传感器、温度传感器、湿度传感器、光传感器、压力传感器等。

整个IIO软件框架可抽象为下图：

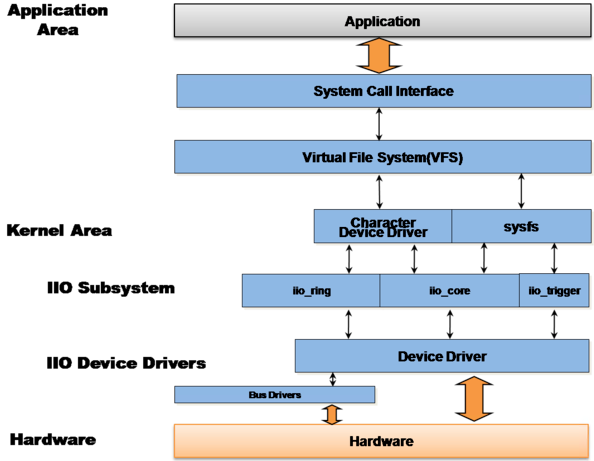

图 7.42 Linux IIO子系统架构图¶

IIO设备会提供字符设备（支持触发缓冲区）和Sysfs节点作为用户态的访问接口；
一般情况下，每个通道对应一个sysfs节点文件；
用户空间的设备文件名举例：
- /sys/bus/iio/iio:deviceX/
- /dev/iio:deviceX

7.13.5.3. 关键流程设计¶

7.13.5.3.1. 初始化流程¶

PSADC 模块完全遵循platform_driver的通用初始化流程，申请regs资源、clk、reset，还需要注册一个iio设备，使用iio子系统提供的注册接口iio_device_register()：

#define iio_device_register(indio_dev) \
    __iio_device_register((indio_dev), THIS_MODULE)

参数indio_dev是一个struct iio_dev类型的指针，其中关键信息有：设备名称、通道数目、一组iio的操作集(struct iio_info)、通道配置信息等。在iio_info中，我们暂时只实现了一个read接口：

static const struct iio_info aic_psadc_iio_info = {
    .read_raw = aic_psadc_read_raw,
};

7.13.5.3.2. 中断处理流程¶

PSADC支持使用中断方式来读取数据，这样避免软件去做等待处理。

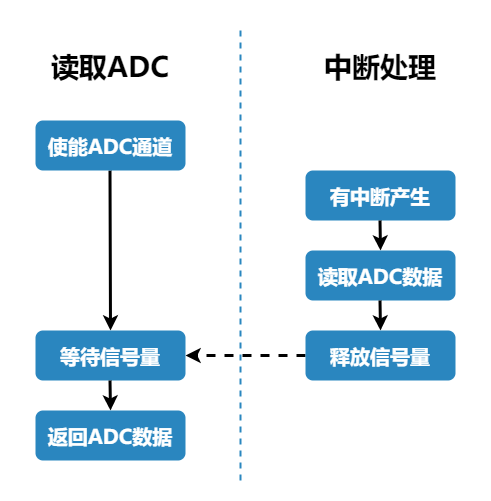

图 7.43 PSADC 非周期模式的数据采集流程¶

对于非周期模式：当用户层触发read_raw()接口，就会启动一次硬件去读数据
当硬件准备好数据，会产生一个中断
在中断处理函数中，用INT Flag来区分是哪个通道有数据，逐个通道扫描将数据读出，会缓存到一个全局变量中

7.13.5.4. 数据结构设计¶

7.13.5.4.1. aic_psadc_data¶

记录各个通道的数据信息：

struct aic_psadc_data {
    int             num_bits;
    const struct iio_chan_spec  *channels;
    int             num_channels;
    u32             fifo_depth[AIC_PSADC_MAX_CH];
};

7.13.5.4.2. aic_psadc_ch¶

记录各个通道的配置信息：

struct aic_psadc_ch {
    u32 id;
    bool available;
    enum aic_psadc_mode mode;
    u16 latest_data;
    struct completion complete;
};

7.13.5.4.3. aic_psadc_dev¶

管理PSADC控制器的设备资源：

struct aic_psadc_dev {
    struct platform_device      *pdev;
    void __iomem                *regs;
    struct clk                  *clk;
    struct reset_control        *rst;
    u32                         irq;
    u32                         pclk_rate;

    struct aic_psadc_ch         chan[AIC_PSADC_MAX_CH];
    const struct aic_psadc_data *data;
};

7.13.5.5. 接口设计¶

7.13.5.5.1. aic_psadc_read_raw¶

函数原型	static int aic_psadc_read_raw(struct iio_dev iodev, struct iio_chan_spec const chan, int val, int val2, long mask)
功能说明	读取一个ADC通道的当前数据
参数定义	iodev - 指向一个iio设备 chan - 当前ADC通道的配置信息 val - 用于保存读取到的数据 val2 - 用于保存读取到的数据，用于和val做数据组合，部分mask类型需要 mask - 数据类型
返回值	0，成功； < 0，失败
注意事项
