7.2.5. 设计说明¶

7.2.5.1. 源码说明¶

CIR模块的源码位于：linux-5.10/drivers/media/rc/artinchip-cir.c

7.2.5.2. 模块架构¶

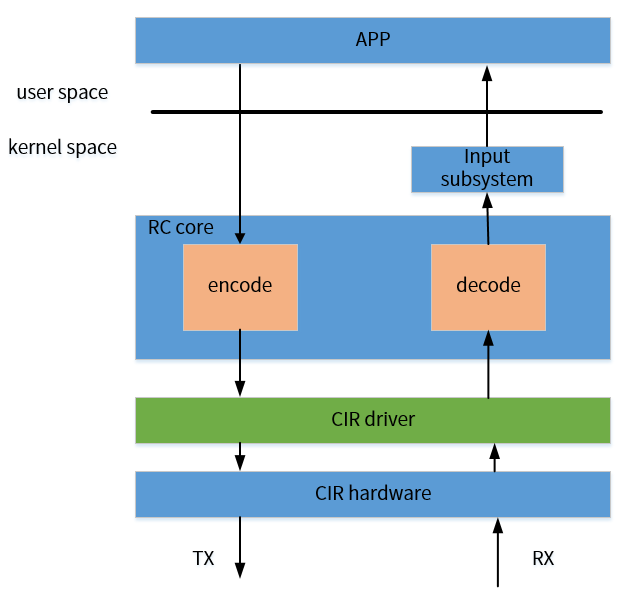

linux内核中rc的基本框架如下图所示：

红外信号的编码和解码工作由内核负责完成。在完成编码后，应用层需要发送的信号被编码为一系列的带有宽度的高低电平（pulse/space），CIR driver在发送端就是需要将这一系列的pulse/space写入发送FIFO，发送出去。在接收红外信号时，CIR driver需要将接收到的一系列高低电平送入到rc core进行解码，最终将解码得到的scancode和keycode反馈到输入子系统，最终送给app程序完成红外信号的接收。所以，CIR驱动的主要任务有：

将编码得到的高低电平信号以游码的形式写入TX-FIFO，发送红外信号
将CIR模块接收的RX-FIFO中的游码正确表示为高低电平的形式，相邻的高电平或低电平需要进行合并。
根据用户空间传递的红外参数，对CIR的底层寄存器进行配置，如配置载波频率，配置占空比等

由于红外信号的数据量都很少，所以在红外信号的发送端，一般是利用循环将所有的数据一次性全部发送出去，而不会采用中断或DMA的方式。在红外信号的接收端，一般是采用中断的方式进行数据的接收，在接收完成后，调用相应的解码函数进行解码。CIR模块可以支持任何的红外协议，对不同红外协议的支持可以通过对载波配置寄存器的设置来实现。CIR驱动中默认配置的是支持NEC协议。

7.2.5.3. 关键流程设计¶

7.2.5.3.1. 初始化流程¶

CIR模块的初始化流程如下：

释放clock和reset信号
调用rc_allocate_device为rc_dev结构体分配空间
设置载波的占空比为33%。读取dts中linux,rc-map-name的属性值。若为空，则默认使用内核中的空表
注册红外设备
读取dts中的rx-level属性值，设置RX空闲时的状态
设置噪声阈值，激活阈值，空闲阈值等底层配置
设置载波配置寄存器，驱动中默认配置的是38K载波(NEC协议)
使能CIR中断，发送器，接收器

7.2.5.3.2. 中断处理流程¶

CIR模块使能RX的溢出中断、RXFIFO可用中断、接收完成中断。

中断执行流程如下：

读取中断状态寄存器和接收状态寄存器
清空所有中断标志位
若为RXFIFO可用中断或接收完成中断，判断RXFIFO是否为空，非空则读取RXFIFO中数据个数，并逐个从RXFIFO中读取数据。若不是这两个中断，则跳转到5
将每次从RXFIFO中读出的游码解析为正确的高低电平宽度，并调用ir_raw_event_store_with_filter将解析后的数据存储到kfifo中
若为接收溢出中断，则调用ir_raw_event_reset，清空kfifo中的数据
若为接收完成中断，此处以完成对所有数据的接收，调用ir_raw_event_handle开始解码

7.2.5.4. 数据结构设计¶

struct aic_ir {
    spinlock_t      ir_lock;
    struct rc_dev   *rc;
    void __iomem    *base;
    struct clk      *clk;
    struct reset_control *rst;
    const char      *map_name;        /*CIR模块使用的keycode-scancode映射表*/
    unsigned int    tx_duty;      /*发送红外信号时的占空比*/
    int             irq;
    u32             rx_level;             /*指示空闲状态下RX的电平状态*/
    u8              rx_flag;              /*指示RXFIFO中是否已接收到数据*/
};

7.2.5.5. 接口设计¶

7.2.5.5.1. aic_set_rx_carrier_range¶

函数原型	static int aic_set_rx_carrier_range(struct rc_dev *rcdev, u32 min, u32 max)
功能说明	设置CIR模块接收器的采样频率
参数定义	rcdev：指向红外设备的指针 min：设置的采样频率最小值 max：设置的采样频率最大值
返回值	执行成功返回0
注意事项

7.2.5.5.2. aic_set_tx_duty_cycle¶

函数原型	static int aic_set_tx_duty_cycle(struct rc_dev *rcdev, u32 duty_cycle)
功能说明	设置CIR模块发送红外信号的占空比
参数定义	rcdev：指向红外设备的指针 duty_cycle：需要设置的占空比
返回值	执行成功返回0
注意事项

7.2.5.5.3. aic_set_tx_carrier¶

函数原型	static int aic_set_tx_carrier(struct rc_dev *rcdev, u32 carrier)
功能说明	设置CIR模块发送信号的载波频率
参数定义	rcdev：指向红外设备的指针 carrier：需要设置的载波频率大小
返回值	执行成功返回0
注意事项

7.2.5.5.4. aic_tx_ir¶

函数原型	static int aic_tx_ir(struct rc_dev rcdev, unsigned int txbuf, unsigned int count)
功能说明	CIR模块发送红外信号的函数
参数定义	rcdev：指向红外设备的指针 txbuf：需要发送的红外信号的缓存 count：需要发送的红外信号在缓存中的个数
返回值	执行成功返回0
注意事项
