11.7. 示例程序

11.7.1. LVGL

11.7.1.1. 编译

如果要运行 LVGL demo， 需要在 luban 系统通过 “make m” 命令打开 luban 配置界面：

ArtInChip packages
    Sample code
        [*] test-lvgl  --->

需要的三方库会自动加载和编译

11.7.1.2. 运行

  • 自动运行：脚本为 /etc/init.d/S00lvgl

  • 手工运行：/usr/local/bin/test_lvgl

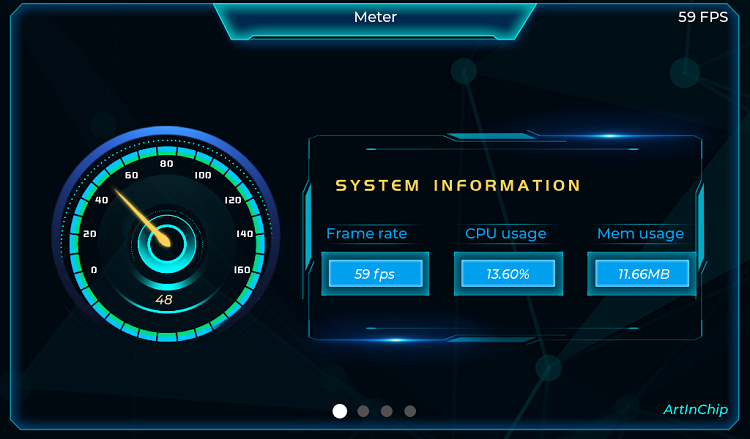

11.7.1.3. 界面

../../_images/test-lvgl.png

11.7.1.4. 注意问题

  • test-lvgl 默认的 UI 界面为 1024x600，不会自适应屏幕大小

  • test-lvgl 默认需要双buffer，因此在board.dts 中要按 高度 x 2 配置

&fb0 {
    height-virtual = <1200>;            //600 x 2
    port {
        fb0_out: endpoint {
            remote-endpoint = <&de0_in>;
        };
    };
};

11.7.2. QT

11.7.2.1. 编译

如果要运行 QT demo， 需要在 luban 系统通过 “make m” 命令打开 luban 配置界面：

ArtInChip packages
    Launchers
        [*] qtlauncher  --->
            [*]   use GE to render image (NEW)
            [*]   small memory device (NEW)

需要的三方库如 QT 会自动加载和编译

11.7.2.2. 运行

  • 自动运行：脚本为 /etc/init.d/S99qtlauncher

  • 手工运行：

export LD_LIBRARY_PATH=/usr/local/lib:$LD_LIBRARY_PATH
export TSLIB_FBDEVICE=/dev/fb0
export POINTERCAL_CALIBFILE=/etc/pointercal
export TSLIB_CONSOLEDEVICE=none
export TSLIB_TSDEVICE=/dev/input/event0
export TSLIB_PLUGINDIR=/usr/lib/ts
export QWS_MOUSE_PROTO=tslib:/dev/input/event0
/usr/local/launcher/qtlauncher -qws

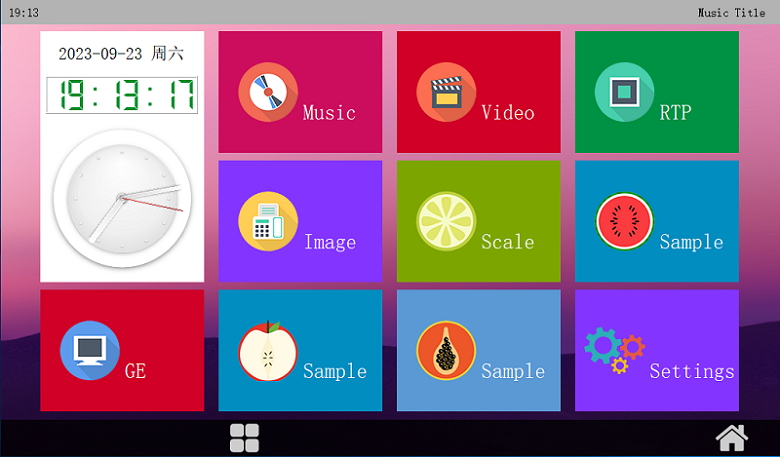

11.7.2.3. 界面

../../_images/qtlauncher.png

11.7.2.4. 注意问题

qtlancher 应用比较大，因此需要调整 root 分区到64M， 参考 存储章节说明

11.7.3. Samples

为了方便使用，Luban 开发了一些模块的使用示例，可以通过 “make m” 命令打开 luban 配置界面进行设置：

ArtInChip packages
    Sample code
        [*] test-mtop
        [*] test-ce
        [*] test-dma-buf
        [ ] test-dvp
        [*] test-fb
        [*] test-lvgl
        [*] test-touchscreen
        [*] test-uart
        [*] test-watchdog
        [ ] test-libmad
        [*] test-clock
        [*] test-keyadc
        [*] reg-dump
        [*] test-gpio
        [*] test-can
        [*] test-eth
        [*] test-audio
