3.11.1. AIC 启动镜像格式

ArtInChip BROM 所使用的启动镜像格式。

表 3.15 AIC启动镜像格式

数据区域	数据分块	字段	字节	描述
Signed Area	Block1 (256B)	Magic	4	特征字符串，固定为 ”AIC ”
		Checksum	4	32 bit 累加和校验的校验值。安全启动方案设为0.
		Header version	4	本文件头结构的版本号，当前版本为v1.0: 0x00010001
		Image length	4	从文件开头到结束的总数据长度
		Firmware version	4	固件版本号，不同版本之间应单调递增
		Loader length	4	第一级引导程序的有效数据的长度，不包括填充数据
		Load address	4	镜像数据加载到内存的目标地址
		Entry point	4	第一级引导程序的可执行代码入口地址
		Signature algorithm	4	0：没有签名，仅计算Checksum；1：RSA-2048；
		Encryption algorithm	4	0：固件不加密；1：AES-128-CBC 加密
		Signature result offset	4	数字签名数据区域的偏移，从文件头开始计算
		Signature result length	4	数字签名的长度
		Signature key offset	4	RSA 公钥数据区域的偏移
		Signature key length	4	RSA 公钥数据的长度
		IV data offset	4	AES-CBC IV数据区域的偏移
		IV data length	4	IV 的长度
		Private data offset	4	第一级引导程序私有数据区域的偏移
		Private data length	4	第一级引导程序私有数据区域的长度
		PBP offset	4	PBP 数据区域的偏移
		PBP length	4	PBP 数据的长度
		Padding	176	填充，使得头部刚好 256 字节
	Block2	Loader binary data	X	第一级引导程序的保存区域
		Padding	X	增加填充，使得 256 字节对齐
	Block3	Private data area	X	存放镜像代码中可能使用的私有数据。
		Signature key area	X	存放 RSA 公钥，DER 格式的密钥文件。应4字节对齐。
		IV data area	16	存放 AES IV 数据，16字节。应4字节对齐。
		PBP area	X	存放 PBP 程序。应16字节对齐。
		Padding	X	填充，使得 256 byte 对齐，方便计算数字签名
	Block4	Signature result area	256	前面所有内容的数字签名

对于 NAND，在保存第一级引导程序的时候，还会在每个 NAND Block 的第一个 Page 生成 Page Table。Page Table 的作用是用于快速索引镜像数据所在的不同备份 Page 地址。

表 3.16 NAND Page Table 格式

Index	Content (20 Bytes)
0	Magic(4 Bytes)	Count(4 Bytes)	Padding (12 Bytes)
1	PA(4 Bytes) (Backup 0)	PA(4 Bytes) (Backup 1)	PA(4 Bytes) (Backup 2)	PA(4 Bytes) (Backup 3)	Checksum (4 Bytes)
2	PA(4 Bytes) (Backup 0)	PA(4 Bytes) (Backup 1)	PA(4 Bytes) (Backup 2)	PA(4 Bytes) (Backup 3)	Checksum (4 Bytes)
…	…	…	…	…	…

Magic 开头的 20 字节，是 Page Table 的头信息，其中 Magic 的值固定为 “AICP”， Count 表示 BootLoader 的数据被分为几个 Page 进行保存。

从 Index 1 表示 BootLoader 的第一个 Page 数据有4个备份，被分别存放在对应 PA(Page address) 所指的 NAND Page 中，Checksum 值是该 Page 数据的校验值。

3.11.2. 烧录镜像格式

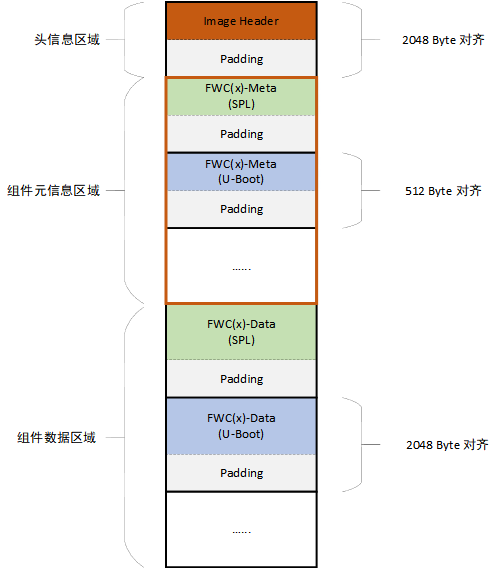

Artinchip 的烧录镜像文件由组件(FirmWare Component) 以及对应的组件元信息组成。 数据分布如下图所示。

图 3.5 烧录镜像格式

其中一些需要打包的数据文件，都被当做组件(FWC)进行处理，包括 SPL，U-Boot，Kernel，DTB 等数据。

Image Header 的具体格式如下：

struct artinchip_fw_hdr{
    char magic[8];      // 固定为 "AIC.FW"
    char platform[64];  // 该镜像文件适用的芯片平台
    char product[64];   // 该镜像文件适用的产品型号
    char version[64];   // 该镜像的版本
    char media_type[64];// 该镜像文件可烧录的存储介质
    u32  media_dev_id;  // 该镜像文件可烧录的存储介质 ID
    u8   nand_id[64];   // 当存储介质为 NAND 时，适用的 NAND ID
    u32  meta_offset;   // FWC Meta Area start offset
    u32  meta_size;     // FWC Meta Area size
    u32  file_offset;   // FWC File data Area start offset
    u32  file_size;     // FWC File data Area size
    u8 padding[];       // Pad to 2048
};

FWC Meta 的格式如下：

struct artinchip_fwc_meta {
    char magic[8];      // 固定为 "META"
    char name[64];      // 对应组件的名字
    char partition[64]; // 该组件要烧录的分区名字
    u32  offset;        // 该组件数据在镜像文件中的偏移
    u32  size;          // 该组件数据的大小
    u32  crc32;         // 该组件数据的CRC32校验值
    u32  ram;           // 当组件要下载到平台 RAM 时，要下载的地址
    char attr[64]       // 该组件的属性，字符串表示
    u8 padding[296];    // Pad to 512
};
