3.12.4. 烧录器烧录

这里烧录器所采用的型号为硕飞 SP328， 下文将对 D211 平台的镜像烧录做一个使用说明， 更多使用方法可参考官方使用文档以及软件使用文档。

软件使用文档可直接启动SOFI SP32软件后点击软件菜单 [帮助] - [查看帮助] 进行阅读。

3.12.4.1. 编译配置

对于 NAND 烧录镜像制作，需要设置 ROOTFS 为 UBI 文件格式，设置方法是通过 make menuconfig 打开配置界面配置项 BR2_TARGET_ROOTFS_UBI 。

Filesystem images  --->
        RootFS images  --->
            [*] ubi image containing an ubifs root filesystem
            [ ]   Use custom config file
            ()    Additional ubinize options

注意

该配置仅对于使用 NAND 且用到 UBI 文件系统时需要开启，其它情况无需关注。

3.12.4.2. 操作步骤

3.12.4.2.1. 准备镜像

编译完成后在编译输出目录(images)下找到烧录器烧录所使用到的镜像，例如 d211_demo100_nand_page_2k_block_128k_v1.0.0.bin

3.12.4.2.2. 新建项目

烧录器具有自动识别芯片的功能，点击软件菜单 [芯片] - [识别芯片型号]，选择芯片类型然后点击开始检测，若识别失败，则手动选择芯片型号。

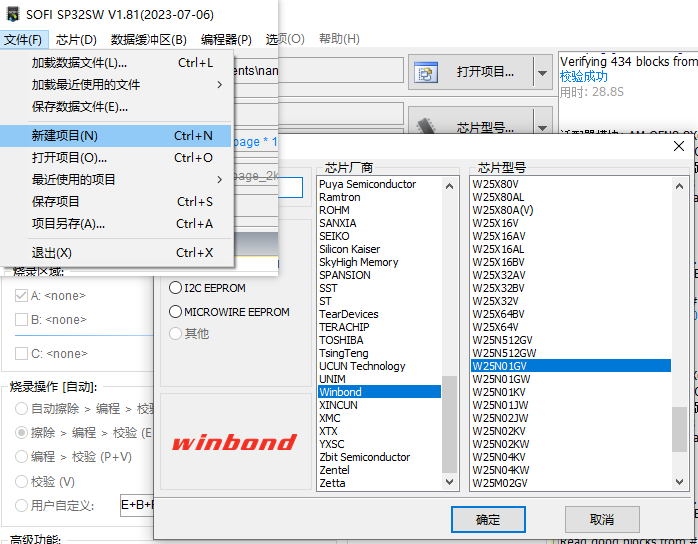

点击软件菜单 [文件] - [新建项目] , 软件将弹出芯片型号选择对话框, 请根据芯片型号选择匹配的型号;

../../../_images/burner_make_new_project.png

图 3.10 新建项目

3.12.4.2.3. 加载烧录数据

点击按钮 ”加载数据…“，选择前面准备好要烧录的镜像文件。

../../../_images/burner_load_file.png

图 3.11 加载烧录文件

3.12.4.2.4. 项目设置

在 项目设置 页，进行如下设置：

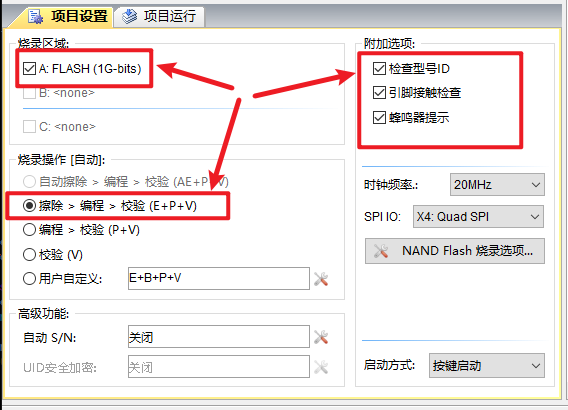

../../../_images/burner_project_setting.png

图 3.12 项目设置

3.12.4.2.5. NAND Flash 烧录设置

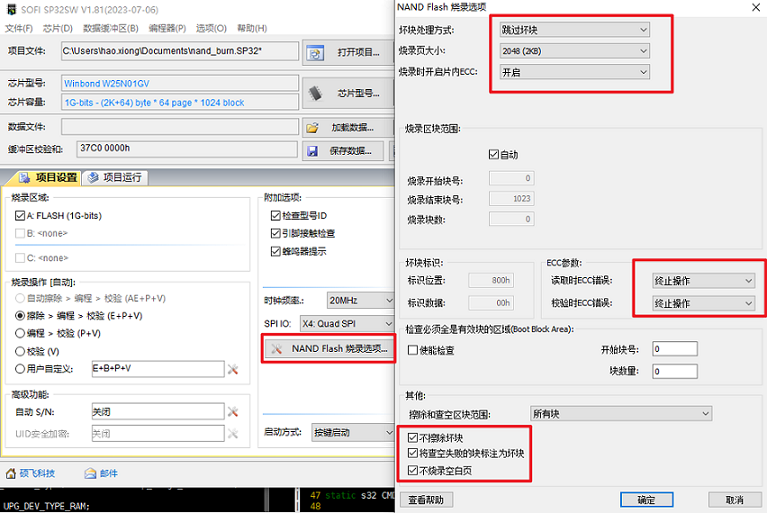

该配置仅 NAND 烧录需要配置，点击按钮 ”NAND Flash 烧录选项”，进行如下设置

../../../_images/burner_project_nand_setting.png

图 3.13 NAND Flash 烧录设置

3.12.4.2.6. 项目运行(烧录操作)

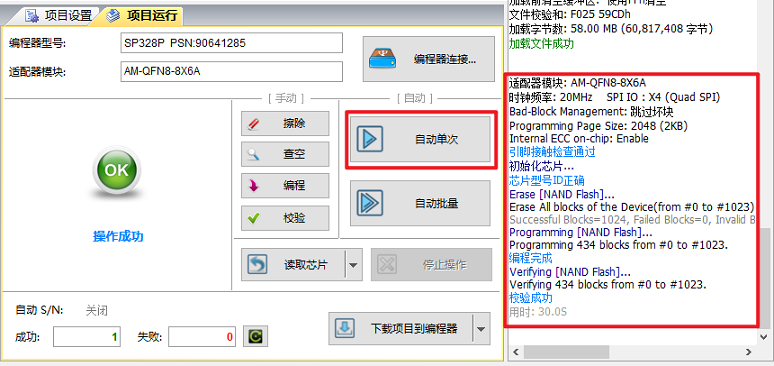

点击按钮 “自动单次” 即可开始烧录，右侧会显示烧录信息。烧录完成后，即可取下芯片焊接至对应平台进行上电验证。

../../../_images/burner_project_run.png

图 3.14 项目运行

3.12.4.3. 分区烧录模式

分区烧录模式，仅 NAND Flash 烧录设置有所不用, 其它操作步骤不变。

3.12.4.3.1. 导入分区表

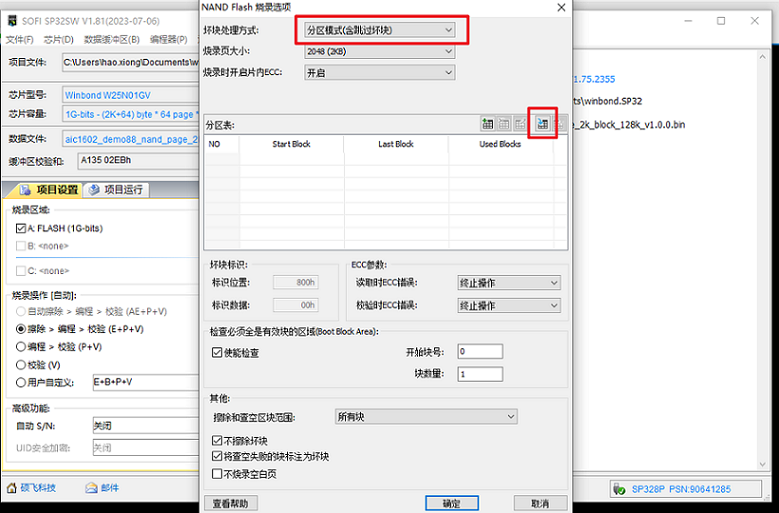

点击按钮 ”NAND Flash 烧录选项”，坏块处理方式选择分区模式，点击图标选择输出目录(images)下 image_part_table.bin 文件，完成分区表导入。

../../../_images/burner_project_import_part_table.png

图 3.15 导入分区表
