3.12.1. AICUPG 烧录

ArtInChip 平台支持通过 USB 进行裸机烧录的功能。通常情况下，该功能在 BROM 阶段通过检测特定按键的方式，或者启动失败时进入。

完整的升级过程分为两个阶段：

  • BROM 阶段

    仅支持下载数据和组件到 SRAM/DRAM，以及执行下载的组件。不支持烧录组件到存储介质。

  • U-Boot 阶段

    支持从主机端下载数据和组件，并且支持将组件烧录到指定的存储介质。

目前的实现流程是先下载 SPL 组件到 SRAM 并执行，对 DRAM 进行初始化；然后下载 U-Boot 到 DRAM 并执行，进入 U-Boot AICUPG 升级模式。

3.12.1.1. 基本协议

AICUPG 镜像升级和烧录功能使用自定义的通信协议，该通信协议基于 USB Bulk 传输进行了自定义扩展。

从协议层次架构上看，通信协议分为两层，分别为：

  • 传输层

  • 应用层

如 图 3.6 和 图 3.7 所示。

../../../_images/aic_usb_data_packet_1.png

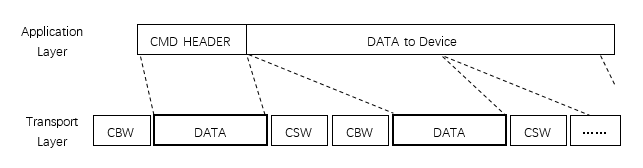

图 3.6 通信协议：主机发送

../../../_images/aic_usb_data_packet_2.png

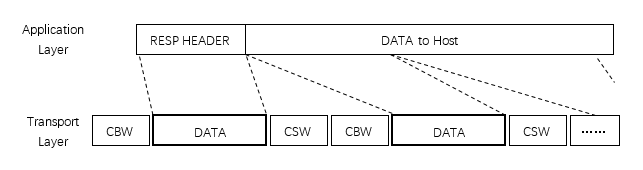

图 3.7 通信协议：主机接收

USB Bulk 传输协议仅定义了 Bulk 传输的基本行为和数据格式，其他具体应用协议可以在其基础之上进行扩展。

AICUPG 的传输层对 USB Bulk 的 CBW(Command Block Wrapper) 中自定义的命令数据块(Command Block) 部分进行了扩展定义，实现了WRITE/READ 两个基本操作命令。具体如 表 3.18 中 bCommand 所示。WRITE 操作用于主机发送数据包，READ 操作用于主机读取数据包。 每个数据包的最大长度为 4KB。

表 3.18 CBW 扩展定义

域

字节

说明

dCBWSignature

0 ~ 3

魔数，标识 CBW 数据包，值为 “USBC”

dCBWTag

4 ~ 7

CBW 包的编号

dCBWDataTransferLength

8 ~ 11

CBW 之后紧跟的传输数据长度

bmCBWFlags

12

0x00：数据传输方向为主机到设备

0x80：数据传输方向为设备到主机

bCBWLUN

13

没有使用，可忽略

bCBWCBLength

14

CBW 命令块有效长度，这里固定为 0x01

bCommand

15

0x01: WRITE 表示写操作

0x02: READ 表示读操作

Reserved

16 ~ 30

AICUPG 应用层协议中，对 CMD HEADER 和 RESP HEADER 定义如下表所示。

表 3.19 CMD HEADER 数据格式

域

字节

说明

dMagic

0 ~ 3

魔数，值为 “UPGC”

bProtocol

4

自定义协议类型

0x01: USB 升级协议

bVersion

5

自定义协议的版本

0x01: Version 1

bCommand

6

命令控制字

Reserved

7

dDataLength

8 ~ 11

CMD HEADER 之后传输给设备的数据长度

dCheckSum

12 ~ 15

CMD HEADER 前 12 字节 32-bit Checksum
表 3.20 RESP HEADER 数据格式

域

字节

说明

dMagic

0 ~ 3

魔数，值为 “UPGR”

bProtocol

4

自定义协议类型

0x01: USB 升级协议

bVersion

5

自定义协议的版本

0x01: Version 1

bRespCommand

6

所响应的命令

bStatus

7

命令执行状态

0x00: OK

0x01: Failed

dDataLength

8 ~ 11

RESP HEADER 之后传输的数据长度

dCheckSum

12 ~ 15

RESP HEADER 前 12 字节 32-bit Checksum

应用层协议定义了下列用于镜像升级的命令。

表 3.21 镜像升级所用的命令

命令

值

说明

GET_HWINFO

0x00

获取硬件相关信息

SET_FWC_META

0x10

发送组件(Firmware Component)的描述信息

GET_BLOCK_SIZE

0x11

获取传输的数据块大小， 发送的有效数据须以该块大小为单位

SEND_FWC_DATA

0x12

发送组件数据

GET_FWC_CRC

0x13

获取设备端对所接收数据计算的CRC值， 以确认传输是否出错

GET_FWC_BURN_RESULT

0x14

获取组件烧录后，设备端的校验结果

GET_FWC_RUN_RESULT

0x15

获取组件在运行之后的返回结果

3.12.1.2. Gadget 实现

../../../_images/aic_usb_impl_framework.png

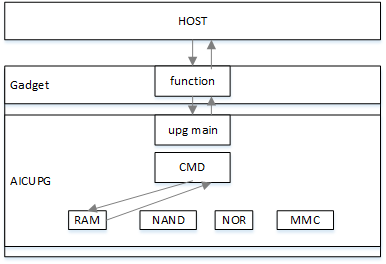

图 3.8 Gadget 实现框架图

USB 升级过程中，平台端是一个 USB 设备，因此在 U-Boot 中需要实现对应的 Gadget， 在 Gadget 中实现对相应的 USB 命令进行处理。

U-Boot 的 USB 驱动框架支持实现自定义的 Gadget 设备，只需按照框架定义的方式实现相应函数， 并且提供相应的描述符信息即可。Gadget 实现的源码在：

  • drivers/usb/gadget/f_aicupgusb.c

Gadget 设备通过下面的宏进行 Declare:

DECLARE_GADGET_BIND_CALLBACK(usb_dnl_aicupg, aicupg_add);

Gadget 描述符中相关的 Vendor ID 和 Product Number 则由 Kconfig 配置：

  • CONFIG_USB_GADGET_VENDOR_NUM

    0x33C3 ArtInChip 的专有 Vendor ID

  • CONFIG_USB_GADGET_PRODUCT_NUM

    0x6677 字符串 “fw” 的 ASCII 码值，表示专门用于镜像升级的 ID

Gadget 实现的接口函数有:

f_upg->usb_function.name = "f_aicupg";
f_upg->usb_function.bind = aicupg_bind;
f_upg->usb_function.unbind = aicupg_unbind;
f_upg->usb_function.set_alt = aicupg_set_alt;
f_upg->usb_function.disable = aicupg_disable;
f_upg->usb_function.strings = aicupg_strings;

Gadget 层 USB 数据输入输出函数为:

void aicupg_trans_layer_read_pkt(struct usb_ep *in_ep,
                                 struct usb_request *in_req);
void aicupg_trans_layer_write_pkt(struct usb_ep *out_ep,
                                  struct usb_request *out_req);

具体命令的处理代码实现在：

  • arch/arm/mach-artinchip/aicupg

Gadget 层通过下面的接口与 aicupg 库进行交互:

s32 aicupg_data_packet_read(u8 *data, s32 len);
s32 aicupg_data_packet_write(u8 *data, s32 len);

3.12.1.3. 初始化流程

U-Boot 中新增了用于镜像升级的命令 aicupg ，可以通过该命令手动进入升级模式， 或者 env.txt 启动脚本中通过检测启动设备信息，在启动过程中主动进入升级模式。

该命令的源码实现在 cmd/aicupg.c

USB 升级的初始化从执行下列命令开始

aicupg usb 0

具体流程：

do_aicupg(); // cmd/aicupg.c
|-> do_usb_protocol_upg(intf); // cmd/aicupg.c
    |-> usb_gadget_initialize(intf); // drivers/usb/gadget/udc/udc-uclass.c
    |-> g_dnl_register("usb_dnl_aicupg"); // drivers/usb/gadget/g_dnl.c
    |
    |   // 接下进入循环，不停调用下面的函数进行数据处理
    |-> usb_gadget_handle_interrupts(intf);

此处注册的 “usb_dnl_aicupg” 即为 f_aicupgusb.c 中实现的 Gadget。 通过注册添加 Gadget 到系统之后，即可循环检查和处理 USB 数据。

3.12.1.4. 工作流程

主机端在制作用于烧录的镜像时，根据 image_cfg.json 的配置，为每一个组件生成 meta 信息，然后按照 image_cfg.json 中的顺序将组件打包为一个镜像文件。

升级的过程使用下列命令，按顺序将镜像文件中的组件，逐个发送给设备端：

表 3.22 镜像升级所用的命令

顺序

命令

说明

1

GET_HWINFO

获取当前状态

2

SET_FWC_META

发送 Meta 数据

3

GET_BLOCK_SIZE

获取发送数据的对齐大小

4

SEND_FWC_DATA

发送组件数据

5

GET_FWC_CRC

获取设备端计算的 CRC 值

6

GET_FWC_BURN_RESULT

检查烧录是否成功

7

GET_FWC_RUN_RESULT

对于烧录的组件，该命令总是返回 1

组件发送的顺序如 图 3.9 所示。

../../../_images/aic_usb_fwc_order.png

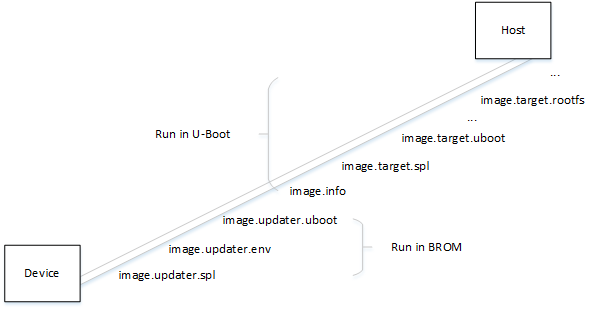

图 3.9 组件发送顺序示意图

U-Boot 阶段的升级过程包括两个阶段：

  • 获取关于升级镜像的基本信息

    一个平台可能支持多个存储介质。升级开始时，平台端首先需要知道本次升级需要烧录的目标存储介质， 这样 U-Boot 才能提前做好相应驱动的初始化。

  • 下载和烧录所有的组件

    主机按顺序发送组件数据，U-Boot 将数据烧录到指定的分区/位置。

第一个阶段中，U-Boot 通过接收和解析名为 image.info 的组件数据，来获取本次升级要烧录的存储介质信息。 下面是交互过程中 SEND_FWC_DATA 的写数据流程:

aicupg_data_packet_write(data, len);
|   // arch/arm/mach-artinchip/aicupg/upg_main.c
|-> cmd = get_current_command();
    |-> CMD_SEND_FWC_DATA_write_input_data();
        |   // arch/arm/mach-artinchip/aicupg/fwc_cmd.c
        |-> ram_fwc_data_write(fwc, buf, len);
            // arch/arm/mach-artinchip/aicupg/ram_fwc.c

第二个阶段中，U-Boot 接收组件数据，并且烧录到具体的存储介质。以 NAND 为例，数据接收流程如下：

aicupg_data_packet_write(data, len);
|   // arch/arm/mach-artinchip/aicupg/upg_main.c
|-> cmd = get_current_command();
    |-> CMD_SEND_FWC_DATA_write_input_data();
        |   // arch/arm/mach-artinchip/aicupg/fwc_cmd.c
        |-> nand_fwc_data_write(fwc, buf, len);
            |   // arch/arm/mach-artinchip/aicupg/nand_fwc.c
            |-> nand_fwc_mtd_writer(fwc, buf, len);
                |-> mtd_write(mtd, offs, len, &retlen, buf);

3.12.1.5. 注意事项

在打包镜像前，需要确保 target/<IC>/<Board> 目录下的 image_cfg.json 文件中 device_id 与存储介质所使用的控制器 id 所对应。

例如 eMMC 存储介质使用的控制器为 SDMC0，则应该将 device_id 的值设为0， 如果 eMMC 存储介质所使用的控制器为 SDMC1，则应该将 device_id 设为1。
