3.2. 启动参数¶

了解启动参数，首先要了解启动流程。启动流程包含正常启动、烧录启动。每种启动过程都包含几种跳转，每一种跳转都会有相应的参数传递。

3.2.1. 正常启动流程¶

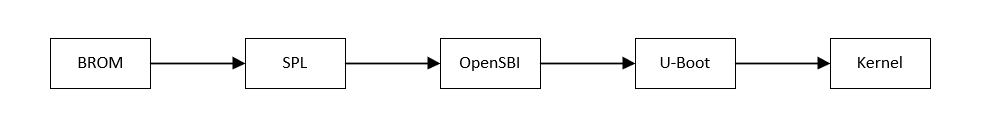

图 3.1 正常启动过程中的跳转¶

正常启动过程详细介绍：

BROM 根据启动方式去定位 SPL 位置，初始化对应非易失性存储器，加载 SPL 到 SRAM 上，BROM 运行在 M-Mode；

SPL 被执行；

SPL PBP 部分代码初始化 DRAM，之后初始化非易失性存储器；

SPL 加载u-boot.itb(包含 OpenSBI,U-Boot,DTB)到 DRAM；

OpenSBI被执行，切换到S-Mode；

U-Boot 被执行；

U-Boot加载设备树DTB，环境变量ENV;

U-Boot加载Kernel，DTB到DRAM；

Kernel被执行，加载DTB；

Rootfs被执行，切换到U-Mode,整个系统启动完成;

3.2.2. 烧录启动流程¶

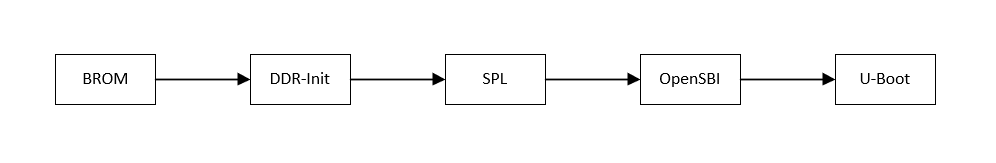

图 3.2 烧录启动过程中的跳转¶

烧录启动过程详细介绍：

配置烧录启动方式，BROM 通过 usb-otg 加载 DDR-Init 到 SRAM 上；

DDR-Init 被执行，初始化 DRAM；

返回 BROM；

BROM 通过 usb-otg 加载 ENV 到 DRAM；

BROM 通过 usb-otg 加载 u-boot.itb(包含OpenSBI,U-Boot,DTB)到 DRAM；

BROM 通过 usb-otg 加载 SPL 到 DRAM；

SPL 被执行；

SPL PBP 部分 SPL 代码初始化 DRAM,此阶段会检查 DRAM 是否已经被初始化，是则跳过；

OpenSBI 被执行，切换到 S-Mode；

U-Boot 被执行；

U-Boot 加载设备树 DTB，环境变量 ENV（确定了程序烧录目的非易失性存储器）;

U-Boot 进入到烧录模式，对目的非易失性存储器进行分区格式化，通过 usb-otg 加载烧录程序；

注解

烧录通过 U-Boot 实现，前面的过程都是在为 U-Boot 程序运行做准备。

在上述各种跳转中，都会附带一些启动参数，用于将当前一级程序的信息传递给下一级程序，辅助下一级程序的执行。

3.2.3. BROM 传递的参数¶

BROM 跳转到 SPL 时传递的参数如表 3.7 所示。

表 3.7 BROM 传递的参数¶
参数名称	寄存器	说明
boot device	a0,bit[3:0]	启动的存储介质 ID
boot reason	a0,bit[7:4]	启动的原因，如：冷启动、热启动
image id	a0,bit[11:8]	使用的备份镜像 ID

OpenSBI 跳转到 U-Boot 时传递的参数如表 3.8 所示。

表 3.8 OpenSBI 传递的参数¶
参数名称	寄存器	说明
boot device	a3,bit[3:0]	启动的存储介质 ID
boot reason	a3,bit[7:4]	启动的原因，如：冷启动、热启动
image id	a3,bit[11:8]	使用的备份镜像 ID

传递参数结构体定义如下，具体实现可参考 arch/riscv/include/asm/arch-artinchip/boot_param.h

union boot_params {
    /*
    * Save registers. Later's code use these register value to:
    * 1. Get parameters from previous boot stage
    * 2. Return to Boot ROM in some condition
    *
    * For SPL:
    *      a0 is boot param
    *      a1 is private data address
    * For U-Boot:
    *      a0 is hartid from opensbi
    *      a1 is opensbi param
    *      a2 is opensbi param
    *      a3 is boot param from SPL
    */
    unsigned long regs[22];
    struct {
        unsigned long a[8];  /* a0 ~ a7 */
        unsigned long s[12]; /* s0 ~ s11 */
        unsigned long sp;
        unsigned long ra;
    } r;
};

3.2.4. BROM 参数获取的过程¶

无论是 SPL 还是 U-Boot，在执行时的第一步动作就是保存这些启动参数，具体实现可参考 arch/riscv/cpu/start.S

_start:
        /* Allow the board to save important registers */
        j   save_boot_params
save_boot_params_ret:

save_boot_params 的实现在源文件 arch/riscv/mach-artinchip/lowlevel_init.S

ENTRY(save_boot_params)
    la      t0, boot_params_stash
    SREG    a0, REGBYTES * 0(t0)
    SREG    a1, REGBYTES * 1(t0)
    SREG    a2, REGBYTES * 2(t0)
    SREG    a3, REGBYTES * 3(t0)
    SREG    a4, REGBYTES * 4(t0)
    SREG    a5, REGBYTES * 5(t0)
    SREG    a6, REGBYTES * 6(t0)
    SREG    a7, REGBYTES * 7(t0)
    SREG    s0, REGBYTES * 8(t0)
    SREG    s1, REGBYTES * 9(t0)
    SREG    s2, REGBYTES * 10(t0)
    SREG    s3, REGBYTES * 11(t0)
    SREG    s4, REGBYTES * 12(t0)
    SREG    s5, REGBYTES * 13(t0)
    SREG    s6, REGBYTES * 14(t0)
    SREG    s7, REGBYTES * 15(t0)
    SREG    s8, REGBYTES * 16(t0)
    SREG    s9, REGBYTES * 17(t0)
    SREG    s10, REGBYTES * 18(t0)
    SREG    s11, REGBYTES * 19(t0)
    SREG    sp, REGBYTES * 20(t0)
    SREG    ra, REGBYTES * 21(t0)
    j       save_boot_params_ret
ENDPROC(save_boot_params)

传递的参数被保存在全局变量 boot_params_stash 中，SPL 或者 U-Boot 可从中获取相关信息。在保存参数时，不仅将 a0,a1 寄存器保存起来，还将其他重要寄存器一起保存。

save_boot_params``使用到的相关宏定义在源文件 ``arch/riscv/mach-artinchip/lowlevel_init.S

#define LREG                ld
#define SREG                sd
#define REGBYTES            8

3.2.5. 参数获取接口¶

无论是在 SPL 还是在 U-Boot 中，都可以通过下列接口获取上一级引导程序传递的参数。

enum boot_reason aic_get_boot_reason(void);
enum boot_device aic_get_boot_device(void);
