4.9.1. 模块介绍

4.9.1.1. 术语定义

术语

定义

注释说明

WDT

Watchdog，下文简称wdt

看门狗

clr_thd

Clear threshold

清看门狗的计数时，当前计数必须要满足此门限

irq_thd

IRQ threshold

看门狗产生中断的计数值

rst_thd

Reset threshold

看门狗触发系统重启的门限值

ping

-

指将Watchdog的计时器清零，使其重新计数，俗称“喂狗”

4.9.1.2. 模块简介

WDT（Watchdog）给系统提供一个健康监控功能，在系统无法正常使用时，可以强制复位系统；而在系统正常运行期间，可通过重置计数来保证Watchdog模块不触发复位。

Watchdog V1.0提供的可配置功能有：

  1. 支持在复位系统前先（时刻可配置）发出一个中断信号，来通知系统做一些复位前的准备工作；

  2. 增加对计数器清零的限制，只有当前计数值满足一个门限（可配置）才能执行清零；

../../../_images/wdt_clr_window.png

图 4.33 Watchdog 清零的窗口示意图

  1. 支持预先加载4个Watchdog的配置（软件可以理解为多通道，目前只开放一个通道，即通道0），运行时可一键切换；

  2. 以上操作支持加锁，提供一个写失效保护机制，当配置了写失效，只有OP和IRQ_STA寄存器可读，

../../../_images/wdt_wr_protect.png

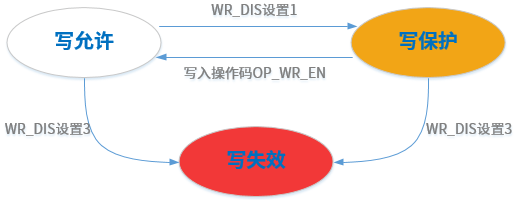

图 4.34 Watchdog 写保护的状态迁移图

  • 写允许

    普通状态，无任何权限限制，随时可重新配置计数器；

  • 写保护

    如果要重新配置Watchdog计时器，需先写入操作码OP_WR_EN解锁（进入“写允许”状态）；

  • 写失效

    此时Watchdog进入只读状态，只有OP寄存器可写（用于喂狗、切换通道）。从图中可以看到此状态不可逆，如果要修改Watchdog配置，必须要reset系统才可以。

  1. 支持操作码（Operate Code），如计时器清零、通道切换、写使能。
