4.7.5. 设计说明¶

4.7.5.1. 源码说明¶

源代码位于 bsp/artinchip/：

bsp/artinchip/drv/rtc/drv_rtc.c，RTC Driver 层实现
bsp/artinchip/hal/rtc/hal_rtc.c，RTC HAL 层实现
bsp/artinchip/include/hal/hal_rtc.h，RTC HAL 层接口头文件

4.7.5.2. 模块架构¶

RTC 驱动 Driver 层采用 RT-Thread 的SDIO设备驱动框架，如果只使用HAL层也可以支持 baremetal 方式的应用场景。

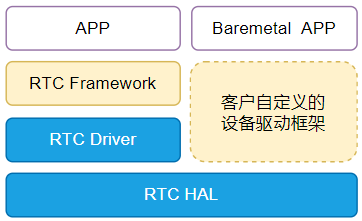

图 4.29 RTC 驱动的软件架构图¶

RTC 控制器除了适配到通用的 RTC 时间、闹钟接口，其他非标准的特性有：

Alarm的中断输出：
是否有输出完全由板级电路的设计决定，软件上只需要使能中断信号即可。需要在menuconfig中使能AIC_RTC_ALARM_IO_OUTPUT，详见驱动配置
时钟校准：
控制器支持±975ppm的校准范围，用户需要实测32K晶振的时钟频率，然后配置给menuconfig中的参数AIC_RTC_CLK_RATE，详见驱动配置。
SYS_BAK寄存器：
RTC控制器提供了128bit的NVMEM寄存器，系统复位时不会丢失数据，目前主要用于记录系统复位状态。详见 WRI模块的复位原因管理说明。
8bit寄存器的读写：
在驱动设计时将8bit数据的拆解、打包进行封装，可以尽量减少对代码的干扰，封装如下：

#define RTC_WRITEL(val, reg) \
    do { \
            RTC_WRITE_ENABLE; \
            writeb((val) & 0xFF, RTC_BASE + (reg)); \
            writeb(((val) >> 8) & 0xFF, RTC_BASE + (reg) + 0x4); \
            writeb(((val) >> 16) & 0xFF, RTC_BASE + (reg) + 0x8); \
            writeb(((val) >> 24) & 0xFF, RTC_BASE + (reg) + 0xC); \
            RTC_WRITE_DISABLE; \
    } while (0)

#define RTC_READL(reg)  (readb(RTC_BASE + reg) \
                    | (readb((RTC_BASE + reg) + 0x4) << 8) \
                    | (readb((RTC_BASE + reg) + 0x8) << 16) \
                    | (readb((RTC_BASE + reg) + 0xC) << 24))

4.7.5.3. 关键流程设计¶

4.7.5.3.1. 初始化流程¶

RTC 驱动的初始化接口通过 INIT_BOARD_EXPORT(drv_rtc_init) 完成，主要是通过调用RTC子系统的接口 rt_hw_rtc_register() 注册一个RTC设备。

RTC 控制器的初始化流程放在 rtc_ops_init() 接口中实现，其中主要步骤有：

初始化模块的clk
注册中断
设置校准参数
配置Alarm IO的输出信号（如果menuconfig中有配置的话）

4.7.5.3.2. 校准算法设计¶

校准的算法原理是，将输入的 32KHz 晶振时钟校准到理想的 32KHz，公式如下：

(100 * 1024 * 1024 + 100 * calibrate) / (clock-rate / 32) = 1024
=> calibrate = (clock-rate * 32 - 100 * 1024 * 1024) / 100;

其中：

clock-rate: 是用户实测 32K晶振的频率值 * 100，需要配置在 menuconfig 中，详见驱动配置
calibrate: 最终要填入RTC控制器的校准值

注解

校准值calibrate分正负，正 - 表示32K晶振实际偏快了，负 - 表示32K晶振偏慢了。

4.7.5.4. 数据结构设计¶

4.7.5.4.1. struct aic_rtc_dev¶

属于 HAL 层接口，记录RTC控制器的配置信息：

struct aic_rtc_dev {
    rtc_callback_t callback;
    u32 clk_rate;
    u32 clk_drv;
    u32 alarm_io;
    u32 cal_fast;
    s32 cal_val;
    s32 inited;
};

4.7.5.5. Driver 层接口设计¶

以下接口是 RTC 设备驱动框架的标准接口。

struct rt_rtc_ops
{
    rt_err_t (*init)(void);
    rt_err_t (*get_secs)(time_t *sec);
    rt_err_t (*set_secs)(time_t *sec);
    rt_err_t (*get_alarm)(struct rt_rtc_wkalarm *alarm);
    rt_err_t (*set_alarm)(struct rt_rtc_wkalarm *alarm);
    rt_err_t (*get_timeval)(struct timeval *tv);    // 暂未实现
    rt_err_t (*set_timeval)(struct timeval *tv);    // 暂未实现
};

4.7.5.5.1. rtc_ops_init¶

函数原型	rt_err_t rtc_ops_init(void)
功能说明	RTC 控制器的初始化
参数定义	无
返回值	0，成功
注意事项

4.7.5.5.2. rtc_ops_get_secs¶

函数原型	rt_err_t rtc_ops_get_secs(time_t *sec)
功能说明	获取当前的 RTC 时间
参数定义	sec - 用于保存返回的时间信息，单位：秒
返回值	0，成功
注意事项

4.7.5.5.3. rtc_ops_set_secs¶

函数原型	rt_err_t rtc_ops_set_secs(time_t *sec)
功能说明	设置当前的 RTC 时间
参数定义	sec - 用于保存要设置的时间信息，单位：秒
返回值	0，成功
注意事项

4.7.5.5.4. rtc_ops_get_alarm¶

函数原型	rt_err_t rtc_ops_get_alarm(struct rt_rtc_wkalarm *alarm)
功能说明	获取当前的 Alarm 信息
参数定义	alarm - 用于保存返回的alarm信息
返回值	0，成功
注意事项

4.7.5.5.5. rtc_ops_set_alarm¶

函数原型	rt_err_t rtc_ops_set_alarm(struct rt_rtc_wkalarm *alarm)
功能说明	设置 Alarm 信息
参数定义	alarm - 用于保存要设置的 Alarm 信息
返回值	0，成功
注意事项

4.7.5.6. HAL 层接口设计¶

HAL 层的函数接口声明存放在 hal_rtc.h 中，主要接口有：

s32 hal_rtc_init(void);
s32 hal_rtc_deinit(void);
void hal_rtc_read_time(u32 *sec);
void hal_rtc_set_time(u32 sec);
s32 hal_rtc_read_alarm(u32 *sec);
void hal_rtc_set_alarm(u32 sec);
void hal_rtc_alarm_io_output(void);
void hal_rtc_32k_clk_output(void);
irqreturn_t hal_rtc_irq(int irq, void *arg);

void hal_rtc_cali(s32 clk_rate);

s32 hal_rtc_register_callback(rtc_callback_t callback);

4.7.5.7. Demo¶

如果要获取 RTC 时间，调用 RT-Thread 的标准时间接口即可，如： - time() - clock_gettime() - gettimeofday()

本Demo是 test_alarm 的源码（bsp/examples/test-alarm/test_alarm.c），设置一个oneshot类型的 alarm：

static void test_alarm_callback(rt_alarm_t alarm, time_t timestamp)
{
    pr_info("Test alarm callback function.\n");
}

static void cmd_test_alarm(int argc, char **argv)
{
    struct rt_alarm_setup setup;
    struct rt_alarm *alarm = RT_NULL;
    u32 timeout = 0;
    time_t now;
    struct tm p_tm;

    if (argc != 2) {
        pr_err("Invalid parameter\n");
        return;
    }
    sscanf((char *)argv[1], "%u", &timeout);

    now = time(NULL) + timeout;
    gmtime_r(&now, &p_tm);

    setup.wktime = p_tm;
    alarm = rt_alarm_create(test_alarm_callback, &setup);
    if (alarm) {
        alarm->flag = RT_ALARM_ONESHOT;
        rt_alarm_start(alarm);
    }
}
