4.5.5. 设计说明

4.5.5.1. 源码说明

源代码位于 bsp/artinchip/：

• bsp/artinchip/drv/hrtimer/drv_hrtimer.c，HRTimer Driver 层实现

• bsp/artinchip/include/drv/drv_hrtimer.h，HRTimer Driver 层接口

• bsp/artinchip/hal/pwmcs/hal_cap.c，PWMCS CAP模块的 HAL 层实现

• bsp/artinchip/include/hal/hal_cap.h，PWMCS CAP模块的 HAL 层接口头文件

4.5.5.2. 模块架构

HRTimer 驱动 Driver 层采用 RT-Thread 的 hwtimer设备驱动框架，如果只使用HAL层也可以支持 baremetal 方式的应用场景。

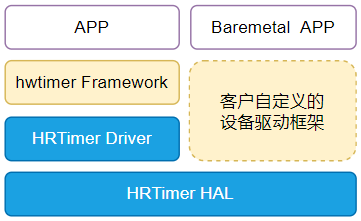

图 4.27 HRTimer驱动的软件架构图

4.5.5.3. 关键流程设计

4.5.5.3.1. 初始化流程

HRTimer 驱动的初始化接口通过 INIT_DEVICE_EXPORT(drv_hwtimer_init) 完成，主要是通过调用 hwtimer子系统的接口 rt_device_hwtimer_register() 注册一个 hwtimer设备。

CAP 控制器的配置过程，主要步骤有：

1. 初始化PWMCS模块的clk

2. 使能CAP指定通道的clk，并设置为PWM计数模式

3. 设置CAP的cnt值

4. 使能CAP的中断

5. 启动CAP计数

4.5.5.4. 数据结构设计

4.5.5.4.1. struct aic_cap_arg

属于 HAL 层接口，记录每一个CAP通道的配置信息：

struct aic_cap_arg {
    u16 available;
    u16 id;
    u32 freq;
    u32 prd;
    u32 irq_cnt;
};

4.5.5.4.2. struct hrtimer_info

属于 Driver 层接口，记录一个HRTimer设备的配置信息：

struct hrtimer_info {
    char name[12];
    u32 id;
    rt_hwtimer_t hrtimer;
};

4.5.5.5. Driver 层接口设计

以下接口是 hwtimer 设备驱动框架的标准接口。

struct rt_hwtimer_ops
{
    void (*init)(struct rt_hwtimer_device *timer, rt_uint32_t state);
    rt_err_t (*start)(struct rt_hwtimer_device *timer, rt_uint32_t cnt, rt_hwtimer_mode_t mode);
    void (*stop)(struct rt_hwtimer_device *timer);
    rt_uint32_t (*count_get)(struct rt_hwtimer_device *timer);
    rt_err_t (*control)(struct rt_hwtimer_device *timer, rt_uint32_t cmd, void *args);
};

4.5.5.5.1. drv_hrtimer_init

函数原型	void drv_hrtimer_init(rt_hwtimer_t *timer, rt_uint32_t state)
功能说明	初始化配置一路 Timer
参数定义	timer - 指向 rt_hwtimer_t 设备的指针 state - 1，表示打开；0，表示关闭
返回值	无
注意事项

4.5.5.5.2. drv_hrtimer_start

函数原型	rt_err_t drv_hrtimer_start(rt_hwtimer_t *timer, rt_uint32_t cnt, rt_hwtimer_mode_t mode)
功能说明	启动 Timer
参数定义	timer - 指向 rt_hwtimer_t 设备的指针 cnt - Timer的超时计数，单位是:1/Freq秒 mode - Oneshot、或Period类型
返回值	0，成功；<0，失败
注意事项

4.5.5.5.3. drv_hrtimer_stop

函数原型	void drv_hrtimer_stop(rt_hwtimer_t *timer)
功能说明	停止 Timer
参数定义	timer - 指向 rt_hwtimer_t 设备的指针
返回值	无
注意事项

4.5.5.5.4. drv_hrtimer_ctrl

函数原型	rt_err_t drv_hrtimer_ctrl(rt_hwtimer_t *timer, rt_uint32_t cmd, void *args)
功能说明	HRTimer驱动的ioctl接口
参数定义	timer - 指向 rt_hwtimer_t 设备的指针 cmd - ioctl 命令码 args - ioctl 命令相应的参数
返回值	0，成功；<0，失败
注意事项	目前仅支持设置Timer的Freq值

4.5.5.6. HAL 层接口设计

HAL 层的函数接口声明存放在 hal_cap.h 中，主要接口有：

void hal_cap_ch_init(u32 ch);
void hal_cap_ch_deinit(u32 ch);

void hal_cap_int_enable(u32 ch, int enable);
u32 hal_cap_is_pending(u32 ch);
int hal_cap_set_freq(u32 ch, u32 freq);
int hal_cap_set_cnt(u32 ch, u32 cnt);
int hal_cap_get(u32 ch);
int hal_cap_enable(u32 ch);
int hal_cap_disable(u32 ch);
void hal_cap_cnt_start(u32 ch);
void hal_cap_cnt_stop(u32 ch);

int hal_cap_init(void);
int hal_cap_deinit(void);

void hal_cap_status_show(void);

4.5.5.7. Demo

本Demo是 test_hrtimer 的部分源码（bsp/examples/test-hrtimer/test_hrtimer.c）：

/* Timer timeout callback function */
static rt_err_t hrtimer_cb(rt_device_t dev, rt_size_t size)
{
    struct hrtimer_info *info = (struct hrtimer_info *)dev->user_data;

    if (g_debug)
        printf("%d/%d hrtimer%d timeout callback! Elapsed %ld us\n",
               g_loop_cnt, g_loop_max,
               info->id, aic_timer_get_us() - g_start_us);

    g_start_us = aic_timer_get_us();
    g_loop_cnt++;
    if ((g_loop_max > 1) && (g_loop_cnt > g_loop_max))
        rt_device_control(g_hrtimer_dev[info->id], HWTIMER_CTRL_STOP, NULL);

    return RT_EOK;
}

static void cmd_test_hrtimer(int argc, char *argv[])
{
    rt_err_t ret = RT_EOK;
    u32 c, ch = 0;
    rt_hwtimerval_t tm = {0};
    rt_hwtimer_mode_t mode = HWTIMER_MODE_ONESHOT;

    optind = 0;
    while ((c = getopt_long(argc, argv, sopts, lopts, NULL)) != -1) {
        switch (c) {
        case 'm':
            if (strncasecmp("period", optarg, strlen(optarg)) == 0)
                mode = HWTIMER_MODE_PERIOD;
            continue;

        case 'c':
            ch = atoi(optarg);
            if (ch > AIC_HRTIMER_CH_NUM) {
                pr_err("Channel number %s is invalid\n", optarg);
                return;
            }
            continue;

        case 's':
            tm.sec = atoi(optarg);
            continue;

        case 'u':
            tm.usec = atoi(optarg);
            continue;

        case 'd':
            g_debug = 1;
            continue;

        case 'h':
            usage(argv[0]);
            return;

        default:
            pr_err("Invalid argument\n");
            usage(argv[0]);
            return;
        }
    }

    if ((tm.sec == 0) && (tm.usec == 0)) {
        pr_err("Invalid argument\n");
        usage(argv[0]);
        return;
    }

    if (!g_hrtimer_dev[ch]) {
        char name[10] = "";

        snprintf(name, 10, "hrtimer%d", ch);
        /* find timer device */
        g_hrtimer_dev[ch] = rt_device_find(name);
        if (g_hrtimer_dev[ch] == RT_NULL) {
            pr_err("Can't find %s device!\n", name);
            return;
        }

        /* Open the device in read-write mode */
        ret = rt_device_open(g_hrtimer_dev[ch], RT_DEVICE_OFLAG_RDWR);
        if (ret != RT_EOK) {
            pr_err("Failed to open %s device!\n", name);
            return;
        }
    }

    /* set timeout callback function */
    rt_device_set_rx_indicate(g_hrtimer_dev[ch], hrtimer_cb);

    ret = rt_device_control(g_hrtimer_dev[ch], HWTIMER_CTRL_MODE_SET, &mode);
    if (ret != RT_EOK) {
        pr_err("Failed to set mode! ret is %d\n", ret);
        return;
    }

    printf("hrtimer%d: Create a timer of %d.%06d sec, %s mode\n",
           ch, tm.sec, tm.usec,
           mode == HWTIMER_MODE_ONESHOT ? "Oneshot" : "Period");
    if (mode != HWTIMER_MODE_ONESHOT) {
        g_loop_max = HRTIMER_MAX_ELAPSE / (tm.sec * USEC_PER_SEC + tm.usec);
        printf("\tWill loop %d times\n", g_loop_max);
    }
    g_loop_cnt = 0;
    g_start_us = aic_timer_get_us();
    if (!rt_device_write(g_hrtimer_dev[ch], 0, &tm, sizeof(tm))) {
        pr_err("set timeout value failed\n");
        return;
    }

}
MSH_CMD_EXPORT_ALIAS(cmd_test_hrtimer, test_hrtimer, test hrtimer);
