4.3.1. 模块介绍

4.3.1.1. 术语定义

术语	定义	注释说明
DMA	Direct Memory Access	直接存储器访问
DRQ	DMA Request	指DMA请求的端口号

4.3.1.2. 模块简介

DMA 模块允许总线上的不同设备间的数据自动直接传输，最大优点是可减少CPU负载，并且具有高带宽、低延迟的特性。

DMA 模块的功能特性：

• 支持多达8个DMA通道，每通道有32个源端和32个终端可选

• 采用链表配置方式，寄存器描述通道状态

• 设备位宽支持8/16/32/64位，Burst长度支持1/4/8/16个

• DMA 源端、终端地址 8Byte 对齐

• 支持 memset 操作（D21x使用的 DMA V1.0 不支持此功能）

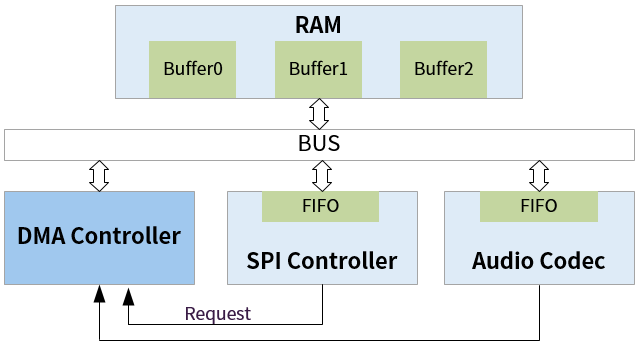

图 4.20 DMA 硬件的原理框图

从上图中可以看出，根据数据的源、目的可以将DMA操作分为以下3种情况：

	内核中类型定义	含义
1	DMA_MEM_TO_MEM	从内存到内存（包括DRAM、SRAM），可看作memcpy()的硬件加速
2	DMA_MEM_TO_DEV	从内存到设备，支持DMA操作的设备一般需要提供握手信号、FIFO
3	DMA_DEV_TO_MEM	从设备到内存，是情况2的逆操作
4	DMA_DEV_TO_DEV	从设备到设备，这种比较少用

注解

USB、GMAC、eMMC等模块都有自己内置的DMA，为了区分开，所以有时候也将本 模块称作 “通用 DMA” 模块。
