5.1.5. 设计说明¶

5.1.5.1. 源码说明¶

源代码位于 bsp/artinchip/：

bsp/artinchip/drv/sdmc/drv_sdmc.c，SDMC Driver 层实现
bsp/artinchip/hal/sdmc/hal_sdmc.c，SDMC HAL 层实现
bsp/artinchip/include/hal/hal_sdmc.h，SDMC HAL 层接口头文件

此外，提供了一个 baremetal 设计实例供参考，源代码位于：

bsp/artinchip/drv_bare/sdmc/sdmc.c，baremetal的SDMC Driver 层实现
bsp/artinchip/drv_bare/sdmc/mmc.c，baremetal的SDMC Driver 层使用实例
bsp/artinchip/drv_bare/sdmc/sdmc.h，baremetal的SDMC Driver 层头文件
bsp/artinchip/include/drv_bare/mmc.h，baremetal的SDMC Driver 层使用实例头文件
packages/third-party/dfs，baremetal的文件系统实现

5.1.5.2. 模块架构¶

SDMC 驱动 Driver 层采用 RT-Thread 的SDIO设备驱动框架，如果只使用HAL层也可以支持 baremetal 方式的应用场景。

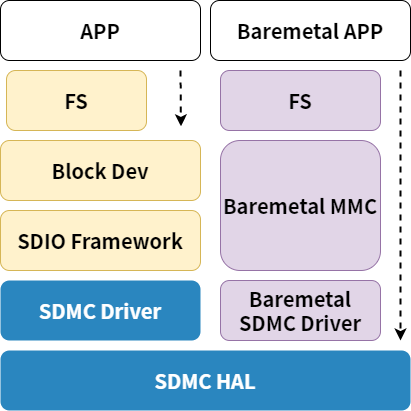

图 5.29 SDMC 模块驱动的软件框架¶

其中：

DFS层：baremetal文件系统层，提供接口给Baremetal APP读写Baremetal SDMC文件。
Baremetal MMC层：向上对接DFS，提供读写接口；向下对接Baremetal SDMC driver层。
Baremetal SDMC Driver层：提供SDMC驱动初始化接口，方便Baremetal MMC层的访问。
SDMC Driver层：负责对接 SDIO设备框架，注册成块设备，方便应用层的访问。
SDMC HAL层：封装了寄存器级别的操作，对Driver层屏蔽硬件级别的访问。

5.1.5.3. 关键流程设计¶

5.1.5.3.1. RT-Thread初始化流程¶

SDMC 控制器驱动的初始化接口通过 INIT_DEVICE_EXPORT(drv_sdmc_init) 完成注册。其中，主要步骤如下：

分配 host 管理结构（包括 rt_mmcsd_host 和 aic_sdmc）
初始化模块的clk
注册中断
初始化控制器
通知 mmcsd 监测线程（mmcsd_change）

5.1.5.3.2. Baremetal初始化流程¶

SDMC 控制器驱动通过 mmc_init() 完成初始化。其中，主要步骤如下：

分配host管理结构和dev设备信息结构（aic_sdmc 和 aic_sdmc_dev）
初始化模块的clk
注册中断
初始化控制器

注解

为了简化设计，SDMC驱动中目前未使用中断方式，使用轮询方式完成和Device的交互。

5.1.5.4. 数据结构设计¶

5.1.5.4.1. struct aic_sdmc_host¶

属于 HAL 层接口，定义了 SDMC控制器管理信息：

struct aic_sdmc_host {
    volatile void *base;
    u32 is_sdio;
    u32 fifoth_val;
};

5.1.5.4.2. struct aic_sdmc_idma_desc¶

属于 HAL 层接口，记录了 SDMC控制器内部DMA访问的描述符：

struct aic_sdmc_idma_desc {
    u32 flags;
    u32 cnt;
    u32 addr;
    u32 next_addr;
} __aligned(8);

5.1.5.4.3. struct aic_sdmc¶

5.1.5.4.3.1. RT-Thread¶

属于 Driver 层的内部接口，用于记录 SDMC 控制器的管理信息：

struct aic_sdmc {
    struct rt_mmcsd_host *rthost;
    struct rt_mmcsd_req *req;
    struct rt_mmcsd_cmd *cmd;
    struct aic_sdmc_host host;

    rt_uint32_t *buf;
    u32 clk;
    u32 irq;
    u32 index;

    unsigned int quirks;
    unsigned int caps;
    unsigned int version;
    unsigned int clock;
    unsigned int sclk_rate;
    unsigned int div;
    int buswidth;
    int ddr_mode;

    /* use fifo mode to read and write data */
    int fifo_mode;

    struct aic_sdmc_pdata *pdata;
};

5.1.5.4.3.2. Baremetal¶

属于 Baremetal Driver 层的内部接口，用于记录 SDMC 控制器的管理信息：

struct aic_sdmc {
    struct aic_sdmc_dev *dev;
    struct aic_sdmc_cmd *cmd;
    struct aic_sdmc_data *data;
    struct aic_sdmc_host host;

    u32 *buf;
    u32 clk;
    u32 irq;
    u32 index;

    unsigned int quirks;
    unsigned int caps;
    unsigned int version;
    unsigned int clock;
    unsigned int sclk_rate;
    unsigned int div;
    int buswidth;
    int ddr_mode;

    /* use fifo mode to read and write data */
    int fifo_mode;

    struct aic_sdmc_pdata *pdata;
};

5.1.5.5. Driver 层接口设计¶

Baremetal Driver 参考 Driver层设计，去除了 RT-Thread 所需的结构信息。
以下接口皆为 SDIO设备驱动框架所需要的标准接口，目前SDMC驱动仅实现了其中的 request 和 set_iocfg 接口。

struct rt_mmcsd_host_ops {
    void (*request)(struct rt_mmcsd_host *host, struct rt_mmcsd_req *req);
    void (*set_iocfg)(struct rt_mmcsd_host *host, struct rt_mmcsd_io_cfg *io_cfg);
    rt_int32_t (*get_card_status)(struct rt_mmcsd_host *host);
    void (*enable_sdio_irq)(struct rt_mmcsd_host *host, rt_int32_t en);
};

5.1.5.5.1. aic_sdmc_request¶

5.1.5.5.1.1. RT-Thread¶

函数原型	void aic_sdmc_request(struct rt_mmcsd_host rthost, struct rt_mmcsd_req req)
功能说明	请求SDMC控制器向Device发送一个报文
参数定义	rthost: 指向SDIO层的mmcsd控制器 req：请求的参数和资源
返回值	无
注意事项

5.1.5.5.1.2. Baremetal¶

函数原型	void aic_sdmc_request(struct aic_sdmc host, struct aic_sdmc_cmd cmd, struct aic_sdmc_data *data)
功能说明	请求SDMC控制器向Device发送一个报文
参数定义	host: 指向上层调用的mmcsd控制器 cmd: 请求发送的命令 data: 请求发送的数据
返回值	无
注意事项

5.1.5.5.2. aic_sdmc_set_iocfg¶

5.1.5.5.2.1. RT-Thread¶

函数原型	void aic_sdmc_set_iocfg(struct rt_mmcsd_host rthost, struct rt_mmcsd_io_cfg io_cfg)
功能说明	配置位宽、DDR模式、clock、power模式等信息
参数定义	rthost: 指向SDIO层的mmcsd控制器 io_cfg：配置参数
返回值	无
注意事项

5.1.5.5.2.2. Baremetal¶

函数原型	void aic_sdmc_set_cfg(struct aic_sdmc *host)
功能说明	配置位宽、DDR模式、clock、power模式等信息
参数定义	host: 指向上层调用的mmcsd控制器
返回值	无
注意事项

5.1.5.6. HAL 层接口设计¶

HAL 层的函数接口声明存放在 hal_sdmc.h 中，主要接口有：

int hal_sdmc_idma_start(struct aic_sdmc_host *host, u32 size, u32 read,
                        u32 *buf, struct bounce_buffer *bbstate);
int hal_sdmc_idma_stop(struct aic_sdmc_host *host,
                       struct bounce_buffer *bbstate, u32 read);
void hal_sdmc_idma_prepare(struct aic_sdmc_host *host,
                           u32 blksize, u32 blks,
                           struct aic_sdmc_idma_desc *cur_idma,
                           void *bounce_buffer);
int hal_sdmc_data_rx(struct aic_sdmc_host *host, u32 *buf, u32 size);
int hal_sdmc_data_tx(struct aic_sdmc_host *host, u32 *buf, u32 size);

u32 hal_sdmc_int_stat(struct aic_sdmc_host *host);
void hal_sdmc_int_clr(struct aic_sdmc_host *host, u32 mask);
int hal_sdmc_is_busy(struct aic_sdmc_host *host);

void hal_sdmc_set_blk(struct aic_sdmc_host *host, u32 blksize, u32 blks);
void hal_sdmc_set_arg(struct aic_sdmc_host *host, u32 arg);
void hal_sdmc_set_cmd(struct aic_sdmc_host *host, u32 cmd);
u32 hal_sdmc_wait_cmd_started(struct aic_sdmc_host *host);
void hal_sdmc_get_rsp(struct aic_sdmc_host *host, u32 *buf, u32 all);

void aic_sdmc_set_ext_clk_mux(struct aic_sdmc_host *host, u32 mux);
void hal_sdmc_set_phase(struct aic_sdmc_host *host, u32 drv, u32 smp);
void hal_sdmc_set_buswidth(struct aic_sdmc_host *host, u32 buswidth);
void hal_sdmc_set_ddrmode(struct aic_sdmc_host *host, u32 ddr);
void hal_sdmc_clk_enable(struct aic_sdmc_host *host);
void hal_sdmc_set_div(struct aic_sdmc_host *host, u32 div);

void hal_sdmc_fifo_init(struct aic_sdmc_host *host, u32 *thd);
int hal_sdmc_reset(struct aic_sdmc_host *host, u32 value);
void hal_sdmc_init(struct aic_sdmc_host *host);
