5.2.4. 设计说明¶

5.2.4.1. 源码说明¶

相关模块	源码路径
PSRAM Driver	bsp/artinchip/drv_bare/psram
HAL	bsp/artinchip/hal/xspi

5.2.4.2. 模块架构¶

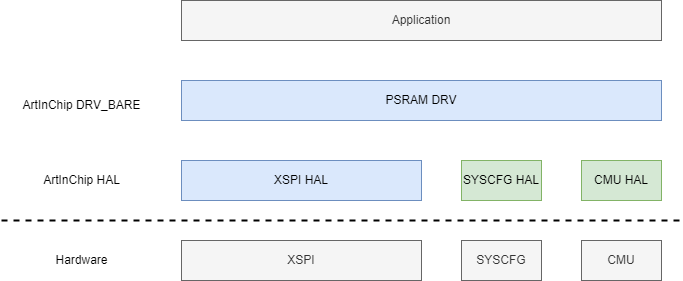

../../../_images/luban-lite-XSPI-PSRAM-arch.drawio.png

图 5.31 Luban-Lite XSPI PSRAM 框图¶

ArtInChip 提供了 XSPI HAL 层，并且实现了对接 DRV_BARE 的驱动层。由于 XSPI 传输需要使用 SYSCFG 和 CMU，因此 SYSCFG HAL 和 CMU HAL 是相关模块。

5.2.4.3. HAL 与 DRV¶

ArtInChip 的 PSRAM 驱动按照 HAL 层 + Driver 层的结构进行设计，其中 HAL 层为硬件抽象层，提供系统无关的硬件驱动实现；在 HAL 层之上，可根据不同 RTOS 的驱动框架，实现对应的 PSRAM DRV 层进行对接。

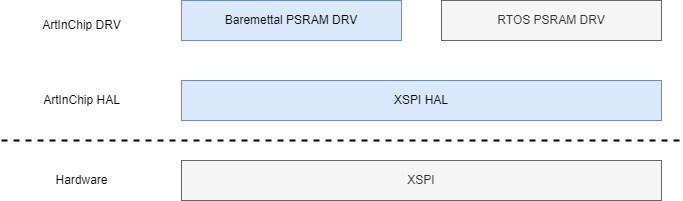

../../../_images/luban-lite-hal-drv.drawio.png

图 5.32 HAL and DRV¶

XSPI HAL 的特点:

无状态

支持 XIP，AHB 模式

XSPI HAL 相关的设备操作都需要通过 Handle 的方式进行。由于 HAL 其内部无状态，不会进行空间分配，因此 Handle 的空间需要外部申请并且传入，由 HAL 层进行使用。

5.2.4.4. 关键流程¶

在 bootloader 板级初始化过程中，会调用 aic_xspi_psram_init() 函数，对XSPI控制器、PSRAM设备初始化，并开启XIP模式，系统可以通过PSRAM映射地址进行内存访问 0x40000000-0x5FFFFFFF 。

aic_xspi_psram_init(); // application\baremetal\bootloader\main.c
|-> hal_xspi_init(); // bsp\artinchip\drv_bare\psram\xspi_psram.c
    |-> aic_xspi_psram_dev_init(); // bsp\artinchip\drv_bare\psram\xspi_psram.c
        |-> hal_xspi_set_boudary(); // bsp\artinchip\drv_bare\psram\xspi_psram.c
            |-> aic_xspi_psram_xip(); // bsp\artinchip\drv_bare\psram\xspi_psram.c
              |-> hal_xspi_dll_training() // bsp\artinchip\drv_bare\psram\xspi_psram.c
                |-> hal_xspi_set_parallel_mode(); // bsp\artinchip\drv_bare\psram\xspi_psram.c

5.2.4.5. 数据结构¶

5.2.4.5.1. Driver层主要数据接口¶

struct aic_xspi
{
    char *name;
    u32 idx;
    u32 clk_id;
    u32 clk_in_hz;
    u32 dma_port_id;
    u32 irq_num;
    hal_xspi_handle handle;
    bool inited;
};

小技巧

name, idx, clk_id, clk_in_hz 属性需要有相应的值，其中 clk_id 使用 aic_clk_id.h 文件的宏定义， clk_in_hz 从配置文件中获取

5.2.4.5.2. HAL 层主要数据结构¶

struct hal_xspi_config {
    u32 idx;
    u32 clk_in_hz;
    u32 clk_id;
    u32 cs0_port;
    u32 cs1_port;
    bool bit_mode;
    bool wire3_en;
    bool lsb_en;
    bool cs_auto;
    u8 cs_polarity;
    u8 cpol;
    u8 cpha;
};

struct hal_xspi_transfer {
    u8 *tx_data;
    u8 *rx_data;
    u32 data_len;
};

struct hal_xspi_proto_cfg {
    u8 mode;
    u8 clk_mode;
    u8 parallel_mode;

    u8 wr_cmd_clk_mode;
    u8 wr_cmd_lines;
    u8 wr_cmd_val;

    u8 rd_cmd_clk_mode;
    u8 rd_cmd_lines;
    u8 rd_cmd_val;

    u8 addr_clk_mode;
    u8 addr_lines;
    u8 addr_width;

    u8 wr_dummy;
    u8 rd_dummy;

    u8 wr_cnt_lines;
    u32 wr_cnt;

    u8 rd_cnt_lines;
    u32 rd_cnt;

};

struct hal_xspi_state {
    u32 idx;
    hal_xspi_async_cb cb;
    void *cb_priv;
    u32 status;
    u32 clk_id;
    u32 bus_hz;
    u32 bus_width;
    struct hal_xspi_dma_config dma_cfg;
    void *dma_tx;
    void *dma_rx;
    u8 *async_tx; /* Used in Async Non-DMA mode */
    u8 *async_rx; /* Used in Async Non-DMA mode */
    u32 async_tx_remain; /* Used in Async Non-DMA mode */
    u32 async_rx_remain; /* Used in Async Non-DMA mode */
    u32 work_mode;
    u32 done_mask;
};

5.2.4.6. 接口设计¶

5.2.4.6.1. Driver接口设计¶

5.2.4.6.1.1. aic_get_xspi_by_index¶

函数原型	static struct aic_xspi *aic_get_xspi_by_index(u32 idx)
功能说明	获取具体XSPI控制设备
参数定义	u32 idx XSPI 控制器编号，XSPI当前只有 0可选择。
返回值	NULL: 失败 aic_xspi 实例: 成功
注意事项

5.2.4.6.1.2. aic_xspi_psram_dev_reset¶

函数原型	static u32 aic_xspi_psram_dev_reset(hal_xspi_handle *handle)
功能说明	reset PSRAM 模块，当前只支持 APS3208K
参数定义	hal_xspi_handle *handle XSPI 控制器句柄，经过hal_xspi_init初始化后可得到。
返回值	0：操作完成
注意事项

5.2.4.6.1.3. aic_xspi_psram_dev_init¶

函数原型	static u32 aic_xspi_psram_dev_init(hal_xspi_handle *handle)
功能说明	初始化PSRAM设备
参数定义	hal_xspi_handle *handle XSPI 控制器句柄，经过hal_xspi_init初始化后可得到。
返回值	0：操作完成
注意事项

5.2.4.6.1.4. aic_xspi_psram_read_id¶

函数原型	static u32 aic_xspi_psram_read_id(hal_xspi_handle *handle)
功能说明	读取PSRAM的ID
参数定义	hal_xspi_handle *handle XSPI 控制器句柄，经过hal_xspi_init初始化后可得到。
返回值	0：操作完成
注意事项	该接口只是读取一遍，没有实际作用，仅作为调试使用

5.2.4.6.1.5. aic_xspi_psram_xip¶

函数原型	static u32 aic_xspi_psram_xip(hal_xspi_handle *handle, hal_xspi_proto_cfg_t proto)
功能说明	读取PSRAM的ID
参数定义	hal_xspi_handle *handle XSPI 控制器句柄，经过hal_xspi_init初始化后可得到。 hal_xspi_proto_cfg_t proto 关于XIP的相关配置
返回值	0：操作完成
注意事项

5.2.4.6.1.6. aic_xspi_psram_icp_calc¶

函数原型	u32 aic_xspi_psram_icp_calc(u32 clk_in_hz)
功能说明	根据配置的clock，获取ICP时钟等级
参数定义	u32 clk_in_hz 配置给XSPI的时钟值
返回值	0: AIC_XSPI_ICP_50_100M 1：AIC_XSPI_ICP_100_150M 2: AIC_XSPI_ICP_150_200M
注意事项	返回结果一般作为aic_xspi_psram_training接口的reg_icp参数。

5.2.4.6.1.7. aic_xspi_psram_mem_test¶

函数原型	static u8 aic_xspi_psram_mem_test(long address, u32 size)
功能说明	PSRAM的training使用的memtest
参数定义	long address training buffer的起始地址 u32 size training buffer的空间大小
返回值	0: 成功完成 1：失败
注意事项	需要判断是否成功

5.2.4.6.1.8. aic_xspi_psram_training¶

函数原型	u32 aic_xspi_psram_training(hal_xspi_handle h, u8 sel, u8 reg_icp, void psram_buf, u32 len)
功能说明	PSRAM的training
参数定义	hal_xspi_handle h XSPI 控制器 Handle u8 sel XSPI的CS选择，0， 1 u8 reg_icp XSPI的时钟范围选择，ICP__50_100M = 0x0, ICP_100_150M = 0x1, ICP_150_200M = 0x2, ICP_200_266M = 0x3. void psram_buf psram的training地址，取psram的地址空间 u32 len 地址空间大小，建议256KB以上
返回值	0: 传输成功完成 1：传输失败
注意事项	需要判断是否traning成功

5.2.4.6.1.9. aic_xspi_psram_init¶

函数原型	u32 aic_xspi_psram_init(void)
功能说明	读取PSRAM的ID
参数定义	无
返回值	0：操作完成
注意事项	training失败时，会打印 trainning failed，并停止系统启动。

5.2.4.6.2. HAL接口设计¶

5.2.4.6.2.1. hal_xspi_init¶

函数原型	int hal_xspi_init(hal_xspi_handle h, struct hal_xspi_config cfg)
功能说明	XSPI 控制器的初始化函数
参数定义	hal_xspi_handle h XSPI 控制器 Handle struct hal_xspi_config cfg XSPI 控制器的初始化配置参数
返回值	0: 成功其他: 失败
注意事项	初始化时，Handle 的空间由使用者负责分配和释放

5.2.4.6.2.2. hal_xspi_set_cmd_width¶

函数原型	int hal_xspi_set_cmd_width(hal_xspi_handle *h, u8 ddr_sdr_mode, u8 lines)
功能说明	设置CMD传输所使用的模式和总线位宽
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 ddr_sdr_mode cmd数据设置ddr，sdr模式 u8 lines cmd数据设置1/2/4/8线传输
返回值	0: 成功其他: 失败
注意事项

5.2.4.6.2.3. hal_xspi_set_cmd¶

函数原型	int hal_xspi_set_cmd(hal_xspi_handle *h, u8 ddr_sdr_mode, u8 cmd)
功能说明	设置 CMD 的模式和opcode
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 ddr_sdr_mode cmd数据设置ddr，sdr模式 u8 cmd 设置 CMD 的 opcode
返回值	0: 成功其他: 失败
注意事项

5.2.4.6.2.4. hal_xspi_set_addr_width¶

函数原型	int hal_xspi_set_addr_width(hal_xspi_handle *h, u8 ddr_sdr_mode, u8 lines, u8 bw_3_4_bytes)
功能说明	设置 addr 的模式，传输线数，地址宽度
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 ddr_sdr_mode ADDR数据设置ddr，sdr模式， 0x0是sdr， 0x01是ddr u8 lines ADDR数据设置1/2/4/8线传输，可取值 0， 1， 2， 3 u8 bw_3_4_bytes ADDR数据的宽度，可取值 3、4
返回值	0: 成功其他: 失败
注意事项

5.2.4.6.2.5. hal_xspi_set_addr¶

函数原型	int hal_xspi_set_addr(hal_xspi_handle *h, u8 addr)
功能说明	设置addr的opcode
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 addr addr的opcode
返回值	0: 成功其他: 失败
注意事项

5.2.4.6.2.6. hal_xspi_set_dummy¶

函数原型	int hal_xspi_set_dummy(hal_xspi_handle *h, u8 lines, u8 dummy)
功能说明	配置read dummy
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 lines 设置1/2/4/8线传输，可取值 0， 1， 2， 3（可固定任意值） u8 dummy dummy个数
返回值	0: 成功其他: 失败
注意事项	line可以设置任意值，dummy不受传输线限制

5.2.4.6.2.7. hal_xspi_set_write_cnt¶

函数原型	int hal_xspi_set_write_cnt(hal_xspi_handle *h, u8 ddr_sdr_mode, u8 lines, u32 count)
功能说明	配置写data的个数
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 ddr_sdr_mode 写数据设置ddr，sdr模式， 0x0是sdr， 0x01是ddr u8 lines 设置1/2/4/8线传输，可取值 0， 1， 2， 3 u32 count 设置写入data的个数，bytes为单位
返回值	0: 成功其他: 失败
注意事项	u8 lines需要根据实际配置，传入的lines和count硬件会控制输出的cycle

5.2.4.6.2.8. hal_xspi_set_read_cnt¶

函数原型	int hal_xspi_set_read_cnt(hal_xspi_handle *h, u8 ddr_sdr_mode, u8 lines, u32 count)
功能说明	配置读data的个数
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 ddr_sdr_mode 读数据设置ddr，sdr模式， 0x0是sdr， 0x01是ddr u8 lines 设置1/2/4/8线传输，可取值 0， 1， 2， 3 u32 count 设置读入data的个数，bytes为单位
返回值	0: 成功其他: 失败
注意事项	u8 lines需要根据实际配置，传入的lines和count硬件会控制输出的cycle

5.2.4.6.2.9. hal_xspi_start_transfer¶

函数原型	int hal_xspi_start_transfer(hal_xspi_handle *h)
功能说明	开始传输使能
参数定义	hal_xspi_handle *h XSPI 控制器 Handle
返回值	0: 成功其他: 失败
注意事项

5.2.4.6.2.10. hal_xspi_transfer_cpu_sync¶

函数原型	int hal_xspi_transfer_cpu_sync(hal_xspi_handle h, struct hal_xspi_transfer t)
功能说明	数据传输配置，写入fifo。
参数定义	hal_xspi_handle h XSPI 控制器 Handle struct hal_xspi_transfer t 数据结构体
返回值	0: 传输成功完成
注意事项

5.2.4.6.2.11. hal_xspi_xip_cfg¶

函数原型	int hal_xspi_xip_cfg(hal_xspi_handle *h, hal_xspi_proto_cfg_t xip_proto_cfg)
功能说明	XSPI 的XIP配置，根据实际的psram设备协议写入XIP指令
参数定义	hal_xspi_handle *h XSPI 控制器 Handle hal_xspi_proto_cfg_t xip_proto_cfg psram设备协议XIP指令
返回值	0: 设置完成
注意事项

5.2.4.6.2.12. hal_xspi_xip_enable¶

函数原型	int hal_xspi_xip_enable( hal_xspi_handle *h)
功能说明	XSPI 的XIP使能
参数定义	hal_xspi_handle *h XSPI 控制器 Handle
返回值	0: 设置完成
注意事项	在hal_xspi_xip_cfg()后调用

5.2.4.6.2.13. hal_xspi_set_cs¶

函数原型	int hal_xspi_set_cs(hal_xspi_handle *h, u8 sel)
功能说明	数据传输配置，写入fifo。
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 sel XSPI的CS选择，0， 1
返回值	0: 设置完成
注意事项

5.2.4.6.2.14. hal_xspi_set_boudary¶

函数原型	int hal_xspi_set_boudary(hal_xspi_handle *h, u8 by)
功能说明	数据切割，根据具体psram配置
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 by 数据长度切割，可选xspi_2k = 0x0, xspi_1k = 0x1,
返回值	0: 设置完成
注意事项

5.2.4.6.2.15. hal_xspi_set_parallel_mode¶

函数原型	int hal_xspi_set_parallel_mode(hal_xspi_handle *h, u8 mode)
功能说明	使用双/单片 PSRAM配置。
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 mode 单片或双片配置，可选single_mode = 0x0, parellel_mode = 0x1
返回值	0: 设置完成
注意事项

5.2.4.6.2.16. hal_xspi_set_dll_ctl¶

函数原型	int hal_xspi_set_dll_ctl(hal_xspi_handle *h, u8 sel, u8 reg_icp, u8 phase_sel)
功能说明	时钟采样相位和时钟频率等级配置，需要传入与时钟频率等级和相位值，一般在training得到稳定相位时传入。
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 sel XSPI的CS选择，0， 1 u8 reg_icp 时钟频率等级，ICP_50_100M，ICP_100_150M， ICP_150_200M。 u8 phase_sel 相位等级配置（0x00-0x0f）
返回值	0: 设置完成
注意事项

5.2.4.6.2.17. hal_xspi_set_phase_sel¶

函数原型	int hal_xspi_set_phase_sel(hal_xspi_handle *h, u8 sel, u8 phase_sel)
功能说明	时钟采样相位配置，需要传入相位值，一般在training过程尝试不同相位时配置。
参数定义	hal_xspi_handle *h XSPI 控制器 Handle u8 sel XSPI的CS选择，0， 1 u8 phase_sel 相位等级配置（0x00-0x0f）
返回值	0: 设置完成
注意事项
