6.4.1. 模块介绍¶
6.4.1.1. 术语定义¶
术语 |
定义 |
注释说明 |
|---|---|---|
GE |
Graphics Engine |
2D图形加速引擎 |
blit |
bit block transfer |
位块搬移 |
MPP |
Media Prosess Platform |
多媒体处理平台 |
6.4.1.2. 适用范围¶
6.4.1.3. 模块简介¶
GE(Graphics Engine)模块是一个用来进行2D图形加速的硬件模块。主要包括格式转换、旋转、 镜像、缩放、Alpha混合、Color Key、位块搬移、Dither等功能。

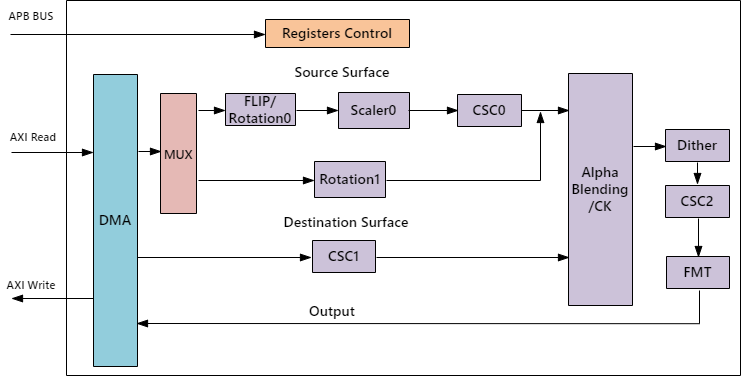

GE V1.0 版本支持功能:
最大输入/输出图像大小4096x4096
支持RGB转YUV，支持YUV转RGB
支持命令队列
支持的RGB格式包括：ARGB8888/XRGB8888/RGB888/ARGB4444/ARGB1555/RGB565
支持的YUV格式包括：YUV420P/NV12/NV21/YUV422P/NV16/NV61/YUYV/YVYU/UYVY/VYUY
支持水平和垂直Flip
所有格式支持90/180/270度旋转
RGB格式支持任意角度旋转
支持1/16x ~ 16x缩放
支持porter-duff规则的Alpha混合
支持Color Key
支持矩形填充
位块搬移(bit block transfer)
支持误差扩散Dither

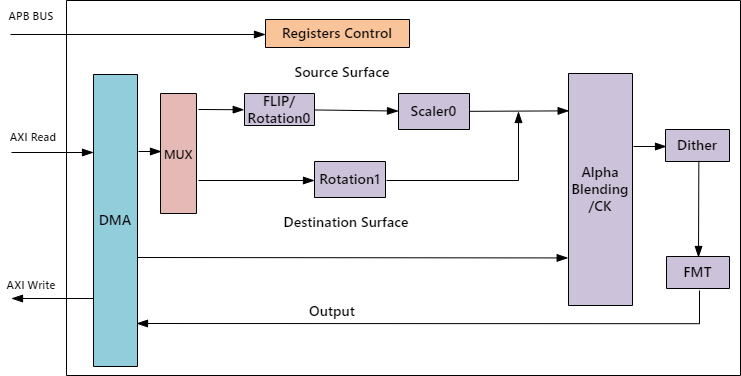

- GE V1.1 版本支持功能
最大输入/输出图像大小4096x4096
支持命令队列
支持的RGB格式包括：ARGB8888/XRGB8888/RGB888/ARGB4444/ARGB1555/RGB565
支持水平和垂直Flip
所有格式支持90/180/270度旋转
RGB格式支持任意角度旋转
支持1/16x ~ 16x缩放
支持porter-duff规则的Alpha混合
支持Color Key
支持矩形填充
位块搬移(bit block transfer)
支持误差扩散Dither
- GE V1.0版本和GE V1.1版本差异
GE V1.0 |
GE V1.1 |
|---|---|
支持输入输出为 YUV 格式 |
不支持输入输出为 YUV 格式 |
