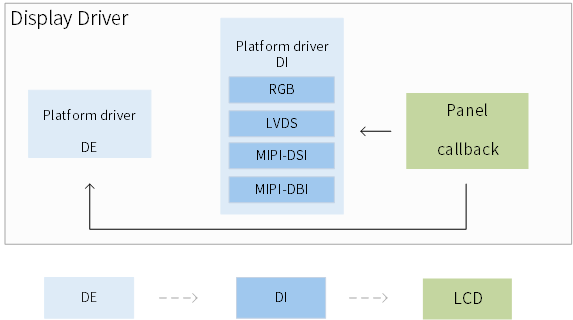

6.2.5.2.2. 软件框图¶

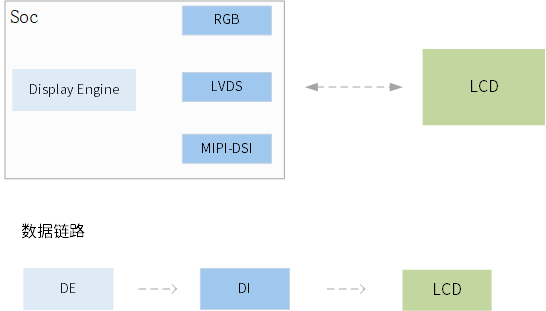

在软件 SDK 中，显示引擎，显示接口与 LCD 的关系是 1 X N X N。 一个显示引擎需要对接多个显示接口，一个显示接口又要适配多款 LCD，其数据链路是不确定的。
DE 和 DI 在显示框架上属于同级模块，都是 display subsystem 中的 component，使用 struct platform_driver 来表示。
struct platform_driver {
const char *name;
int component_type;
int (*probe)(void);
void (*remove)(void);
union {
struct di_funcs *di_funcs;
struct de_funcs *de_funcs;
};
};
注解
MIPI-DBI 是软件虚拟出来的 device，为 MIPI-DBI 协议提供支持。MIPI-DBI 协议包括 3 种类型：
Type A: Motorola 6800
Type B: Intel 8080
Type C: SPI
目前 Artinchip 平台仅支持 Type B 和 Type C
LCD panel 使用 struct aic_panel 来表示。严格来说，panel component 不算一个 driver，只是一些屏参数和回调函数的结合。
struct aic_panel {
const char *name;
struct aic_panel_funcs *funcs;
struct aic_panel_callbacks callbacks;
const struct display_timing *timings;
union {
struct panel_rgb *rgb;
struct panel_lvds *lvds;
struct panel_dsi *dsi;
struct panel_dbi *dbi;
};
int connector_type;
};
struct aic_panel_funcs *funcs;由 panel 提供，供 fb 调用的回调struct aic_panel_callbacks callbacks;由 DE/DI 提供，供 panel 调用的回调
在 panel 提供的 struct aic_panel_funcs 中， 会调用 DE/DI 提供的 struct aic_panel_callbacks。
callbacks 的设计是为了满足 DE、DI、panel 三个硬件模块的初始化时序，包含先后顺序、延迟大小等。时序约束主要来自 panel 侧。
6.2.5.2.3. 初始化流程¶
在 menuconfig 中使能 LVDS 显示接口和 simple panel 后，显示驱动的初始化过程如下：
6.2.5.2.3.1. DE 和 DI 匹配¶
DI 在 menuconfig 配置时进行选择，三个显示接口只能使能一个。DE, DI 的 driver 会被存放在一个指针数组中。
static struct platform_driver *drivers[] = {
#ifdef AIC_DISP_DE_DRV
&artinchip_de_driver,
#endif
#ifdef AIC_DISP_RGB
&artinchip_rgb_driver,
#endif
#ifdef AIC_DISP_LVDS
&artinchip_lvds_driver,
#endif
#ifdef AIC_DISP_MIPI_DSI
&artinchip_dsi_driver
#endif
#ifdef AIC_DISP_MIPI_DBI
&artinchip_dbi_driver
#endif
};
通过 component_type 来适配 menuconfig 指定的 driver。
6.2.5.2.3.2. panel 的匹配¶
panel_com.c 维护了一个 panel 的指针数组。
static struct aic_panel *panels[] = {
#ifdef AIC_DISP_RGB
&aic_panel_rgb,
#endif
#ifdef AIC_DISP_LVDS
&aic_panel_lvds,
#endif
#ifdef AIC_PANEL_DSI_XM91080
&dsi_xm91080,
#endif
};
通过 struct aic_panel *aic_find_panel(u32 connector_type) 即可获取一个跟显示接口匹配的 LCD panel。
在 menuconfig 中选择 panel 时，只能使能其中一个。
panel_simple.c 为不需要初始化命令的 LCD 提供 panel，例如：常用的 prgb, lvds 屏幕。
