7.9.2. 参数配置¶

7.9.2.1. 驱动配置¶

RTP模块依赖DE驱动和MPP

在 Luban-Lite 根目录下执行 scons --menuconfig，进入menuconfig的功能配置界面，按如下选择：

Board options  --->
    [*] Using Graphics Engine (GE)
    [*] Using Video Engine (VE)

Drivers options  --->
    Peripheral  --->
        Touch Panel Support  --->
                RTP touch panel options  --->
                    [*] Using touch panel RTP
                    (15) The sample period of RTP(in cycle mode)      [AIC_RTP_PERIOD_MS]
                    (800) The pressure threshold of RTP               [AIC_RTP_MAX_PRESSURE]
                    (235) The x-plate value of RTP touchscreen        [AIC_RTP_X_PLATE]
                    (0) The Y-plate value of RTP touchscreen          [AIC_RTP_Y_PLATE]
                    (0xffffffff) The press detect enable debounce     [AIC_RTP_PDEB]
                    (0x4f00004f) The precharge delay of RTP           [AIC_RTP_DELAY]

Local packages options--->
    ArtInChip packages options--->
        [*]aic-mpp

若使用显示模块进行RTP校准，可参考Display使用配置 menuconfig

当使用 RT-Thread 内核的时候，RTP 驱动需要依赖RT-Thread的 Touch 设备驱动框架，也是在menuconfig界面中打开：

Rt-Thread options  --->
    RT-Thread Components  --->
        Device Drivers  --->
            [*]  Using Touch device drivers
            [ ]  touch irq use pin irq

小技巧

为了简化使用，Using RTP 会自动打开 RT-Thread 的 Touch设备驱动框架。
touch irq use pin irq 不要进行勾选。由于RTP当前采用内部控制器，并不需要单独引脚进行中断控制。

7.9.2.2. RTP 自定义参数¶

RTP驱动在menuconfig中提供了一些扩展参数，方便客户根据板级硬件设计来进行调整。如下表：如下表：

参数名称	类型	取值范围	功能说明
AIC_RTP_PERIOD_MS	正整数	[1, 1000]	周期采样模式下的周期值，单位：ms
AIC_RTP_MAX_PRESSURE	正整数	[1, 4095]	最大压感值，超过此值的坐标事件会被忽略
AIC_RTP_X_PLATE	正整数	> 0	需要实测屏幕X方向的电阻，用于计算压感值
AIC_RTP_Y_PLATE	正整数	> 0	需要实测屏幕Y方向的电阻，用于计算压感值
AIC_RTP_PDEB	十六进制	[0 0xffffffff]	按压去抖检测
AIC_RTP_DELAY	十六进制	[0 0xffffffff]	按压检测预充电延时

小技巧

AIC_RTP_MAX_PRESSURE: 若希望降低屏幕灵敏度需设小该数值，反之则增大。压感值越大映射为压力越小。当触点压力小于该参数所对应的压力时，该点即会被过滤掉，从而起到降低灵敏度作用
AIC_RTP_PDEB: 若无法获取UP事件需调小该参数。该参数也不能过小，会导致由于按压去抖时长设置过短导致按压上报过于频繁，无法及时处理UP事件。
AIC_RTP_DELAY: 该参数用于设置屏幕电容的充电时长。当屏幕越大时，电容充电时长应适当调大。

不同的参数组合，可以让RTP工作在不同的采样模式，对应关系如下：

模式	子模式	采样点	需要用户配置的参数	备注
自动模式	Auto1非周期	XN, YN	无
	Auto1周期	XN, YN	AIC_RTP_PERIOD_MS
	Auto2非周期	XN, YN, ZA, ZB	AIC_RTP_X_PLATE
	Auto2周期	XN, YN, ZA, ZB	AIC_RTP_X_PLATE, AIC_RTP_PERIOD_MS	缺省模式

注解

受限于RTOS的任务管理手段，目前只支持 Auto2周期 模式
对于Auto2模式，如果用户配置了AIC_RTP_Y_PLATE，ZB数据将驱动被忽略，压感计算时采样公式2
为了简化描述，下文中会将AIC_RTP_X_PLATE、AIC_RTP_Y_PLATE分别简称为X_PLATE、Y_PLATE

7.9.2.3. 触摸屏的电阻实测方法¶

../../../_images/touchscreen_R_method.png

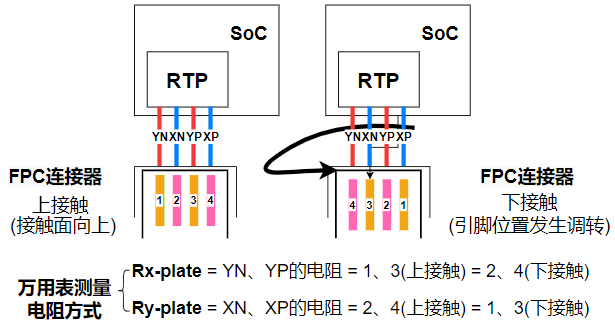

图 7.65 测量触摸屏电阻值的方法¶

小技巧

原理图中触摸屏的四个引脚为PA11（YN）、PA10(XN)、PA09(YP)、PA08(XP)。
测量过程中需根据电路原理图中RTP的引脚顺序，确定XN、XP、YN、YP在屏幕的位置。

7.9.2.4. 几款RTP屏幕的参数¶

这里记录测试过的几款屏幕参数，主要是X、Y方向的电阻值，对应参数中的X_PLATE、Y_PLATE：

屏型号	分辨率	板子类型	X_PLATE	Y_PLATE	备注
LCD屏	800x480	per1	235	902
LVDS屏	1024x600	per1	702	236
