7.8.5. 设计说明¶

7.8.5.1. 源码说明¶

源代码位于 bsp/artinchip/：

bsp/artinchip/drv/pwm/drv_pwm.c，PWM Driver 层实现
bsp/artinchip/hal/pwm/hal_pwm.c，PWM HAL 层实现
bsp/artinchip/include/hal/hal_pwm.h，PWM HAL 层接口头文件
bsp/artinchip/drv/epwm/drv_epwm.c，EPWM Driver 层实现
bsp/artinchip/hal/pwmcs/hal_epwm.c，EPWM HAL 层实现
bsp/artinchip/include/hal/hal_epwm.h，EPWM HAL 层接口头文件

7.8.5.2. 模块架构¶

PWM/EPWM 驱动 Driver 层采用 RT-Thread 的 PWM 设备驱动框架。HAL 层也可以支持 Baremetal 方式或配合自定义的设备驱动框架进行使用。（下文仅以PWM作为说明，EPWM同理）

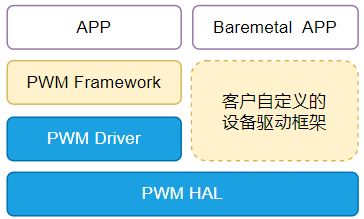

图 7.59 PWM驱动的软件架构图¶

7.8.5.3. 关键流程设计¶

7.8.5.3.1. 初始化流程¶

PWM 驱动的初始化接口通过 INIT_DEVICE_EXPORT(drv_pwm_init) 完成，主要是通过调用 PWM子系统的接口 rt_device_pwm_register() 注册一个 PWM设备。

PWM 控制器的初始化过程，主要步骤有：

初始化模块的clk
初始化模块的默认参数
向设备框架中注册PWM设备

7.8.5.4. 数据结构设计¶

7.8.5.4.1. struct aic_pwm_arg¶

属于 HAL 层接口，记录每一个PWM通道的配置信息：

struct aic_pwm_arg {
    u16 available;
    u16 id;
    enum aic_pwm_mode mode;
    u32 tb_clk_rate;
    u32 freq;
    struct aic_pwm_action action0;
    struct aic_pwm_action action1;
    u32 period;
    u32 duty;
    s32 def_level;
    enum pwm_polarity polarity;
};

7.8.5.4.2. struct aic_pwm_action¶

属于 HAL 层接口，记录一组Action的配置信息：

struct aic_pwm_action {
    enum aic_pwm_action_type CBD;
    enum aic_pwm_action_type CBU;
    enum aic_pwm_action_type CAD;
    enum aic_pwm_action_type CAU;
    enum aic_pwm_action_type PRD;
    enum aic_pwm_action_type ZRO;
};

7.8.5.5. Driver 层接口设计¶

以下接口是 PWM 设备驱动框架需要的标准接口。

struct rt_pwm_ops
{
    rt_err_t (*control)(struct rt_device_pwm *device, int cmd, void *arg);
};

7.8.5.5.1. drv_pwm_control¶

函数原型	rt_err_t drv_pwm_control(struct rt_device_pwm device, int cmd, void arg)
功能说明	（类似ioctl的接口方式）配置一个 PWM 通道
参数定义	device - 指向 PWM 设备的指针 cmd - ioctl 命令码 arg - 命令参数，指向struct rt_pwm_configuration结构的指针
返回值	0，成功； < 0，失败
注意事项

7.8.5.6. HAL 层接口设计¶

HAL 层的函数接口声明存放在 hal_pwm.h 中，主要接口有：

void hal_pwm_ch_init(u32 ch, enum aic_pwm_mode mode, u32 default_level,
                     struct aic_pwm_action *a0, struct aic_pwm_action *a1);
int hal_pwm_set(u32 ch, u32 duty_ns, u32 period_ns);
int hal_pwm_get(u32 ch, u32 *duty_ns, u32 *period_ns);
int hal_pwm_set_polarity(u32 ch, enum pwm_polarity polarity);
int hal_pwm_enable(u32 ch);
int hal_pwm_disable(u32 ch);

int hal_pwm_init(void);
int hal_pwm_deinit(void);

void hal_pwm_status_show(void);

7.8.5.7. Demo¶

本Demo实现了通过 PWM 来控制背光的亮度：

void turn_on_lcd_backlight(void)
{
    struct rt_device_pwm *pwm_dev;

    /* turn on the LCD backlight */
    pwm_dev = (struct rt_device_pwm *)rt_device_find("pwm");
    /* pwm frequency:100K = 10000ns */
    rt_pwm_set(pwm_dev, LCD_PWM_DEV_CHANNEL, 10000, 10000);
    rt_pwm_enable(pwm_dev, LCD_PWM_DEV_CHANNEL);
}
