7.6.5. 设计说明¶

7.6.5.1. 源码说明¶

源代码位于 bsp/artinchip/：

bsp/artinchip/drv/i2c/drv_i2c.c，I2C Driver 层实现
bsp/artinchip/hal/i2c/hal_i2c.c，I2C HAL 层实现
bsp/artinchip/include/hal/hal_i2c.h，I2C HAL 层接口头文件

7.6.5.2. 模块架构¶

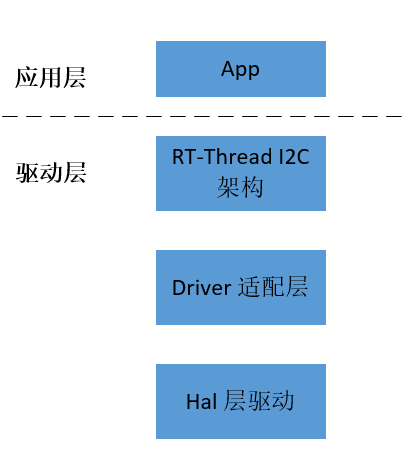

I2C 驱动 Driver 层采用 RT-Thread 的 I2C 设备驱动框架，APP 可以遵从 RT-Thread 的调用方式，也可以直接使用 HAL 层，支持 baremetal 方式的应用场景。

7.6.5.2.1. I2C master¶

I2C 作为 master 时，驱动的实现主要包括4个部分：

硬件参数配置：主要是设置 I2C 工作的主机模式，7bit 或 10bit 寻址，寻址的从机地址设置，FIFO 设置以及总线传输速率等。
SCL时序参数设置：根据设置的总线传输速率，设置 SCL 的高低电平时间。
i2c_algorithm 的实现：作为主机端，主要是 master_xfer 的实现。在驱动实现中，以 message 为单位进行数据的收发，数据的传输采用中断的方式。
中断的处理：处理 master 端的数据收发，并产生相应的 start、ack、nack、restart、stop 信号。

7.6.5.3. 关键流程设计¶

7.6.5.3.1. 初始化流程¶

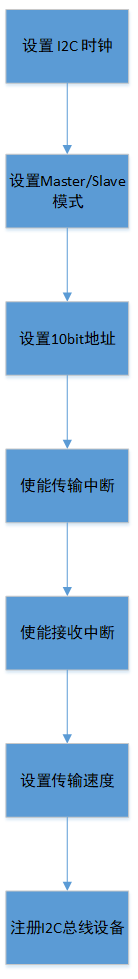

I2C模块驱动的初始化流程如下：

7.6.5.3.2. 传输流程¶

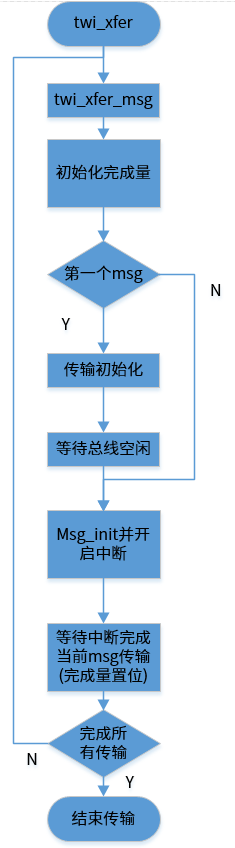

在 I2C master 驱动中，数据的传输由 aic_i2c_master_xfer 发起，可以完成多个 i2c_msg 的传输。传输流程如下：

7.6.5.3.3. I2C模块总线信号¶

在 I2C 总线的数据传输过程，由 start/restart/stop 作为总线的控制信号。了解 I2C 模块中 start/restart/stop 信号的生成方式，有助于了解驱动的源码实现。

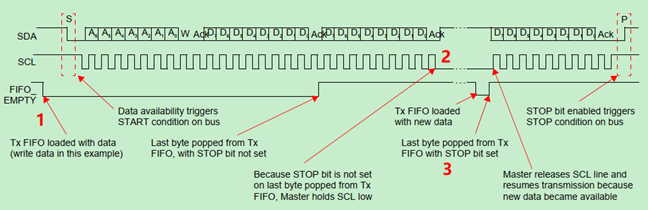

7.6.5.3.3.1. master transmitter¶

对图中3个关键点的解释：

I2C 作为 master transmitter 时，当向 TXFIFO 中写入数据时，I2C 模块会自动发出 start 信号
若 stop 位未置位，则当 TXFIFO 中的数据全部发送，TXFIFO 为空时，会保持 SCL 为低电平，直到再次向 TXFIFO 中写入数据
再次向 TXFIFO 写入数据时，将 stop 位置1，则在完成该字节的发送后，master 会自动发送 stop 信号

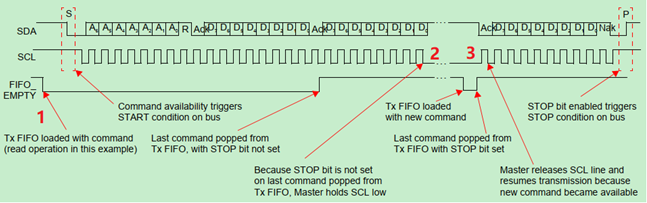

7.6.5.3.3.2. master receiver¶

对图中3个关键点的解释：

I2C 作为 master receiver 时，当向 TXFIFO 写入读命令(即向 I2C_DATA_CMD 写入读命令)时，I2C 模块会自动发送 start 信号
当接收到 slave 端发送的数据后，只有再次发送一次读命令，才会对本次收到的数据恢复 ACK 确认信号
master 在接收到最后一个数据后，回复 NACK，slave 端才会结束数据的传送。在发送最后一个读命令时，同时将 stop 位置位，则master在接收到slave发送的数据后，I2C模块会自动发送NACK信号

注解

I2C 模块的数据传输，无论是 transmitter 还是 receiver，都会用到 TXFIFO，transmitter 时用来发送数据，receiver 时用来发送命令。所以，中断处理中，触发 TXFIFO_EMPTY 中断的，可能是 read msg，也可能是 write msg

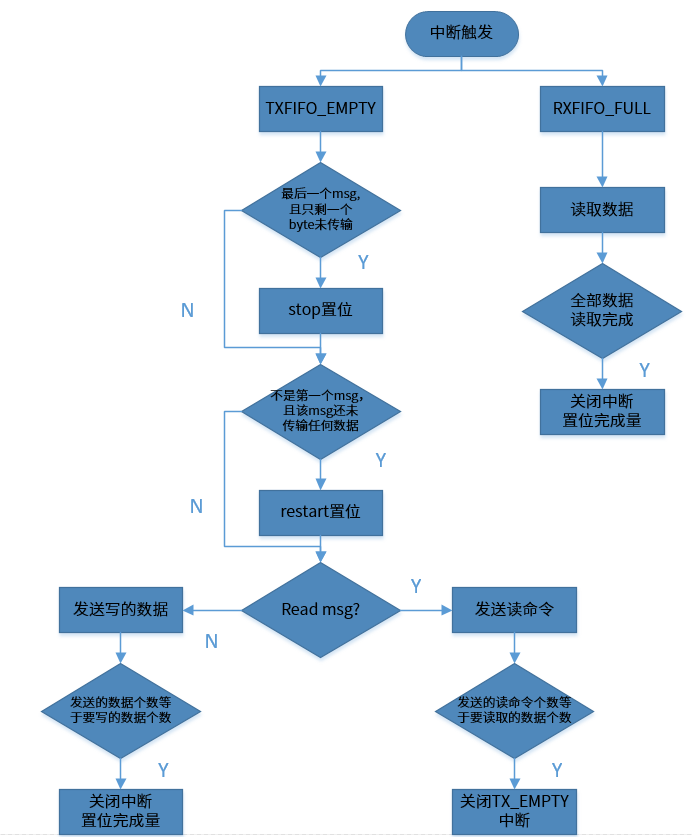

7.6.5.3.4. 中断流程¶

7.6.5.4. 数据结构设计¶

管理 I2C 控制器资源的顶层结构体

struct rt_i2c_bus_device
{
    struct rt_device parent;                    // 设备基类 device
    const struct rt_i2c_bus_device_ops *ops;    // I2C 操作方法
    rt_uint16_t  flags;                         // I2C 读写标志
    struct rt_mutex lock;                       // 互斥锁，保证多线程访问安全
    rt_uint32_t  timeout;                       // 超时时间
    rt_uint32_t  retries;                       // 调用次数
    void *priv;                                 // 私有数据
};

7.6.5.5. 接口设计¶

对 I2C 总线操作的结构体

struct rt_i2c_bus_device_ops
{
    rt_size_t (*master_xfer)(struct rt_i2c_bus_device *bus, struct rt_i2c_msg msgs[], rt_uint32_t num);
    rt_size_t (*slave_xfer)(struct rt_i2c_bus_device *bus, struct rt_i2c_msg msgs[], rt_uint32_t num);
    rt_err_t (*i2c_bus_control)(struct rt_i2c_bus_device *bus, rt_uint32_t, rt_uint32_t);
};

D211 实例化的结构体为：

static const struct rt_i2c_bus_device_ops i2c_ops = {
    aic_i2c_master_xfer,    // master_xfer
    RT_NULL,                // slave_xfer
    aic_i2c_bus_control,    // bus_control
};

I2C 消息结构体

struct rt_i2c_msg
{
    rt_uint16_t addr;       // I2C 从设备地址
    rt_uint16_t flags;      // I2C 读写标志
    rt_uint16_t len;        // 待传输数据的长度
    rt_uint8_t  *buf;       // 待传输数据的指针
};

7.6.5.5.1. aic_i2c_master_xfer¶

函数原型	static rt_size_t aic_i2c_master_xfer(struct rt_i2c_bus_device *bus, \| struct rt_i2c_msg msgs[], rt_uint32_t num)
功能说明	打印I2C发生abort的原因，并返回相应的error值
参数定义	bus：I2C 接口对应的总线指针 msgs：发送的消息数组 num：发送的消息数量
返回值	返回已发出的消息数量
注意事项

7.6.5.5.2. aic_i2c_bus_control¶

函数原型	static rt_err_t aic_i2c_bus_control(struct rt_i2c_bus_device *bus, \| rt_uint32_t cmd, rt_uint32_t value)
功能说明	对 I2C 总线参数进行设置，目前支持更改总线速率，成功返回 RT_EOK
参数定义	bus：I2C 接口对应的总线指针 cmd：命令参数 value：命令值
返回值	RT_EOK：函数执行成功 -RT_EIO：非法操作
注意事项
