7.2.1. 模块介绍

7.2.1.1. 术语定义

术语/缩略语

定义及说明

CAP

Capture，信号捕捉，属于 PWMCS 中的一个子模块

PWMCS

PWM Control System，PWM控制系统

7.2.1.2. CAP 工作原理

CAP 模块对输入信号 CAP_IO 的上下边沿进行捕捉，记录计数器的数值并写入 CAP_REG 寄存器。

../../../_images/capinputblock.png

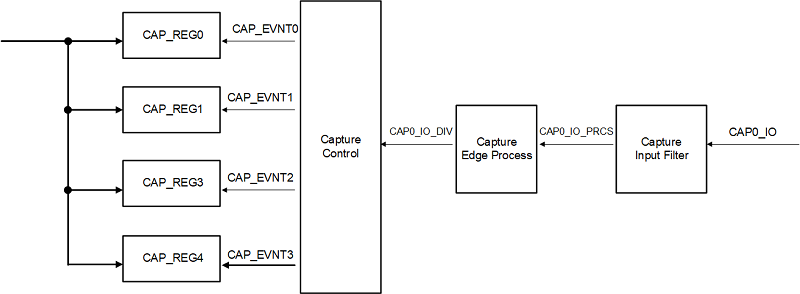

图 7.44 CAP 模块的捕捉输入功能框图

以 D13x 为例，CAP 模块支持 6 路，所以最多可实现 6 个 CAP。
