10.4.4. 测试指南¶

10.4.4.1. 测试环境¶

10.4.4.1.1. 硬件¶

开发板
网线

10.4.4.1.2. 软件¶

PC端的串口终端软件，用于PC和开发板进行串口通信
HTTP服务器

10.4.4.1.3. 搭建HTTP服务器¶

推荐使用 NGINX 工具在 Windows 上搭建HTTP服务器

10.4.4.1.3.1. 搭建过程¶

从官网下载 NGINX 软件包，地址：https://nginx.org/en/download.html

将下载的软件包进行解压，注意解压包的路径不能包含中文字符

在”CMD” 环境下，启动NGINX服务，服务启动成功后，在任务管理器中会有两个”nginx”进程，并测试服务器是否工作正常

适配 nginx.conf 文件配置，重新加载配置，开放服务器目录

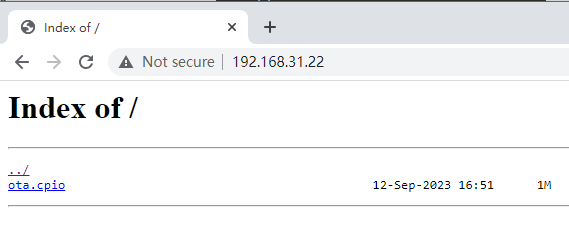

HTTP 服务器窗口如下所示:

10.4.4.1.4. 编译和烧录¶

配置完成后，保存退出，编译，烧录

编译过程中可以看到 OTA 包打包信息，如下所示：

make CPIO image begin...
os.aic
data.fatfs
2961 blocks
make CPIO image done...

注解

上述 OTA 包包含了 os.aic，data.fatfs两个文件

10.4.4.1.5. 上传 OTA 升级包到服务器目录¶

OTA 升级包文件名称是 ota.cpio，执行命令 co 进入到 images 目录下可以看到该文件

将 ota.cpio 拷贝到 NGINX 服务器目录

10.4.4.2. 验证¶

10.4.4.2.1. 准备工作¶

烧录完成后，断开电源，上电，插入网线

10.4.4.2.1.1. 查看启动打印信息¶

ai:
    IPv4 Address   : 192.168.31.200
    Default Gateway: 192.168.31.1
    Subnet mask    : 255.255.255.0
    MAC addr       : 00:22:44:88:77:66
[I] aicphy_poll_thread()635  Port 0 link UP! autoneg mode: speed 100M, full duplex, flow control off.

10.4.4.2.1.2. 测试网络连通状态¶

aic/> ping 192.168.31.22
aic/> Reply from 192.168.31.22: time=2ms

注解

ping 通网络，需要等待一段时间

10.4.4.2.1.3. 查看 OTA 升级命令¶

执行 help 命令查看 OTA 升级命令如下：

...
http_ota         - Use HTTP to download the firmware
...

10.4.4.2.2. 启动 OTA 升级¶

执行命令 http_ota 或者 http_ota http://192.168.31.22/ota.cpio

以下是相关升级信息

aic/> http_ota
using uri: http://192.168.31.22/ota.cpio
01-01 08:08:48 I/NO_TAG: OTA file size is (1517056)
01-01 08:08:48 I/NO_TAG: find file os.aic cpio data success
01-01 08:08:48 I/NO_TAG: Start erase flash (os_r) partition!
01-01 08:08:50 I/NO_TAG: Erase flash (os_r) partition success! len = 524288
01-01 08:08:50 I/NO_TAG: Start upgrade os.aic!
01-01 08:08:50 I/NO_TAG: Download: [=>
01-01 08:08:50 I/NO_TAG: Download: [==>
01-01 08:08:50 I/NO_TAG: Download: [===>
......
01-01 08:08:52 I/NO_TAG: Sum check success!
01-01 08:08:52 I/NO_TAG: download os.aic success!
01-01 08:08:52 I/NO_TAG: find file data.fatfs cpio data success
01-01 08:08:52 I/NO_TAG: Start erase flash (rodata_r) partition!
01-01 08:08:59 I/NO_TAG: Erase flash (rodata_r) partition success! len = 2097152
01-01 08:08:59 I/NO_TAG: Start upgrade data.fatfs!
01-01 08:08:59 I/NO_TAG: Download: [>
01-01 08:08:59 I/NO_TAG: Download: [=>
01-01 08:08:59 I/NO_TAG: Download: [==>
......
01-01 08:09:05 I/NO_TAG: Sum check success!
01-01 08:09:05 I/NO_TAG: download data.fatfs success!
01-01 08:09:05 I/NO_TAG: find file TRAILER!!! cpio data success
01-01 08:09:05 I/NO_TAG:
01-01 08:09:05 I/NO_TAG: Download firmware to flash success.
01-01 08:09:05 I/NO_TAG: System now will restart...

注解

升级完成以后，自动重启，加载新代码启动

10.4.4.2.3. 升级判断¶

从程序打印log差异和文件系统中文件差异判断当前运行的版本

10.4.4.2.3.1. Boot 相关打印信息¶

Start-up from os/os_r

注解

os 表示从 os 分区读取数据启动 RTT 程序。
os_r 表示从 os_r 分区读取数据启动 RTT 程序。

10.4.4.2.3.2. RTT 相关打印信息如下¶

[I] aic_ota_set_status()170 OTA Upgrade success // OTA 升级成功打印信息
Mount APP in blk blk_rodata // 表示挂载块设备名称为 blk_rodata
