15.2.2. 功能描述¶
15.2.2.1. 版本¶
由于FPGA资源有限，无法实现芯片的全部逻辑，也由于模块的验证需求不尽相同，开发一款芯片 往往会实现多个FPGA版本，通过制作bitfile选择项不同，实现不同资源的bitfile，FPGA版本制作 bitfile选择项目如 表 15.1 所示。
PROCESS/MEMORY/DISPLAY/ENGINE选择模块为互斥，只能从三/二选一
除了部分接口不出IO，其他模块默认包含在FPGA中
分类 |
选择1 |
选择2 |
选择3 |
备注 |
|---|---|---|---|---|
PROCESS |
CPU |
PCIE |
||
MEMORY |
DDR2 |
DDR3 |
NDDR |
|
DISPLAY |
LVDS |
MIPI |
NLCD |
选择1包含LVDS&RGB |
ENGINE |
CE |
GA |
VE |
选择1包含CE&SID |
处理器选择说明

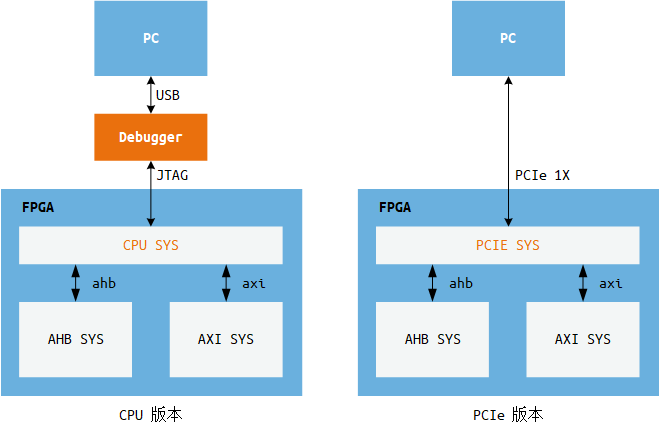

PROCESS选择项为CPU/PCIE，两者差别如 图 15.1 所示， 左边是选择CPU，右边是选择PCIE。
图 15.1 CPU和PCIE版本的区别¶
CPU选择项版本用于各种功能验证以及操作系统调试； CPU选择项版本等同于ASIC实现，通过PC机连接仿真器，仿真器连接到FPGA的JTAG接口，控制CPU实现访问。
PCIE选择项版本主要用于DE/GE/VE等具有大吞吐数据的模块自动化验证； PCIE选择项版本通过PC的PCIe连接到FPGA PCIe，FPGA实现PCIe转AXI，使用AXI进行传输和控制； 具有数据吞吐量大（2.5Gbps，当前使用＜5MB，后续需要进一步提升）且方便自动验证。
接口模块说明
由于FPGA IO限制，接口模块往往没有包括ASIC所有模块；主要表现为在有多套一样的模块时， FPGA套数没有实际芯片那么多，具体套数如 表 15.2 所示。 接口IO分配的具体位置可参考附录1
模块 |
套数 |
备注 |
|---|---|---|
UART |
3 |
UART0: 2线用于DEBUG，UART1/2: 3线用于RS485验证 |
TWI |
4 |
TWI0/1:CON，TWI2: AUDIO-AC101，TWI3: DVP/MIPI-CSI |
CIR |
2 |
|
CAN |
2 |
MIPI |
GMAC |
2 |
GMAC0: RMII 100M，GMAC1: RGMII 1000M |
USB |
2 |
USB0: DEVICE，USB1: HOST |
I2S |
1 |
接AC101 |
DMIC |
1 |
|
SPK_OUT |
1 |
|
SPI |
3 |
SPI0/1用于SPI NAND/NOR，SPI2用于PWMCS ADC使用 |
SDMC |
3 |
|
PWM |
||
ADCIM |
