11.4.2. 功能描述¶

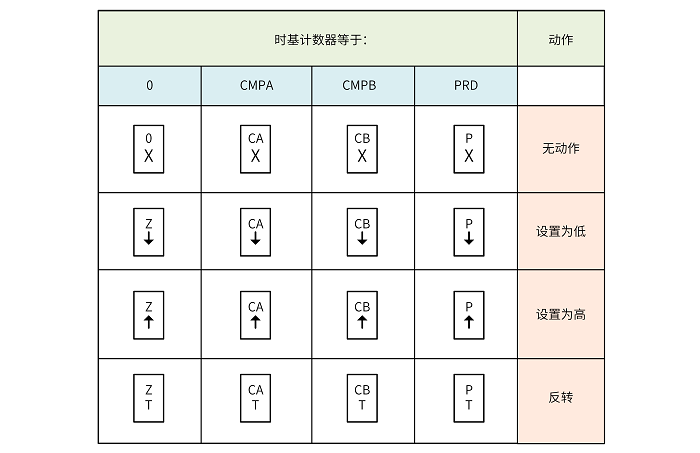

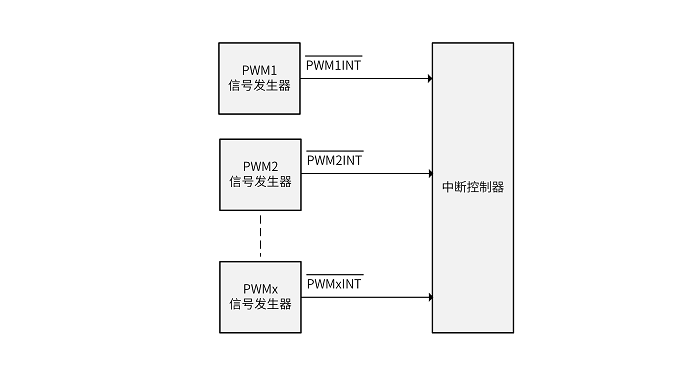

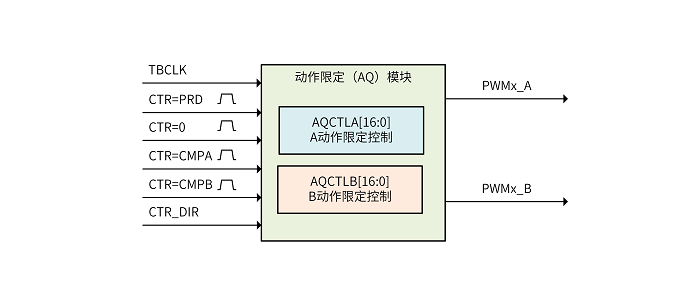

每个PWM信号发生器包含4个子模块，分别是时基（Time-Base）子模块、计数比较(Counter-Compare)子模块、动作限定(Action-Qualifier)子模块、事件触发(Event-Trigger)子模块， 每个子模块可以通过软件配置实现特定功能。

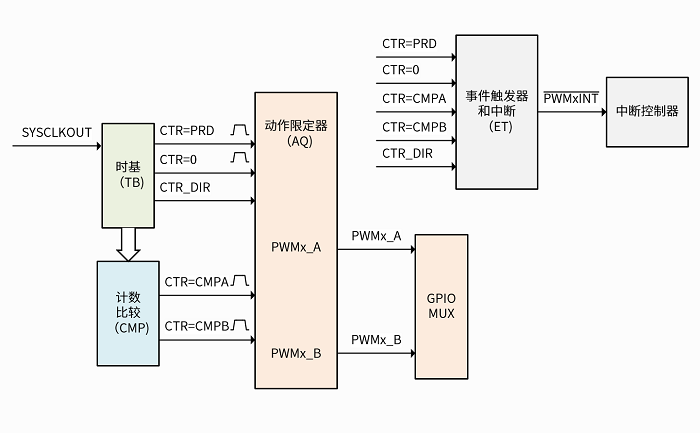

图 11.4 PWM信号发生器框图¶
11.4.2.1. 时基子模块¶
每个PWM信号发生器都有一个自己的时基子模块，用以确定PWM信号发生器所有事件的时序。

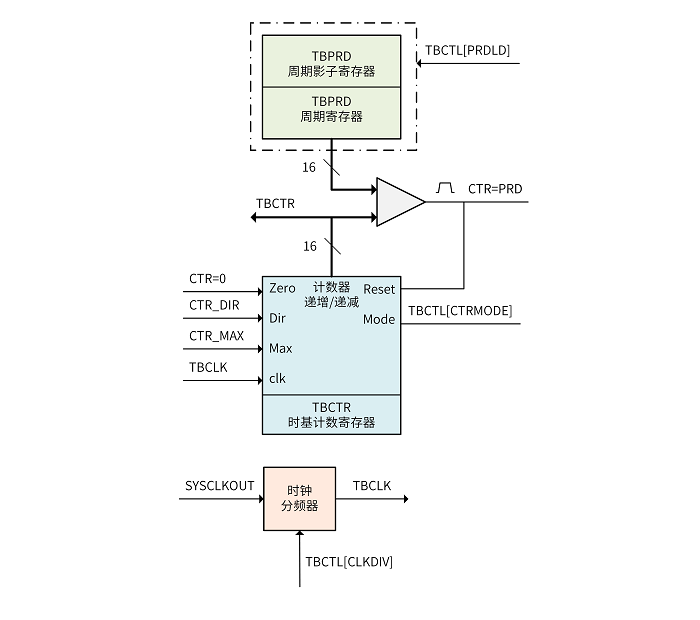

图 11.5 时基子模块信号和寄存器¶
PWM信号频率由时基周期寄存器TBPRD和时基计数器模式决定，下图给出了时基计数器在递增模式、递减模式、增减模式下PWM周期和频率的关系。 周期设置为4（TBPRD=4），每一步增加时间由时基时钟TBCLK决定，时基时钟由系统时钟SYSCLKOUT分频得到。

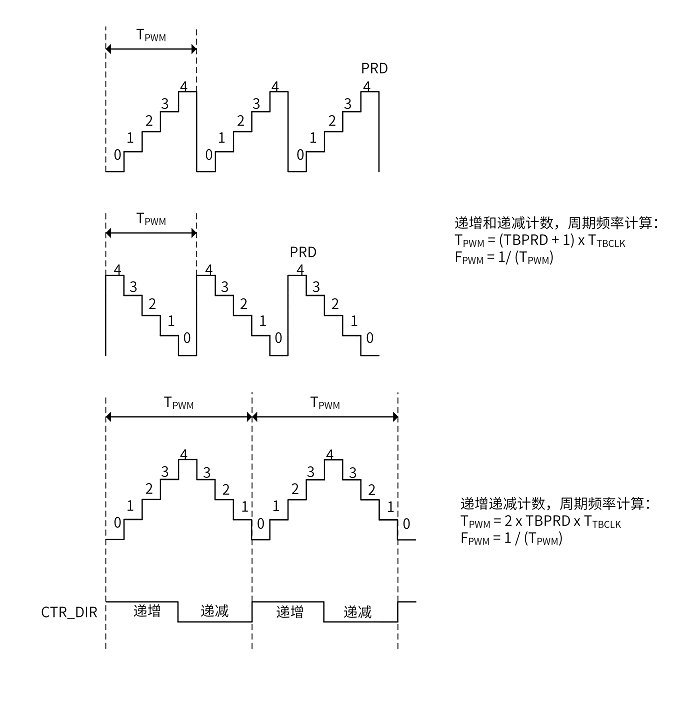

图 11.6 时基频率和周期¶
11.4.2.2. 计数比较子模块¶
计数比较子模块将时基计数器的值作为输入，该值不断与计数比较器A（CMPA）和计数比较器B（CMPB）寄存器的值作比较， 当时基计数器的值等于任意一个比较寄存器的值时，计数比较单元将产生一个相应的事件。

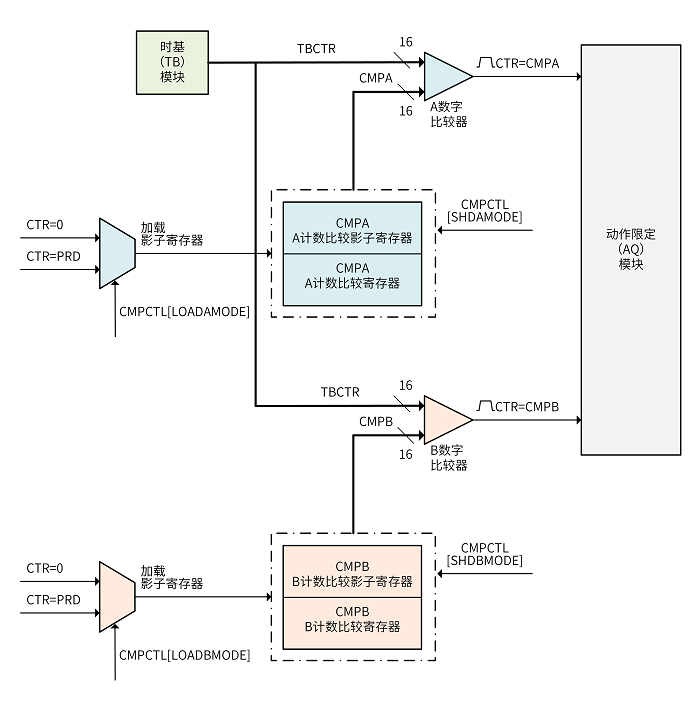

图 11.7 计数比较子模块信号和寄存器¶
