10.8.1. 概述

Audio Codec模块内置Sigma-Delta ADC、DMIC接口和PWM音频输出，经过数字信号的处理，实现音频信号的录入以及播放等功能。

10.8.1.1. 特性说明

• 支持1x模拟音频输入

• 1x ADC，支持16bit精度，采样率8kHz~48kHz

• 支持数字DMIC立体声音频输入

• 无DAC设计，采用PWM输出

• 支持2x单端输出（立体声输出），或1x 差分输出（单声道输出）

• 输入输出通路均支持数字音量控制

• 提供128 x 32-bits FIFO用于ADC通路的数据

• 提供128 x 32-bits FIFO用于DMIC通路的数据

• 提供128 x 32-bits FIFO用于Playback通路的数据

• 支持CPU和DMA两种方式实现数据传输

10.8.1.2. 原理框图

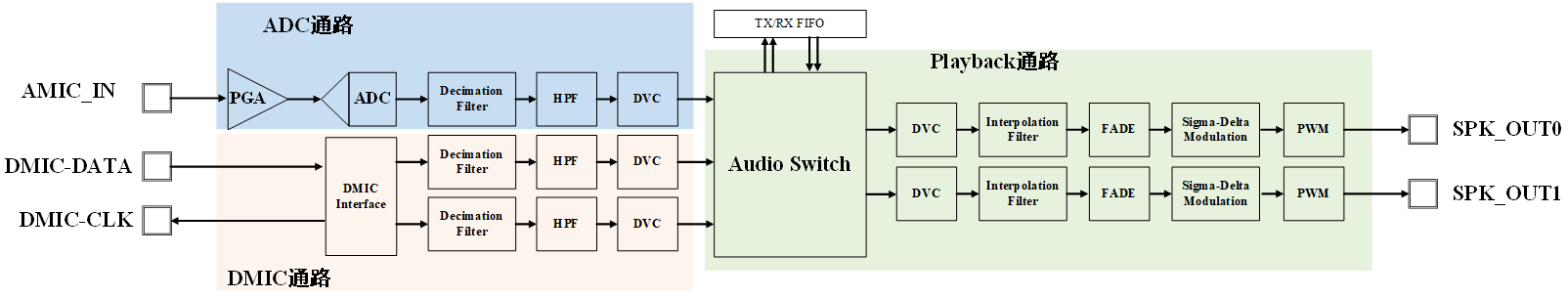

图 10.62 原理框图

如上图所示为Audio Codec模块的结构框图，从框图可看出主要由ADC通路、DMIC通路、Playback通路以及FIFO数据部分组成。

ADC和DMIC通路用于录音，Playback通路用于播放，FIFO数据部分用于缓冲收发（接收即是录音，发送即是播放）数据。

其中，DMIC通路中的DMIC Interface模块是将DMIC的立体声数据分离，从而分别进入左右声道的数字处理。

Playback通路的Audio Switch模块用于选择DSPK0和DSPK1的数据源。
