4. 电气特性

4.1. 运行条件

4.1.1. 最大极限值

表 4.1 电气参数最大极限值

符号

描述

最小值

最大值

单位

Tstg

储存温度

-40

125

°C

VCC33_IO0

GPIOA/GPIOB/GPIOE电源

-0.3

3.6

V

VCC33_IO1

GPIOC/GPIOD/GPIOF电源

-0.3

3.6

V

RTC_VCOIN

RTC电源

-0.3

3.6

V

VCC_DRAM

DRAM电源

-0.3

1.85

V

VDD11_SYS

内核及系统电源

-0.3

1.32

V

Iio

IO输入输出电流

-55

60

mA

4.1.2. 建议运行条件

表 4.2 电气参数建议值

符号

描述

最小值

典型值

最大值

单位

Tj

结温

-40

125

°C

Ta

环境温度

-40

105

°C

VCC33_IO0

GPIOA/GPIOB/GPIOE电源

2.7

3.3

3.6

V

VCC33_IO1

GPIOC/GPIOD/GPIOF电源

2.7

3.3

3.6

V

RTC_VCOIN

RTC电源

2.7

3.0

VCC33_IO1

V

VCC_DRAM

DRAM电源

1.35

1.5/1.8

1.85

V

VDD11_SYS

内核及系统电源

0.9

1.1/1.2

1.32

V

4.2. RTC 供电

RTC供电来源于VCC33_IO1和VCOIN,内部电路自动检测VCC33_IO1和VCOIN电压,并采用电压高的那一路供电。

  • 开机下:VCC33_IO1为3.3V,VCOIN接纽扣电池(电池典型为3.0V),则采用VCC33_IO1供电

  • 关机下:VCC33_IO1未供电,VCOIN接纽扣电池(电池典型为3.0V),则采用VCOIN供电,典型功耗为2.8uA

4.3. 上下电时序及复位

4.3.1. 上下电时序

VCC33_IO、VCC_DRAM和VDD11_SYS无上下电时序要求。

4.3.2. 复位源

芯片系统有五种复位源,以下任何一种复位条件成立,会对芯片产生复位:

  • SYS上电复位:在VCC33_IO0上电后产生复位,上电10ms内系统自动放开此复位

  • RTC上电复位:在RTC上电后(供电来源VCC33_IO1和VCOIN)自动完成复位

  • 外部引脚复位:引脚RESETN输入低电平并持续2ms以上产生复位

  • 调试器复位:在接收到JTAG IO上的RESET命令后立即产生复位

  • 看门狗复位:通过软件使能后,在WDOG超时复位条件满足下立即产生复位

4.4. 内置LDO电气特性

4.4.1. LDO30

内置LDO30(VCC30_ANA),用于系统模拟及GPADC/PSADC/Audio ADC供电,其电气特性描述如下:

表 4.3 LDO30 电气特性

符号

描述

最小值

典型值

最大值

单位

Vo

输出电压

2.95

3.00

3.05

V

Io

输出电流

-

-

100

mA

Co

外部去耦电容

-

1

-

uF

4.4.2. LDO25

内置LDO25,用于 DRAM控制器和 eFuse 供电,其电气特性描述如下:

表 4.4 LDO25 电气特性

符号

描述

最小值

典型值

最大值

单位

Vo

输出电压

2.45

-

2.55

V

Io

输出电流

-

-

50

mA

Co

外部去耦电容

-

1

-

uF

4.4.3. LDO1x

内置LDO1x,电压可配置,其电气特性描述如下:

表 4.5 LDO1x 电气特性

符号

描述

最小值

典型值

最大值

单位

Vo

输出电压

1.35

-

1.85

V

Io

输出电流

-

-

500

mA

Co

外部去耦电容

-

1

-

uF

4.5. 时钟

4.5.1. 外部时钟源

  • 32.768kHz 时钟用于低频及RTC。

  • 24.000MHz 时钟用于产生主时钟。

符号

描述

最小值

典型值

最大值

单位

OSC_24M

PLL时钟源

-

24

-

MHz

OSC_32K

RTC时钟源

-

32768

-

Hz

4.6. IO电气特性

4.6.1. IO DC 特性

表 4.6 GPIO DC 电气特性

符号

描述

最小值

典型值

最大值

单位

VIH

高电平输入电压

0.7*VCC33_IO

-

VCC33_IO+0.3

V

VIL

低电平输入电压

-0.3

-

0.3*VCC33_IO

V

RPU

上拉电阻

-

33

-

RPD

下拉电阻

-

33

-

IIH

高电平输入电流

-

-

10

uA

IIL

低电平输入电流

-

-

10

uA

VOH

高电平输出电压

VCC33_IO-0.3

-

VCC33_IO

V

VOL

低电平输出电压

0

-

0.3

V

IOH

高电平驱动能力

8

-

60

mA

IOL

低电平驱动能力

8

-

60

mA

IOZ

三态输出漏电流

-10

-

10

uA

CIN

输入电容

-

-

5

pF

COUT

输出电容

-

-

5

pF

4.6.2. IO AC 特性

表 4.7 GPIO AC 电气特性

符号

描述

测试条件

最小值

典型值

最大值

单位

fmax

最大频率

负载6pF

-

-

150

MHz

tr

上升时间

VOL到VOH时间

-

-

1.6

ns

tf

下降时间

VOH到VOL时间

-

-

1.6

ns

4.7. 时序参数

4.7.1. 显示接口时序

  • PRGB时序

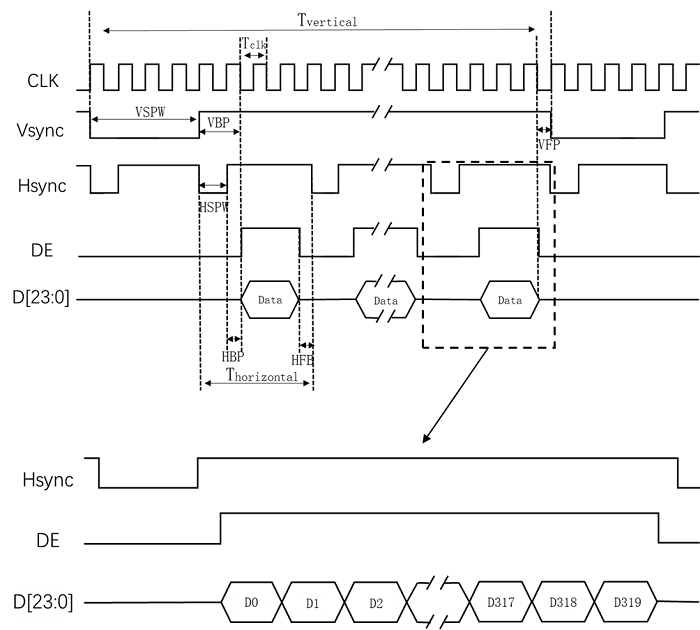

../_images/lcd_prgb_signal.png

图 4.1 prgb时序

  • LVDS支持Single Link和Dual Link

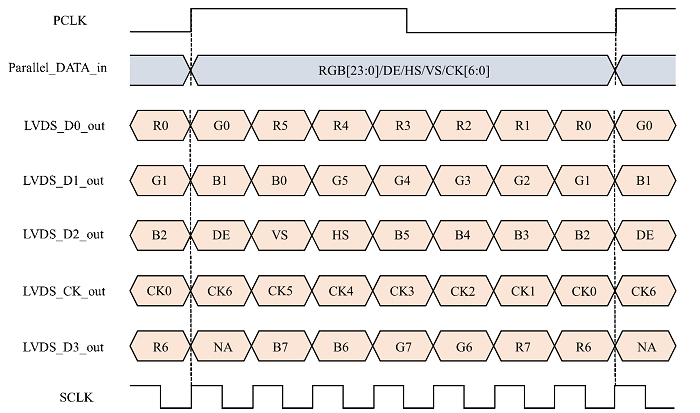

../_images/lvds_format.png

图 4.2 lvds时序

  • MIPI-DSI支持Video模式(包括Burst模式、Sync Pulse模式和Sync Event模式)

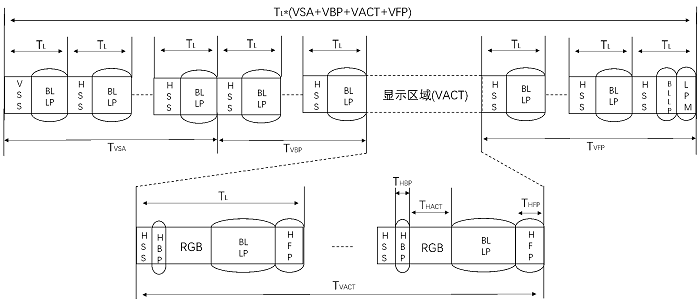

../_images/dsi_burst.png

图 4.3 Video burst模式

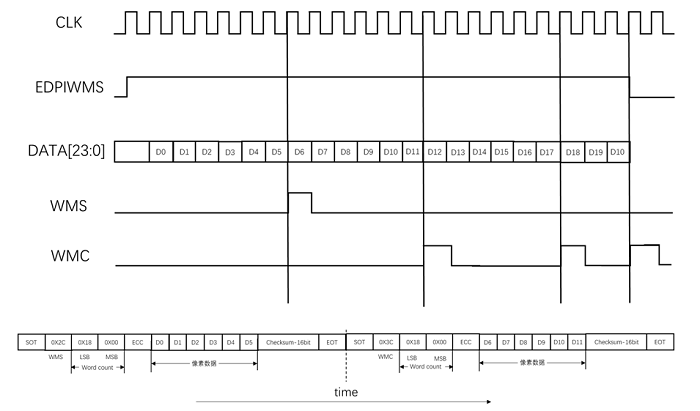

../_images/dsi_cmd.png

图 4.4 command模式
