3.1. Boot 介绍

tinySPL 是 Baremetal 中的启动引导程序(Bootloader)，其功能包含了加载启动应用程序、 烧录和升级。

3.1.1. 启动流程

Baremetal 的系统启动流程如下：

../../_images/boot_flow.png

图 3.20 启动流程

其中 PBP(PreBootProgram) 主要做 DRAM 初始化工作，tinySPL 负责进行启动和升级。

3.1.2. 软件架构

tinySPL 是基于 Baremetal 的 HAL 构建的裸机(Baremetal) 程序，其软件架构如下图所示。

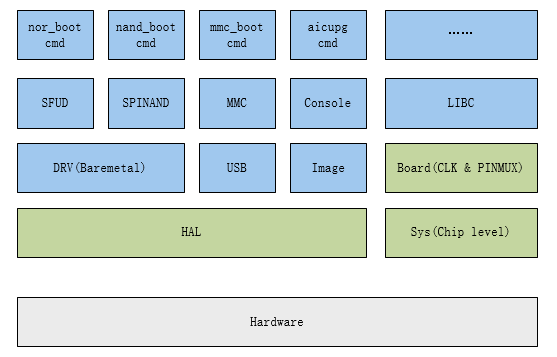

../../_images/boot_arch.png

图 3.21 软件架构

上图中， HAL 、 Board 、 Sys 与 Baremetal SDK 中的应用程序共用同一份代码， 以简化 Boot 对不同板子的支持。

3.1.3. 编译说明

新配置一个板子后，需要为该方案编译生成一个 bootloader.bin 。

在 Baremetal SDK 中，Boot 程序可以当作一个独立的裸机项目进行编译，与 SDK 中的其他方案编译方法相同。

例如：针对 D21x Demo88 的 SPI NAND 方案编译方法如下：

scons --apply-def d21x_demo88-nand_baremetal_bootloader_defconfig

scons

编译完成时，除了在 output/d21x_demo88-nand_baremetal_bootloader/images/ 下生成 elf 文件外， 还会将 bootloader.bin 复制到板级目录之中，供打包烧录镜像时使用:

target/d21x/demo88-nand/pack/bootloader.bin

编译 Boot 时，不会打包烧录镜像文件，编译应用时才会打包烧录镜像。

小技巧

在编译应用时，如果 bootloader.bin 已经存在，并且分区等配置没有改变，则不需要重新编译 Bootloader。
