2.3. SquareLine Studio

SquareLine GUI是LVGL官网推荐的GUI 图形化辅助设计工具，可使用LVGL图形库开发UI，且支持多个平台， 如MacOS、Windows和Linux。在该工具中，我们通过拖放就可以在屏幕上添加和移动小控件，图像和字体的处理也变得十分简单， 但不具备编译调试代码的功能，界面设计完成后需要导出工程到其他IDE工具进行模拟和调试。 可以通过访问LVGL官网 http://lvgl.io 获取更多信息。

2.3.1. 导出工程

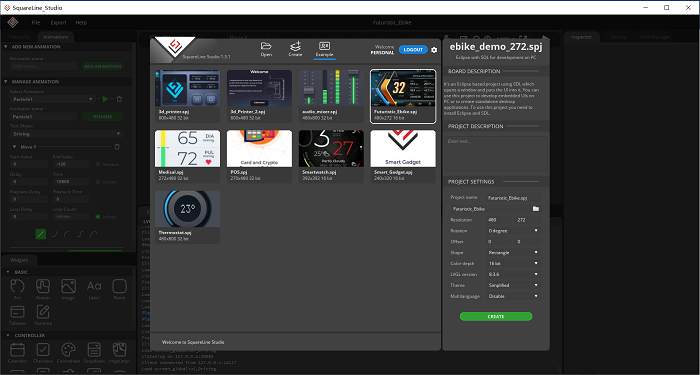

SquareLine工具自带了LVGL官方提供的一些demo示例，在学习控件用法时候可以查看这些demo示例， 以打开Futuristic_Ebike为例，从SquareLIne工具左上角File菜单选择new或open, 在弹出的选择对话框中选择example选项卡，然后双击Futuristic_Ebike图标

../../_images/squareline_sample.png

图 2.65 example打开示意图

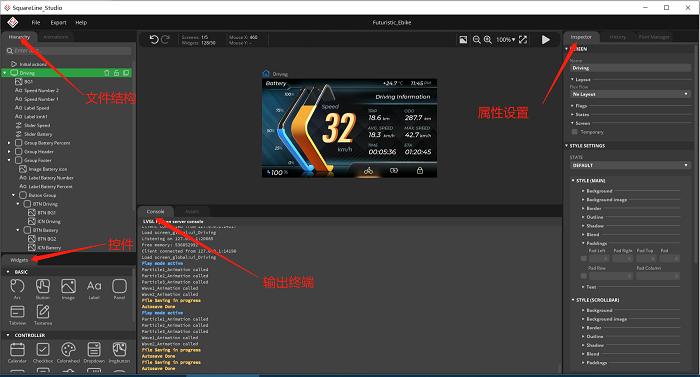

Futuristic_Ebike工程打开后如下图所示，可以点击右上角的播放按钮，通过鼠标的滑动和点击事件来查看当前的UI效果， SquareLine 提供了widget拖拽功能，通过属性设置控件的一些行为动作，该工具还提供了便捷的动画设计功能。

../../_images/ebike.png

图 2.66 工程窗口示意图

UI效果调整或设计完成后，可以通过export导出功能导出UI文件或项目代码工程，UI文件是png资源图片通过SquareLine转换成C数组的源文件， 导出的项目工程是可以在相应的IDE工具进行模拟调试的工程，例如Eclipse, Vistal Studio, VsCode等。

../../_images/new_project.png

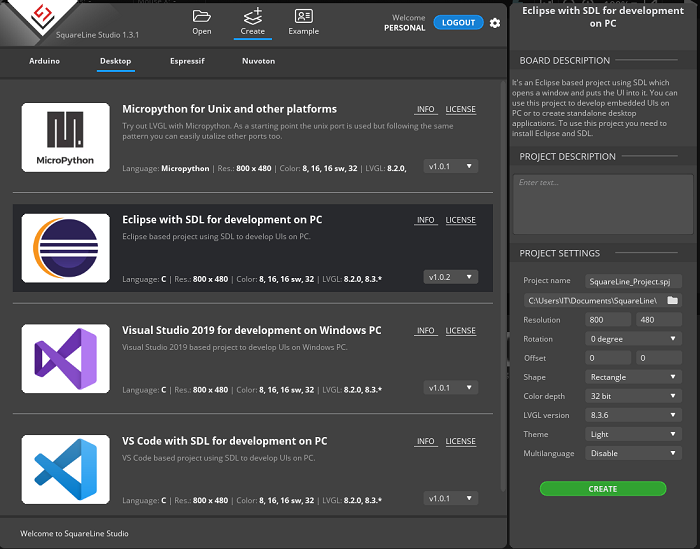

图 2.67 创建新工程示例图

../../_images/project_folder.png

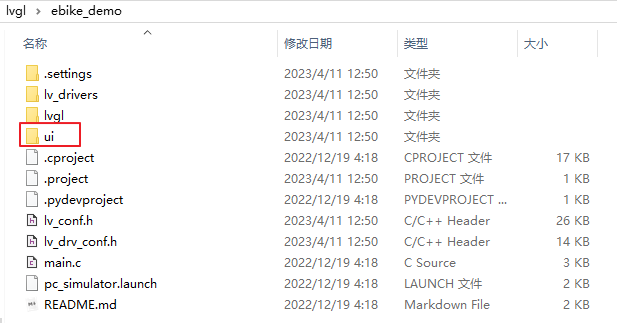

图 2.68 导出工程目录结构

2.3.2. 编译导出的UI代码

  • 复制ui目录到sdk中的目录luban/source/artinchip/lvgl-ui下

  • 修改luban/source/artinchip/lvgl-ui/CMakeLists.txt，中的app目录配置为ui

    # set app folder
set(APP_FOLDER ui)

  • 修改main.c中的入口函数：

    /*Create a Demo*/
#if LV_USE_DEMO_MUSIC == 1
    void lv_demo_music(void);
    lv_demo_music();
#else
    //void base_ui_init();
    //base_ui_init();
    void ui_init();
    ui_init();
#endif

  • 重新编译lvgl-ui

    make clean
make lvgl-ui-rebuild
make

小技巧

Squareline Studo生成的image图片都是build-in的图片，当图片比较大的时候会占用比较多的存储空间，可参考base_ui示例中的方法， 修改为从文件中读取png、jpg图片，从文件读取png、jpg图片，默认会使用硬件解码
