2. 原理图设计¶

2.1. 引脚功能复用¶

2.1.1. D12x 功能复用¶

表 2.1 D12x 功能复用表¶
引脚	功能2	功能3	功能4	功能5	功能6	功能8
PA0	GPADC0	IR_TX	I2C0_SCL	UART0_TX		CPU_NMI
PA1	GPADC1	IR_RX	I2C0_SDA	UART0_RX		DE_TE
PA2	GPADC2	CAN1_TX	I2C1_SCL	UART1_TX		UART2_CTS
PA3	GPADC3	CAN1_RX	I2C1_SDA	UART1_RX		UART2_RTS
PA4	GPADC4		CAN0_TX	UART2_TX
PA5	GPADC5		CAN0_RX	UART2_RX
PA8	RTP_XP		I2C0_SCL
PA9	RTP_YP		I2C0_SDA
PA10	RTP_XN	IR_RX				JTAG_MS
PA11	RTP_YN	IR_TX				JTAG_CK
PB0	SPI0_WP	SPI1_WP		UART0_TX
PB1	SPI0_MISO	SPI1_MISO		UART2_TX
PB2	SPI0_CS0	SPI1_CS		UART2_RX
PB3	SPI0_HOLD	SPI1_HOLD		UART0_RX
PB4	SPI0_CLK	SPI1_CLK		UART2_RTS
PB5	SPI0_MOSI	SPI1_MOSI		UART0_RTS	UART2_CTS
PB6	SDC0_CMD	SPI1_CS		UART1_TX
PB7	SDC0_CLK	SPI1_MISO		UART1_RX
PB8	SDC0_D3	SPI1_MOSI		UART1_RTS	UART3_CTS
PB9	SDC0_D0	SPI1_CLK		UART3_RTS
PB10	SDC0_D1	SPI1_HOLD		UART3_TX
PB11	SDC0_D2	SPI1_WP		UART3_RX
PC0	SDC1_D1		I2C0_SCL	UART3_RTS		JTAG_MS
PC1	SDC1_D0
PC2	SDC1_CLK					UART0_TX
PC3	SDC1_CMD
PC4	SDC1_D3	PWM0_A	I2C1_SCL	UART3_TX		UART0_RX
PC5	SDC1_D2	PWM0_B	I2C1_SDA	UART3_RX		JTAG_CK
PC6	SDC1_DET	PWM1_A	I2C0_SDA	UART3_CTS	DE_TE	IR_RX
PC7		PWM1_B				IR_TX
PD0	LCD_D0	CAN0_TX	I2C0_SCL	UART0_TX
PD1	LCD_D1	CAN0_RX	I2C0_SDA	UART0_RX
PD2	LCD_D2	CAN1_TX	I2C1_SCL	UART1_TX
PD3	LCD_D3	CAN1_RX	I2C1_SDA	UART1_RX
PD4	LCD_D4		I2C1_SCL	UART2_TX
PD5	LCD_D5		I2C1_SDA	UART2_RX
PD6	LCD_D6		PWM0_A	DSPK0
PD7	LCD_D7		PWM0_B	DSPK1
PD8	LCD_D8		PWM1_A
PD9	LCD_D9
PD10	LCD_D10
PD11	LCD_D11
PD12	LCD_D12
PD13	LCD_D13
PD14	LCD_D14
PD15	LCD_D15
PD16	LCD_D16
PD17	LCD_D17
PD18	LCD_D18
PD19	LCD_D19
PD20	LCD_D20
PD21	LCD_D21
PD22	LCD_D22
PD23	LCD_D23
PD24	LCD_DCLK
PD25	LCD_HS				PWM0_B
PD26	LCD_VS				PWM1_A
PD27	LCD_DE				PWM1_B
PE12		PWM1_B		DSPK1
PE13		PWM0_A		DSPK0

2.1.2. D12x QFN68 封装引脚说明¶

表 2.2 D12x QFN68 封装引脚说明¶
引脚	定义	类型	功能	备注说明
SYS
52	RESETN	INPUT	系统复位	内置约30Kohm上拉电阻和去抖滤波，不使用可直接悬空，若外挂电容建议不超过4.7uF
Power
12,29,54	VCC33_IO	POWER	CPU IO电压	3.3V供电
55	LDO25	POWER	内置LDO输出	内部模拟模块使用，外部接1uf旁路电容
28	LDO18	POWER	内置LDO输出	供内部PSRAM使用，若使用需做好芯片散热，外部接1uf旁路电容
27,53	VDD11_SYS	POWER	CPU Core电压	1.1V供电，若使用内置LDO1x，必须做好芯片散热
69	GND	POWER	-	GND 铜皮全连接，需多加过孔散热

表 2.3 D121 QFN68 封装功能复用表¶
引脚	功能1	功能2	功能3	功能4	功能5	功能6	功能8
GPIO A
56	PA0	GPADC0	IR_TX	I2C0_SCL	UART0_TX		CPU_NMI
57	PA1	GPADC1	IR_RX	I2C0_SDA	UART0_RX		DE_TE
58	PA2	GPADC2		I2C1_SCL	UART1_TX		UART2_CT
59	PA3	GPADC3		I2C1_SDA	UART1_RX		UART2_RT
60	PA4	GPADC4			UART2_TX
61	PA5	GPADC5			UART2_RX
62	PA8	RTP_XP		I2C0_SCL
63	PA9	RTP_YP		I2C0_SDA
64	PA10	RTP_XN	IR_RX				JTAG_MS
65	PA11	RTP_YN	IR_TX				JTAG_CK
GPIO B
40	PB0	SPI0_WP	SPI1_WP		UART0_TX
41	PB1	SPI0_MISO	SPI1_MISO		UART2_TX
42	PB2	SPI0_CS0	SPI1_CS		UART2_RX
43	PB3	SPI0_HOLD	SPI1_HOLD		UART0_RX
44	PB4	SPI0_CLK	SPI1_CLK		UART2_RTS
45	PB5	SPI0_MOSI	SPI1_MOSI		UART0_RTS	UART2_CTS
46	PB6	SDC0_CMD	SPI1_CS		UART1_TX
47	PB7	SDC0_CLK	SPI1_MISO		UART1_RX
48	PB8	SDC0_D3	SPI1_MOSI		UART1_RTS	UART3_CTS
49	PB9	SDC0_D0	SPI1_CLK		UART3_RTS
50	PB10	SDC0_D1	SPI1_HOLD		UART3_TX
51	PB11	SDC0_D2	SPI1_WP		UART3_RX
GPIO C
66	PC0	SDC1_D1		I2C0_SCL	UART3_RTS		JTAG_MS
67	PC1	SDC1_D0
68	PC2	SDC1_CLK					UART0_TX
1	PC3	SDC1_CMD
2	PC4	SDC1_D3	PWM0_A	I2C1_SCL	UART3_TX		UART0_RX
3	PC5	SDC1_D2	PWM0_B	I2C1_SDA	UART3_RX		JTAG_CK
4	PC6	SDC1_DET	PWM1_A	I2C0_SDA	UART3_CTS	DE_TE	IR_RX
5	PC7		PWM1_B				IR_TX
GPIO D
37	PD0	LCD_D0		I2C0_SCL	UART0_TX
36	PD1	LCD_D1		I2C0_SDA	UART0_RX
35	PD2	LCD_D2		I2C1_SCL	UART1_TX
34	PD3	LCD_D3		I2C1_SDA	UART1_RX
33	PD4	LCD_D4		I2C1_SCL	UART2_TX
32	PD5	LCD_D5		I2C1_SDA	UART2_RX
31	PD6	LCD_D6		PWM0_A	DSPK0
30	PD7	LCD_D7		PWM0_B	DSPK1
26	PD8	LCD_D8		PWM1_A
25	PD9	LCD_D9
24	PD10	LCD_D10
23	PD11	LCD_D11
22	PD12	LCD_D12
21	PD13	LCD_D13
20	PD14	LCD_D14
19	PD15	LCD_D15
18	PD16	LCD_D16
17	PD17	LCD_D17
16	PD18	LCD_D18
15	PD19	LCD_D19
14	PD20	LCD_D20
13	PD21	LCD_D21
11	PD22	LCD_D22
10	PD23	LCD_D23
9	PD24	LCD_DCLK
8	PD25	LCD_HS				PWM0_B
7	PD26	LCD_VS				PWM1_A
6	PD27	LCD_DE				PWM1_B
GPIO E
38	PE12		PWM1_B		DSPK1
39	PE13		PWM0_A		DSPK0

表 2.4 D122 QFN68 封装功能复用表¶
引脚	功能1	功能2	功能3	功能4	功能5	功能6	功能8
GPIO A
56	PA0	GPADC0	IR_TX	I2C0_SCL	UART0_TX		CPU_NMI
57	PA1	GPADC1	IR_RX	I2C0_SDA	UART0_RX		DE_TE
58	PA2	GPADC2	CAN1_TX	I2C1_SCL	UART1_TX		UART2_CT
59	PA3	GPADC3	CAN1_RX	I2C1_SDA	UART1_RX		UART2_RT
60	PA4	GPADC4		CAN0_TX	UART2_TX
61	PA5	GPADC5		CAN0_RX	UART2_RX
62	PA8	RTP_XP		I2C0_SCL
63	PA9	RTP_YP		I2C0_SDA
64	PA10	RTP_XN	IR_RX				JTAG_MS
65	PA11	RTP_YN	IR_TX				JTAG_CK
GPIO B
40	PB0	SPI0_WP	SPI1_WP		UART0_TX
41	PB1	SPI0_MISO	SPI1_MISO		UART2_TX
42	PB2	SPI0_CS0	SPI1_CS		UART2_RX
43	PB3	SPI0_HOLD	SPI1_HOLD		UART0_RX
44	PB4	SPI0_CLK	SPI1_CLK		UART2_RTS
45	PB5	SPI0_MOSI	SPI1_MOSI		UART0_RTS	UART2_CTS
46	PB6	SDC0_CMD	SPI1_CS		UART1_TX
47	PB7	SDC0_CLK	SPI1_MISO		UART1_RX
48	PB8	SDC0_D3	SPI1_MOSI		UART1_RTS	UART3_CTS
49	PB9	SDC0_D0	SPI1_CLK		UART3_RTS
50	PB10	SDC0_D1	SPI1_HOLD		UART3_TX
51	PB11	SDC0_D2	SPI1_WP		UART3_RX
GPIO C
66	PC0	SDC1_D1		I2C0_SCL	UART3_RTS		JTAG_MS
67	PC1	SDC1_D0
68	PC2	SDC1_CLK					UART0_TX
1	PC3	SDC1_CMD
2	PC4	SDC1_D3	PWM0_A	I2C1_SCL	UART3_TX		UART0_RX
3	PC5	SDC1_D2	PWM0_B	I2C1_SDA	UART3_RX		JTAG_CK
4	PC6	SDC1_DET	PWM1_A	I2C0_SDA	UART3_CTS	DE_TE	IR_RX
5	PC7		PWM1_B				IR_TX
GPIO D
37	PD0	LCD_D0	CAN0_TX	I2C0_SCL	UART0_TX
36	PD1	LCD_D1	CAN0_RX	I2C0_SDA	UART0_RX
35	PD2	LCD_D2	CAN1_TX	I2C1_SCL	UART1_TX
34	PD3	LCD_D3	CAN1_RX	I2C1_SDA	UART1_RX
33	PD4	LCD_D4		I2C1_SCL	UART2_TX
32	PD5	LCD_D5		I2C1_SDA	UART2_RX
31	PD6	LCD_D6		PWM0_A	DSPK0
30	PD7	LCD_D7		PWM0_B	DSPK1
26	PD8	LCD_D8		PWM1_A
25	PD9	LCD_D9
24	PD10	LCD_D10
23	PD11	LCD_D11
22	PD12	LCD_D12
21	PD13	LCD_D13
20	PD14	LCD_D14
19	PD15	LCD_D15
18	PD16	LCD_D16
17	PD17	LCD_D17
16	PD18	LCD_D18
15	PD19	LCD_D19
14	PD20	LCD_D20
13	PD21	LCD_D21
11	PD22	LCD_D22
10	PD23	LCD_D23
9	PD24	LCD_DCLK
8	PD25	LCD_HS				PWM0_B
7	PD26	LCD_VS				PWM1_A
6	PD27	LCD_DE				PWM1_B
GPIO E
38	PE12		PWM1_B		DSPK1
39	PE13		PWM0_A		DSPK0

2.2. 时钟和电源¶

2.2.1. POWER¶

电源系统
- 芯片需提供 VCC33_IO（CPU IO 电源：3.3V/100mA），可使用外置LDO或DCDC。

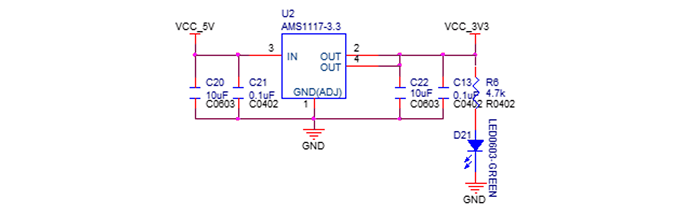

图 2.1 CPU IO 电源 VCC33_IO原理图¶
- 内置LDO18，默认开启，可配置输出1.8V供PSRAM使用，外部接1uF旁路电容即可。
- 内置LDO1x，默认开启，可配置输出1.1V供VDD11_SYS使用。
- 内置LDO25，默认开启，供内部模拟模块使用，外部接1uf旁路电容即可。

注意

若使用内置LDO1x，因转换效率问题，功耗会较外置DCDC增加100mW左右。
若使用内置LDO18和LDO1x，芯片表面温度最高43°C左右。

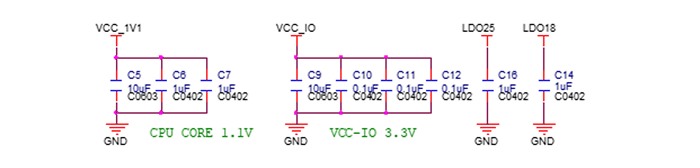

图 2.2 Power 电路去耦电容¶

上下电时序要求
- 无上下电时序要求。
- 内置24M PLL，无需外挂晶振。
- 复位信号内置约30Kohm上拉电阻和去抖滤波，不使用可直接悬空，若外挂电容建议不超过4.7uF。上电完成后，复位自动释放。

2.2.2. SYS¶

系统功能脚说明

表 2.5 系统功能脚说明¶
信号名	信号说明	应用说明
UBOOT	升级模式配置	可在UBOOT或bootloader配置任意IO为下拉检测或上拉检测进入升级模式，默认使用PA0下降沿检测，建议预留按键或跳线
RESET	CPU复位脚	内部RC上拉，低电平复位，可悬空，建议预留按键或跳线

2.3. 存储¶

2.3.1. PSRAM¶

芯片内部默认 Sip 64Mb PSRAM，最高频率 200MHz DDR。
- LDO18为芯片内部 1.8V LDO输出，可配置电压为PSRAM供电。
- PSRAM 功耗不超过1.8V/50mA。

2.3.2. FLASH¶

SPI0/1 为QSPI控制器，最大支持四线数据传输，用于Flash类型设备的快速读写访问。
- 默认使用 SPI0 为Flash类型设备启动接口。
- QSPI 支持 NAND Flash / NOR Flash，支持单/双/四线模式。
- IO最大速率 SDR 100MHz，仅支持3.3V IO电压，Flash容量不限制。

注意

SPI_CS、SPI_WP、SPI_HOLD必需保留上拉电阻。
QSPI 信号必需做等长约束，约束不大于20mil，否则跑四线模式容易出现速度跑不高的情况。

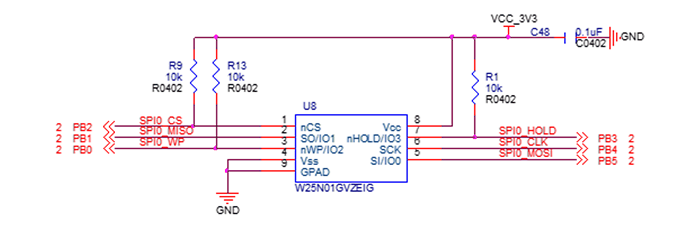

图 2.3 SPI0 NAND Flash电路原理图¶

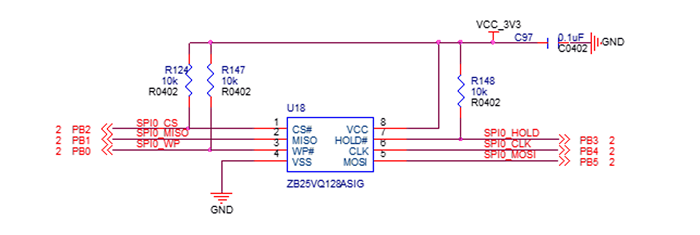

图 2.4 SPI0 NOR Flash电路原理图¶

2.3.3. eMMC¶

使用SDC0接口，支持单线/四线模式，支持eMMC 4.41协议，支持SDR25/SDR50/DDR50模式。
- IO最大速率 DDR 50MHz，仅支持3.3V IO电压。
- D0、CMD和RST信号建议上拉到VCC33_IO。

注意

SDC0_D0~SDC0_D3、SDC0_CLK、SDC0_CMD信号走线做等长约束，约束不大于50mil。
CLK信号不需上拉，最好在靠近主控端串联22欧电阻，若并联容值不超过22pF。

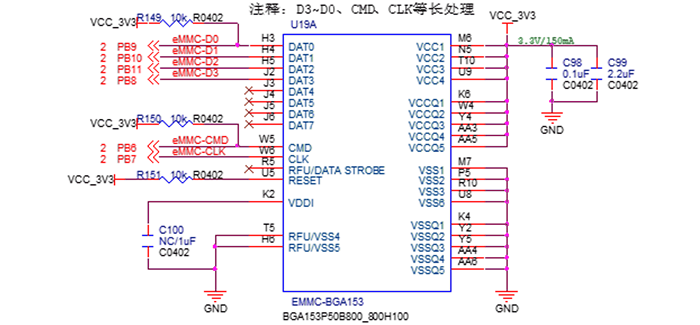

图 2.5 SDC0 eMMC电路原理图¶

2.3.4. CARD¶

使用SDC1接口，支持单线/四线模式。
- IO最大速率 DDR 50MHz，仅支持3.3V IO电压。
- CLK信号不需上拉，最好在靠近主控端串联22欧电阻，若并联容值不超过22pF。
- D0、CMD和DET信号建议上拉到VCC33_IO。
- SD接口信号线TVS管结电容 < 22pF，否则影响信号传输质量。
- 建议保留DET信号线上的1k串联电阻，避免在插入SD CARD时产生信号下冲，同时提高GPIO ESD性能。

注意

SDC1_D0~SDC1_D3、SDC1_CLK、SDC1_CMD信号走线做等长约束，约束不大于50mil。
CLK信号不需上拉，最好在靠近主控端串联22欧电阻，若并联容值不超过22pF。

图 2.6 SDC1 CARD电路原理图¶

2.4. 多媒体¶

2.4.1. PRGB屏接口¶

PRGB模式兼容5种MAPPING输出配置，默认为24bits，可配置为18bits、16bits，相应的低位不使用。
- 配置0：RGB888建议使用，支持R/G/B 整组信号互换。
- 配置1：RGB666建议使用，支持R/G/B 整组信号互换。
- 配置2：RGB666，支持R/G/B 整组信号互换。
- 配置3：RGB565建议使用，支持R/G/B 整组信号互换。
- 配置4：RGB565，支持R/G/B 整组信号互换。

注意

支持组内信号高位到低位排序互换，需软件配置data-mirror。
默认配置为RGB，为方便Layout,可将R和B整组互换，需软件配置将data-order修改为BGR。
RGB888接口高位可用于RGB666或565，CPU端相应的低位不接或可用于其他功能。

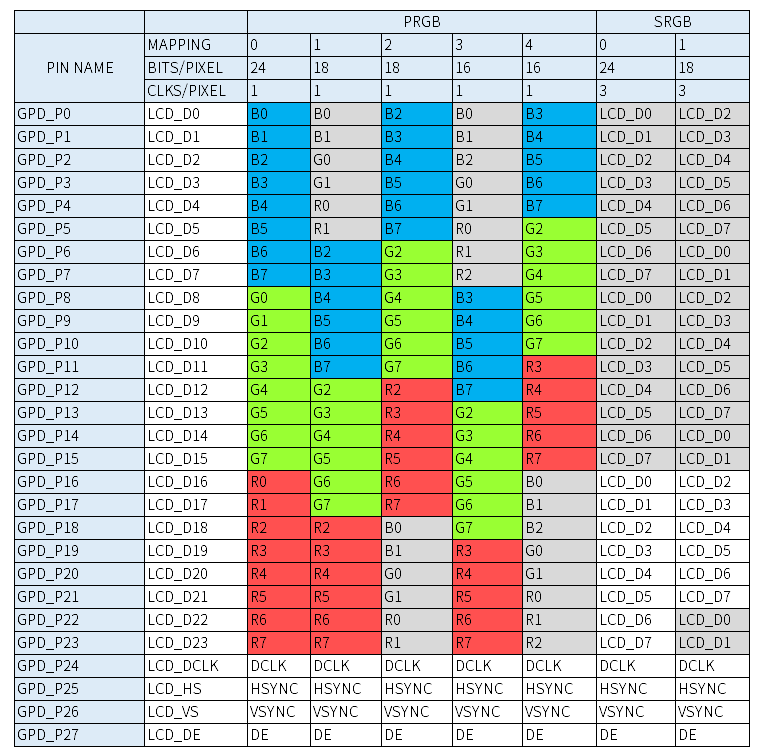

图 2.7 RGB 不同配置定义¶

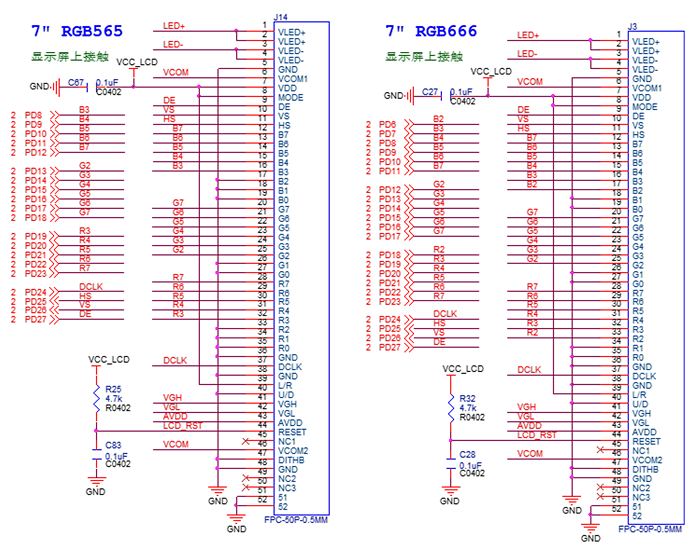

图 2.8 RGB565 / RGB666 电路原理图¶

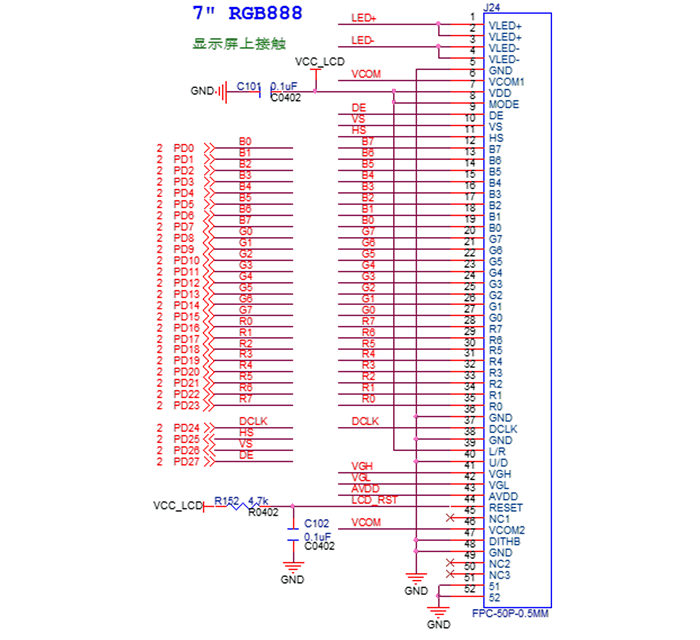

图 2.9 RGB888 电路原理图¶

2.4.2. MCU屏接口¶

MCU屏接口包含常见的I8080、SPI、QSPI。

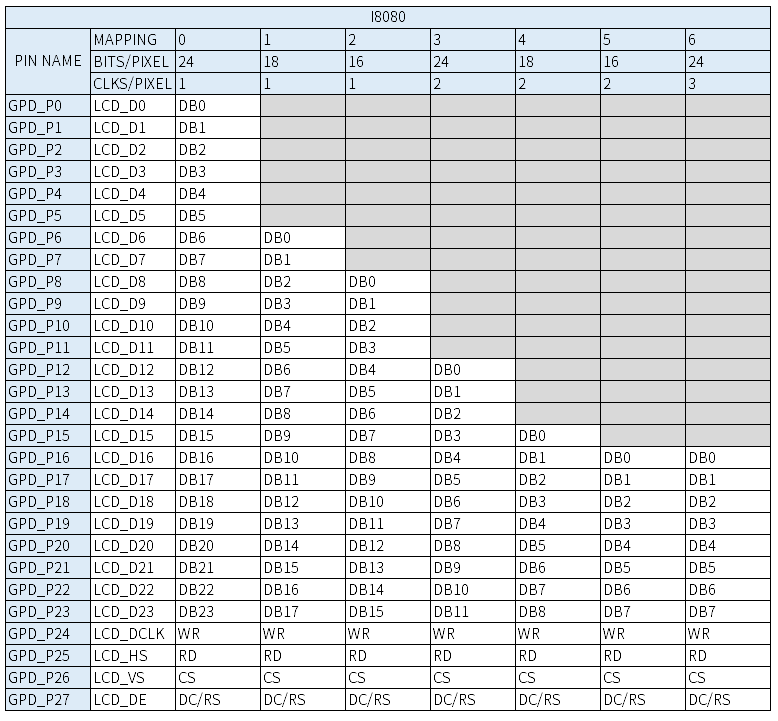

图 2.10 I8080 不同配置定义¶

注意

注意SPI屏通信接口交叉，PD21/SDO为输出，需接屏端SDI输入；PD20/SDI为输入，需接屏端SDO输出。

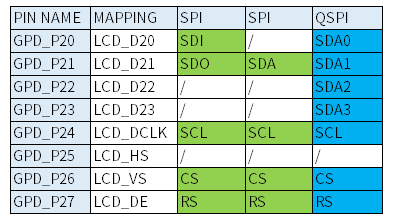

图 2.11 SPI/QSPI屏连接定义¶

2.4.3. TP¶

集成 RTP 电阻触摸屏接口，可支持RTP电阻屏触摸。
- RTP 仅支持4线，即X+/X-/Y+/Y-。
- RTP 支持最多2点触摸。

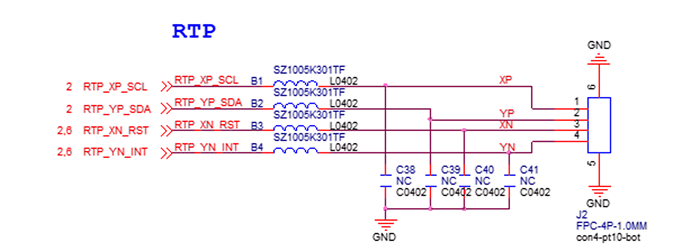

图 2.12 RTP 电阻屏触摸电路原理图¶

使用I2C和GPIO，可支持CTP电容屏触摸。

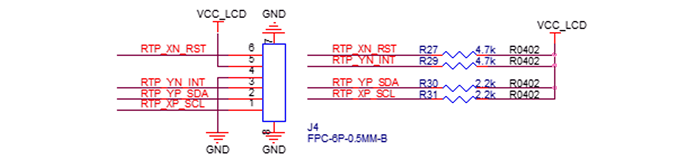

图 2.13 CTP 电容屏触摸电路原理图¶

2.4.4. PWM¶

支持PWM0~PWM2共两组PWM波形发生器
- PWMx_A和PWMx_B同属一组PWM，可配置成单独输出或同时输出，但频率相同，占空比可不相同。
- PWM通常用于背光控制，频率一般为20kHz~1MHz。
- PWM通常用于蜂鸣器，频率一般为3kHz~4kHz。

注意

PWMx_A和PWMx_B可分开独立控制，但频率是相同的，占空比可独立调。
不同频率的应用不能使用同一组PWM，比如蜂鸣器和背光，需分开使用不同通道。

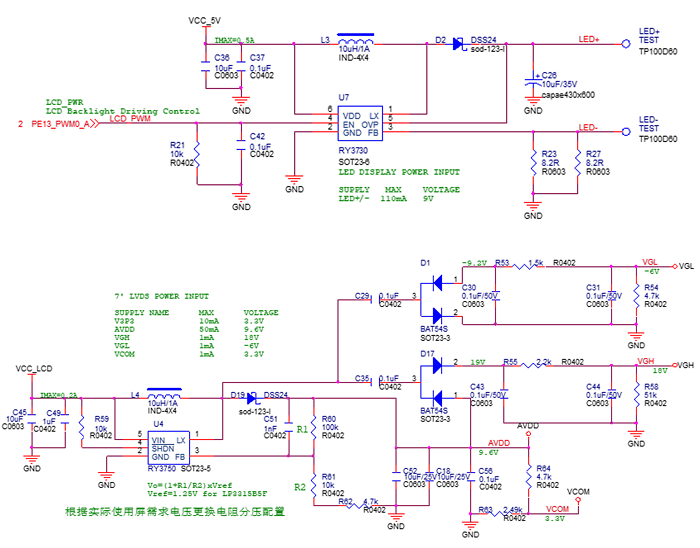

图 2.14 LCD 背光和偏压电路原理图¶

图 2.15 蜂鸣器电路原理图¶

2.4.5. AUDIO¶

Speaker
- 支持2路单端输出（双喇叭，左右声道输出）。
- 支持1路差分输出（单喇叭，单声道输出）。
- 支持DSPK0和DSPK1内部混音后，再通过任意单一通路输出。

注意

DSPK是数字信号，从CPU出来必需接RC（R=100R，C=470nF）转换成模拟信号才能给到音频功放。

图 2.16 Speaker 单端输出电路原理图¶

2.5. 通用接口¶

2.5.1. SPI¶

SPI0/1 为标准SPI控制器，用于存储设备或其他SPI接口设备的访问。
- 支持Master和Slave。
- 支持QSPI 单/双/四线模式。
- SPI_CS、SPI_WP、SPI_HOLD必需保留上拉电阻。

2.5.2. UART¶

UART兼容工业16550标准，支持常用波特率，最大波特率支持5Mbps。
- 支持UART 两线（TX、RX），通常应用于TTL、RS485、RS232、DEBUG打印。
- 支持UART 三线（TX、RX、RTS），通常应用于RS485、某些模块比如RTL8723DS其蓝牙只需UART三线。
- 支持UART 四线自动流控（TX、RX、RTS、CTS），通常应用于RS232、蓝牙通信。

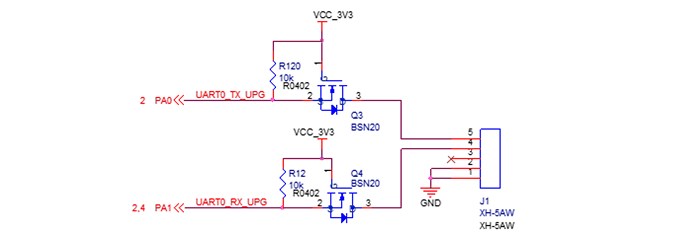

图 2.17 串口烧录电路原理图¶

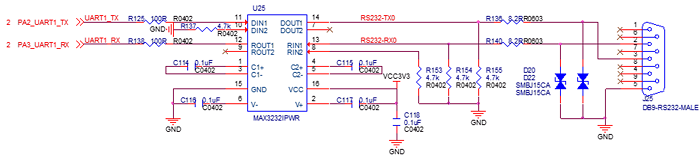

图 2.18 RS232串口电路原理图¶

RS485支持硬件自动控制收发方向，也支持软件控制收发方向
- 在IO资源紧张时，建议采用两线接法，通过UART_TX引脚进行半双工收发，UART_RX引脚进行自动方向控制。
- 需要做光耦隔离时，可采用常规三线接法，UART_RTS引脚进行自动方向控制。

注意

使用两线接法时，TX引脚既当发送又当接收；RX引脚用于自动控制收发方向。
使用三线接法时，建议使用UART_RTS接485-DIR，方便使用硬件自动控制收发功能。

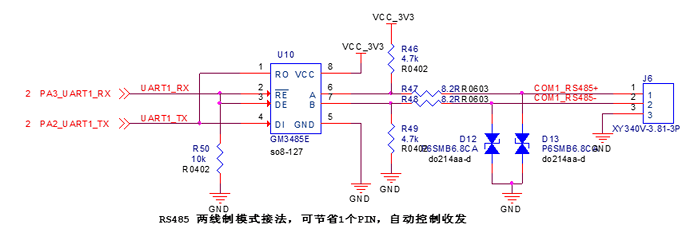

图 2.19 RS485 两线接法电路原理图¶

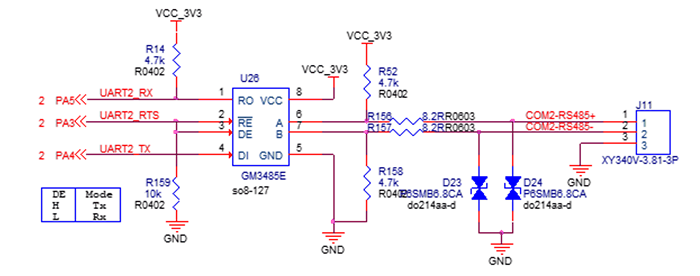

图 2.20 RS485 三线接法电路原理图¶

2.5.3. I2C¶

I2C速率最大支持400kbps，支持master 和 slave 模式。

图 2.21 I2C 外接RTC电路原理图¶

2.5.4. CAN¶

支持CAN0和CAN1两套控制器
- 支持CAN2.0A和CAN2.0B协议，可编程通信速率最高1Mbps。
- 外围电路需接收发器，才能组成CAN总线网络。

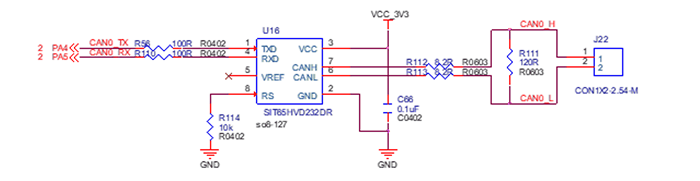

图 2.22 CAN 电路原理图¶

2.5.5. CIR¶

支持市面常见红外协议，如NEC、RC5、RC6、RC-MM、Sony、Sanyo、JVC等。

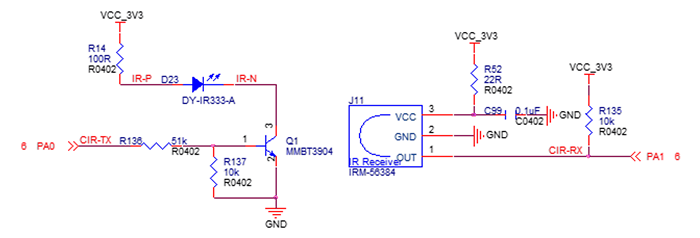

图 2.23 CIR 红外收发电路原理图¶

2.5.6. SDIO¶

SDC0/SDC1 可用于用于访问SDIO接口的设备，比如eMMC、CARD、WiFi模组。
- SDIO 接口只支持 3.3V IO 电平，接口顺序关系需注意。
- SDIO 接口按等长约束走线，CLOCK 尽量包地处理。
- 天线端增加 TVS 管，防止 ESD 静电打坏模块。
- 所有电源滤波电容尽量靠近芯片电源输入脚放置。

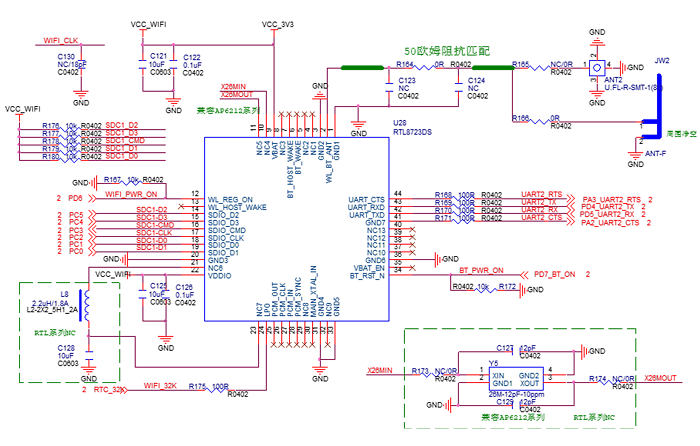

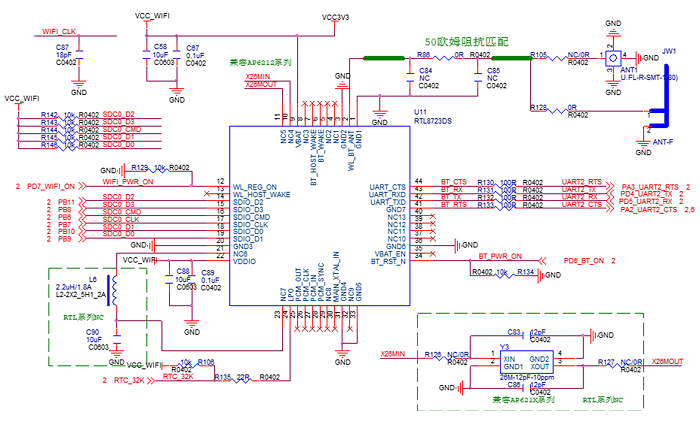

图 2.24 SDC0 WiFi+BT 电路原理图¶

图 2.25 SDC1 WiFi+BT 电路原理图¶
